光学千分尺/激光千分尺

类似于激光微米,光学微米是测量阻挡从发射器到接收器的光的任何物体的接收器传感器。这些传感器设计无需移动部件即可提供准确的测量而无需定期维护。科斯基的光学微米进入单轴,Mutli轴或2D型号(创建2D背光图像)。微米是测量直径,间隙和宽度高精度的理想选择。

下载目录

高精度测量(Thrubeam距离传感器)

TM-X5000系列-远心测量系统

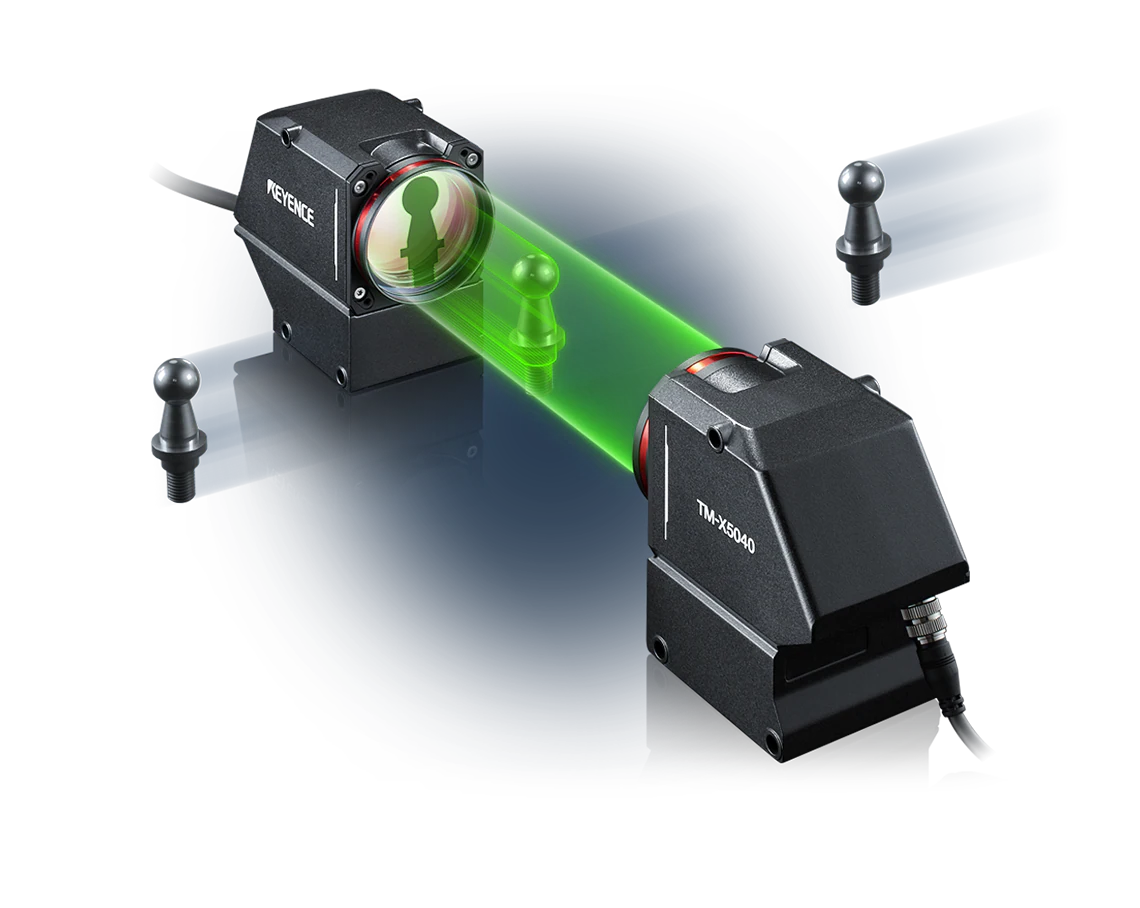

TM-X5000系列远心测量系统通过捕获目标的轮廓提供快速准确的测量。双电信光学系统通过在大景深的聚焦图像中传送聚焦图像来提供可靠的结果。这种设计与低失真镜头和专有算法相结合,可以在视野中的任何位置实现精确测量,无需精确的目标放置,外部照明或甚至在现场校准。用户友好的系统可以在3个简单的步骤中配置,并包括超过100个测量和检查工具,包括:GD&T,主比较和缺陷距离检测。

目录 价格

LS-9000系列 - 高速光学剪辑

LS-9000系列高速光学微米高度耐用,提供采样速度(16000个样品/秒)和可重复性(±0.03μm),以便执行可靠的内联测量。由于使用高强度LED和远心镜头的专业光学设计,这些传感器不包含任何移动部件,从而在长时间使用寿命中提供精度。其高速,精度和耐用性,无论目标材料如何,都可以在各种环境中稳定内联和离线测量。高速曝光捕获了移动目标的清晰图像,使电线和其他易于振动的电线和其他目标的精确测量能够精确测量。系统可以计算目标的角度,并自动消除由于倾斜或未对准而引起的错误。凭借其IP67环保设计和空气净化单元,该产品可抵抗污垢和温度变化,可用于各种位置和环境。

目录 价格

TM-3000系列-高速2D光学千分尺

TM-3000系列高速2D光学千分尺是世界上第一个能够校准背光测量的。他们可以使用在线和离线,以同时完成X和Y轴的测量,如外径和高度差。高强度的LED和双远心光学系统提供高度可重复的结果,不受外部照明的影响。最大外径、角度等可以立即测量,因为测量的是面积,而不是点。检测零件的位置,自动调整测量到合适的位置,使测量准确。该系统可支持15种基本测量模式和8种辅助测量模式,为各种应用提供了可靠的解决方案。

目录 价格

LS-7000系列 - 高速,高精度数字千分尺

LS-7000系列高速、高精度数字千分尺采用我们专有的光学系统,没有移动部件,提供高速、精确和耐用的测量解决方案。传统的激光扫描千分尺用电机驱动多边形反射镜进行测量。相比之下,LS-7000系列的光学系统采用高强度氮化镓绿色LED光源、远心透镜和HL-CCD,在传感器的使用寿命期内提供高性能,无需持续维护或重新校准。此外,系统配备了内置监视器CMOS,显示测量范围内的目标,使其易于检查测量位置或根据需要调整目标的位置。

目录 价格

Thrubeam距离传感器

IG系列 - 多功能CCD激光千分尺

IG系列多功能CCD激光介质提供高精度差异,不受目标传输的光线影响。该系列使用线充电耦合器件(L-CCD)作为其光接收元件。它代替使用接收的光强度,它捕获透射激光的边缘,因此可以执行高精度,稳定的差异,具有5μm的重复性和±0.1%的线性。这使得能够支持各种应用的IG系列,包括透明玻璃的边缘检测和定位,在检测到纸张边缘的同时,反馈控制的精确识别,以及滚动间隙测量。主机上的定位监视器有助于在启动线路和转换期间的光轴对准。

目录 价格

IB系列 -  Thrubeam型激光检测传感器

IB系列Thrubeam型激光检测传感器通过使用高精度来区分接收的光强度来迎合各种应用。该系列使用光电二极管(PD)为其光接收元件。通过精确地检测接收光强度的变化,它可以支持各种应用而不受目标的影响。例如,IB系列可用于光电传感器不可能的应用,例如液晶玻璃和液晶玻璃和液态浊度的检测,薄膜类型的分化,芯片倾斜检测和盖子的不正确,所有这些都是低成本。紧凑型传感器头配有对准LED,因此光轴对准方便。

光学微米在发射器和接收器之间传递时捕获目标的轮廓。与传统的激光千分镜不同,光学微米采用高强度LED,远心透镜,以及高速CMO,以同时捕获完整视野的图像。这消除了需要运动部件或重新校准以保持高精度。光学微米进入单/多轴单元,用于1D测量,例如直径或边缘位置,或2D单位,如电信中心测量系统,用于更灵活的解决方案。

光学微米的好处

高速电信测量系统通过立即捕获移动目标的投影图像,在不必停止线路的情况下,使多个位置处的尺寸测量能够大大减少检查处理时间。

高强度绿色LED光源,远心光学系统和高灵敏度CMO允许TM-X5000系列从捕获的尖锐边缘剪影中精确地测量尺寸,而无需停止快速移动目标。可以组合各种测量工具以支持多个测量点和各种检测项目。100%检查是可能对处理时间没有负面影响,这是不可能与常规光学比较器等离线尺寸测量系统不可能。

传统上,当使用远心在线测量系统时,投影图像会由于运动目标的不对中而模糊或失焦。大景深消除了这种顾虑,允许这些系统通过捕捉清晰的边缘图像来稳定地测量,而不需要对目标的位置进行重大调整。

发送器和接收器中使用的远心理光学器件允许TM-X5000系列远心测量系统捕获边缘的真实图像。即使目标未对准,图像均以一致的精度和最大截至±15 mm(0.59“)的最大景深。低失真镜头和我们的专有算法消除了目标位置调整和校准诸如照明等因素的需求。因此,在发生之前,可以消除由未对准引起的测量误差和随后的屈服率降低。

通过外径测量系统,可以连续地执行线型,杆和幅材靶的线型测量,例如电线,挤出成型产品和板材。欧宝官网开户恒定的曝光产生不间断的测量,确保未错过任何检查或缺陷。

外径测量系统可以连续测量。当试图消除遗漏的检查和遗漏的缺陷时,稳定的测量是必要的。使用激光扫描系统的射束光学测微仪,由于在远离扫描线路径的情况下无法检测到变化,可能会导致对显微目标的漏检。为了消除这个问题,LS-9000系列和LS-7000系列高速、高精度数字千分尺配备了高强度绿色LED光源,并在曝光时间内测量整个视野。这确保了没有临时的值变化或检查被错过,并允许精确的测量。

光学剪辑案例研究

TIG焊接机器人钨电极端面轮廓检测

连续操作焊接机器人长时间变形电极尖端(其角度或弯曲)的轮廓,导致焊接失效。在焊接机器人的展位中安装TM-X5000系列远心测量系统。考虑到施加到电极尖端的负载,添加用于通过TM-X5000系列的信号灯每50个连续焊接动作来加入该动作。即使目标正在移动,TM-X5000系列也可以测量具有非模糊图像的配置文件,因此它可以准确地捕获电极轮廓的变化,防止焊接故障,同时最小化处理时间的效果。除了焊接机外,还还有用于检查各种机器人和自动机器的工具的检查。

更多细节

多点注射器的外径测量

从多个部件组装喷射器,因此检查需要在多个点处进行外径测量。正常外径测量系统具有高安装成本并提高检查处理时间,因为有必要安装多个单元或移动测量系统以测量所有点。此外,为了保证测量系统的准确性,必须保持移动机制,这需要时间和精力。远心测量系统可以在瞬间测量在视野中的多个点的外径,并且还可以同时检查多个物品,例如同轴度。

更多细节

玻璃基板(透明靶)定位

玻璃基板的对准需要高精度,并且常规通过使用视觉系统进行。然而,透明目标的定位困难,可能需要复杂的预准和校准,以改善加工时间,同时保持高精度。LS-9000系列高速光学微米提供了一种用于测量透明目标的模式,除了双级边缘检测阈值设置,也能够使用简单的应用稳定测量和定位,即使在薄玻璃基板上处理边缘轮廓。

更多细节

关于光学微米的常见问题

TM-X5000系列远心测量系统的曝光时间仅为100 μs (0.1 ms),通过快速捕获聚焦内的2D投影图像,无需停止快速线,可同时测量多达100个项目在一个镜头。有超过100种工具可供选择。这些工具可以组合用于批量测量复杂轮廓的外径、宽度、高度和半径,例如,从在线捕获的投影图像中测量多个螺纹的螺距、高度、角度等。

TM-X5000系列远心测量系统提供了直观的操作设置所需的测量项目:只需选择图标组合的基本工具,元素工具,辅助工具,应用工具,和GD&T工具。在GD&T工具中,可以选择直线度、圆度等形状公差,垂直度、平行度等方位公差,以及同心度等定位公差,并结合其他工具进行各种绘图指令的在线检测。支持内联检测所需的广泛测量范围,包括识别产品的主比较和外观检测的外部粒子距离测量。欧宝官网开户

LS-9000系列高速光学微米标准配备空气吹扫装置,可满足IP67标准的环保设计。高耐蒸汽,灰尘,物质污染,油雾,撞击和温度变化等物质,即使在恶劣的环境中也能提供稳定的外径测量。一旦安装在各种过程中,它就可以连续测量不断曝光,允许实时识别并及时处理错误。因为可以在过程中进行测量,所以在后处理检查中不再检测到大量的缺陷,从而改善了各种环境中的产量率。

“测量图书馆”是一个网站,提供详细的测量基础、测量系统选择、应用解决方案、激光位移传感器的测量类型和原理,以及通过安装这些传感器解决问题的案例研究。

更多细节

选择测量传感器站点在包括汽车,胶片和板材和电气和电子元件的各个行业中引入了经过验证的解决方案,以及激光分析器以及我们的其他激光位移传感器和测量系统。也可以通过测量类型探索的应用,例如厚度,宽度,高度,高度差和3D检查。

更多细节

使切换到内联光学比较器

TM系列是世界上第一个可以在线使用的光学比较器。本手册解释了该产品的专有机制和优点,同时将其与传统外径和尺寸测量方法进行了比较。这对于理解KEYENCE的远心测量系统非常有用。

技术指南

检查方法和技术:电缆和纤维

远心测量系统和Thrubeam光学微米 - 这可以连续测量目标的总长度 - 在处理电缆,纤维和其他长目标的工具中看到厚重的使用。如果您使用这样的目标,则不会错过此小册子中的详细使用示例。

技术指南

最新外径测量仪器

LS-9000系列不仅仅解决了传统外径测量问题。请参阅本小册子,了解高强度绿色LED光源的优点,以及在目录或在线上没有的有用功能介绍。

技术指南
