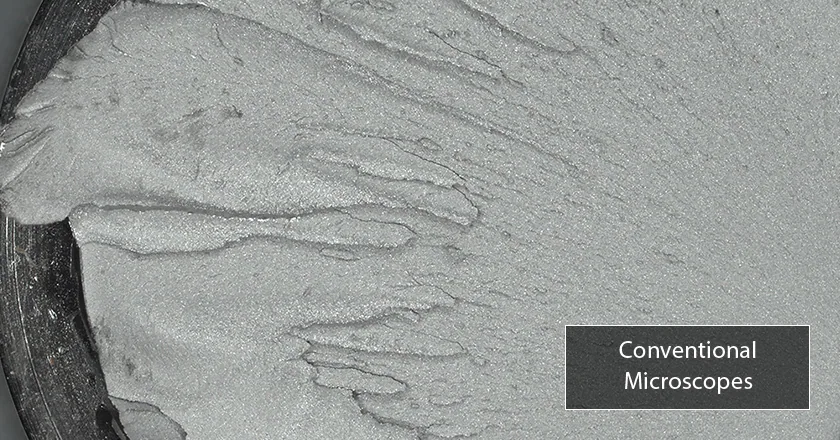

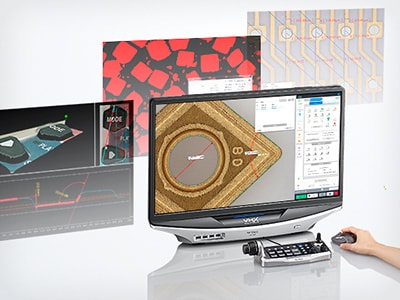

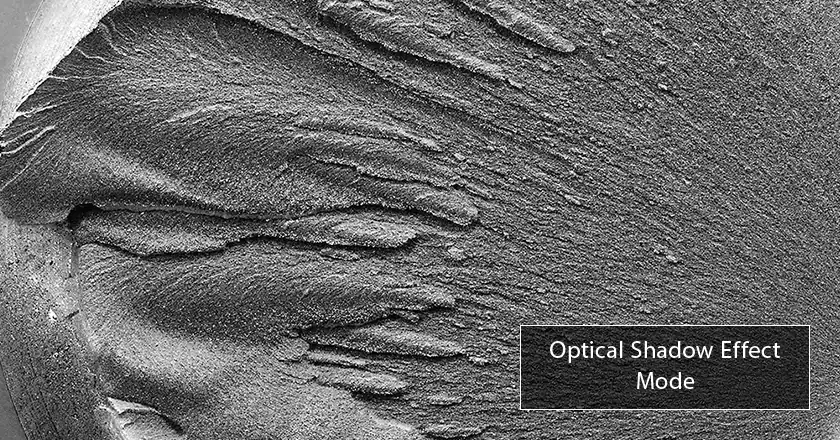

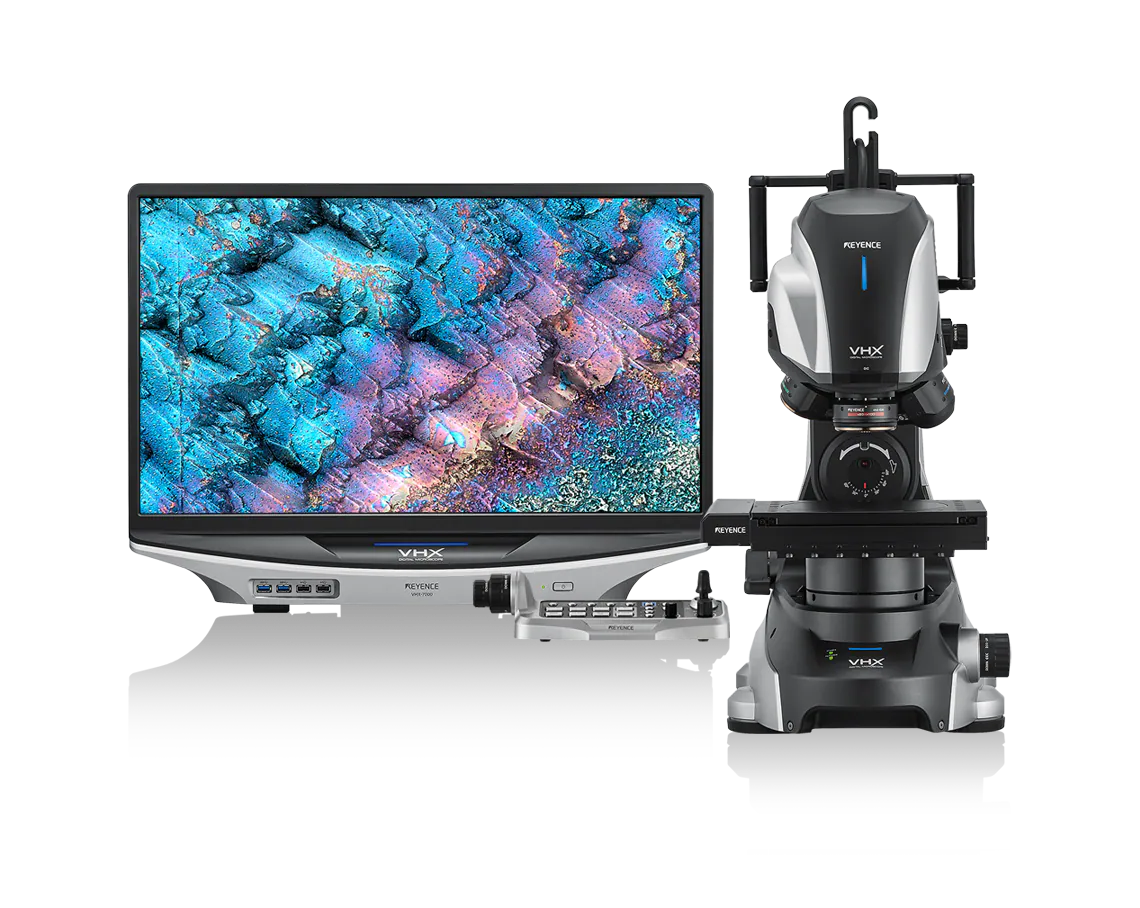

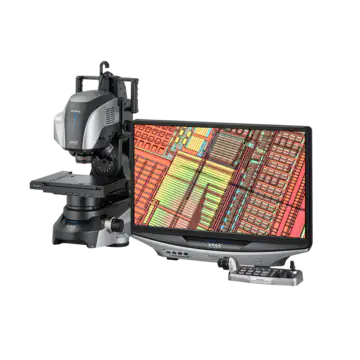

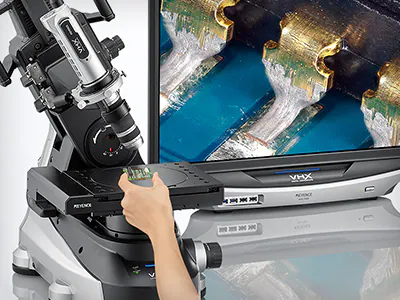

VHX-7000系列是一种全自动数字显微镜系统，即使是新手也能捕捉到堪比SEM的高分辨率图像。光学阴影效果模式的特点是结合了特殊设计的高分辨率镜头，4K CMOS和高性能照明，使微小的表面细节可以观察和分析。无缝转换的放大倍数从20倍到6000x使用电动炮塔提供了一个无应力的观察环境。VHX-7000系列4K工业数字显微镜提供了VHX系列中最高水平的自动化和最佳图像质量。所有这些特点和更多的加起来，使它成为市场上最好的数字显微镜。

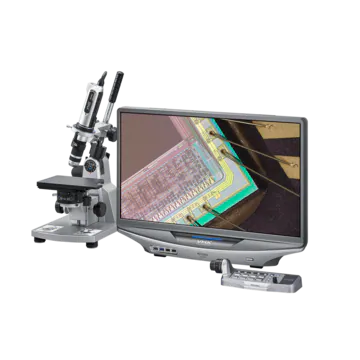

VHX-F系列是一个用于观察，捕获图像和测量的一体化系统。该进入型号提供了几种功能，使观察和分析比传统光学显微镜更快更准确。20倍较大的景深和自由角观察允许从任何角度观察和成像样品。尽管是一个入门级模型，但VHX-F系列也配备了多照明，深度组成和3D成像，即使在具有不均匀表面的物体上也能产生完全聚焦的图像。

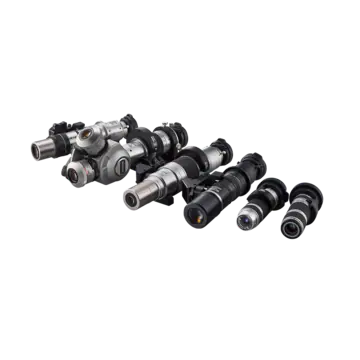

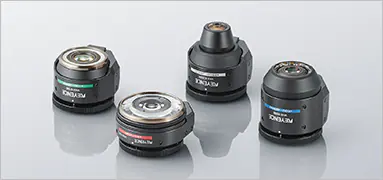

VH镜头系列具有高性能镜头，带来最好的观察和成像的显微镜。我们的镜头具有极高的数值孔径，最高可达0.9，与4K CMOS相结合，可以识别小至210 nm的特征。为了满足所有的观察需求，KEYENCE的镜头阵容包括一个高分辨率的头和镜头组合，配备20倍到6000倍的变焦功能，一个超小的高性能变焦镜头，支持手持观察，以及一个通用镜头，可实现亮场，暗场，偏光，而差分干涉对比观测仅用一个单位。
数字显微镜使用摄像机和放大的光学元件将实时图像输出到显示器上。从监视器上，可以观察、捕获、保存、测量和分析图像。与传统光学显微镜不同，数字显微镜没有目镜，多人可以同时观察图像。
数字显微镜的好处
与光学显微镜相比，数字显微镜有大得多的景深。
景深是一次聚焦的z范围。
深度景深使观察更容易，因为可以在不调整镜头或阶段的情况下观察整个样本。当在具有不均匀表面或表面上高度的大的变化时观察样品时，深度景深是特别有利的。
数字显微镜提供比光学显微镜更大的工作距离（WD）。工作距离是当目标焦点时从镜头到目标的距离到目标的距离。
工作距离越长，用户可以观察到的目标越远。即使为了观察而倾斜镜片，镜片也不会与样品接触。这在处理高度有很大变化或在不同Z平面上有特征的样本时特别有用。
大多数光学显微镜使用转轮在物镜之间切换以改变放大率。
另一方面，3D数字显微镜通常使用一个变焦镜头，用户只需转动变焦环就可以改变镜头的放大倍数。
使用转轮，如果不同镜头的工作距离不同，用户必须在每次放大倍数改变时调整舞台和焦距。使用变焦镜头，工作距离保持不变，因此用户可以在保持样品聚焦的同时改变放大倍数。
数字显微镜案例研究
汽车和航空航天工业
本节介绍了一些应用，如测量和分析汽车和飞机工业中零件的污染，检测铸造误差(如气孔)，量化切削工具的磨损以管理有效寿命。
它解释了污染对汽车和飞机零件的影响，可能的压铸不良的原因和如何解决它们，以及刀具磨损的机理。这些检查的重要性和出现的问题，传统方法也被解释。
电子设备行业
本节介绍了通过观察半导体封装的横截面和表面和电子元件的引线键合来执行实现的PCB和电子PCB的失败分析的示例。解释典型的检查和观察问题，包括用于捕获清晰图像和测量的潜在解决方案。
医疗器械及化妆品行业
本节介绍了医疗针头、导管、支架、起搏器和其他需要高质量的医疗项目的测量和检查等应用。在化妆品行业应用的例子，在研发阶段的准确性和速度要求，包括观察，测量和评估皮肤和头发。通过使用最新的4K数字显微镜观察的案例研究，还解释了行业的现状。
化学和材料工业
化工厂的焊接装置对焊接质量要求很高。用于食品和药品的多层膜要求高水平的安全性和可靠性。本节介绍了焊接部件的渗透观察，以及化学和材料工业中不同的观察和分析的例子，包括高功能多层膜。
断裂金属表面分析
当观察三维物体的每个特征时，例如断裂面，由于需要多次调整焦点，分析可能需要很长时间。
VHX系列4K数字显微镜的实时深度合成功能，允许您对整个断裂的金属表面进行聚焦。这可以观察和评估存在于断裂表面的许多复合特征，此外还可以减少调整聚焦所花费的时间。
皮肤和头发的观察、测量和评价
当评估表面特征的深度和细度时，特征的高度差异越小，对比度越低，这使得观察和评估困难。传统的显微镜根据照明和角度而不同地显示图像，并且易于从反射和较低的对比度眩光。这使得浅槽难以观察，并且它们可以逃避检测。
VHX系列4K数字显微镜的多照明功能可以自动捕获全向照明数据。通过选择最适合从该数据观察的图像，您可以大大缩短设置照明所需的时间。
金属结构观察
观察金属结构需要时间，因为只有部分视场是聚焦的。观察和分析这样的对象也有学习曲线，这是实现精确结果的障碍。
VHX系列4K数字显微镜的实时合成界面提供深度合成，允许快速和简单的观察全聚焦图像。此外，可以进行自动粒度分析，消除用户的主观性。
关于数字显微镜的常见问题
数字显微镜被用来观察、检查和分析几乎任何尺寸的样品。当光学显微镜或sem不能满足需要时，通常使用数字显微镜。包括电子、医疗设备、材料研究和汽车等广泛的行业都使用3D数字显微镜。有关各行业应用的更多信息，请参阅我们的应用程序示例页面．
KEYENCE的数字显微镜继续是市场上最好的解决方案。KEYENCE早在20多年前就创造了世界上第一台数字显微镜，并不断将客户的直接反馈应用到后续的科学数字显微镜产品中。这使得KEYENCE始终处于领先地位，为用户提供解决实际问题的产品。欧宝官网开户
数字显微镜、复合显微镜、立体显微镜、冶金显微镜和偏光显微镜都是常用的。后四种显微镜都有特定的用途，而数字显微镜将所有这些功能组合到一个设备中，从而实现更快的处理速度和更高效的工作流程。
与其他类型的显微镜相比，数字显微镜的特点是其高观察功能和易于使用，而不依赖于用户的技能水平。然而，所要求的性能是相当不同的，正如显微镜的价格，取决于你是使用它的个人观察，质量控制在制造，或观察研究。在这里，我们介绍了在选择适合您的应用程序的数字显微镜时需要考虑的关键点。
放大和视野（观察范围）
可以通过将物镜的放大率乘以目镜的倍率来计算立体显微镜的光学放大率。在数字显微镜的情况下，因为在屏幕上观察图像，放大率是镜头的光学倍率和监视器显示尺寸的乘积。该放大率称为总放大率，可以通过以下公式计算：
总倍率=监视器倍率×光学倍率
光学放大率是用透镜刻度来表示的。监视器的放大倍数因图像传感器和监视器尺寸的不同而不同，可以用以下公式计算:
监控放大仪=（监视器尺寸为英寸x 16 *）/图像传感器的大小*
*光学英寸尺寸
相反，视野（观察范围）的大小与总放大率成反比。例如，考虑在监视器上显示10×6mm区域的50倍的放大率。如果放大率增加到100倍或200倍，则显示屏上显示的视野分别降低至5×3mm或2.5×1.5mm。如该示例所示，虽然增加放大率可以放大图像以便更好地观察细节，但它也缩小了视野。
数字显微镜有客观放大率、总放大率和监测放大率，这意味着在选择放大率时，你必须知道哪些是在目录中显示的，哪些是你想在放大视图中研究的观察对象的哪一部分。然后，您可以选择符合您需要的放大倍数和视场的数字显微镜。
照明方法
当使用数字显微镜时，即使使用高性能的镜头，如果光线不合适，也会看到物体不清晰的景象。要解决这个问题，重要的是选择适合被观察对象的照明类型。
照明有四种主要类型，本节阐述每种类型的特点和优势。

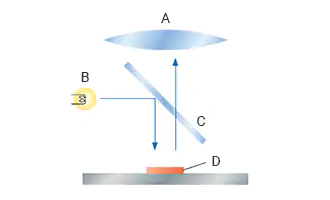

同轴照明
A:透镜B:光源C:半镜D:物体
同轴光的传播方向与透镜的光路相同。同轴照明时，发射到物体上的光的光轴和透镜的光轴与半镜对齐。这种照明模式用于观察镜面金属表面、光滑塑料表面和反射光线的物体，如半导体晶圆，以及观察结构或表面光泽度的差异，而不是特征。

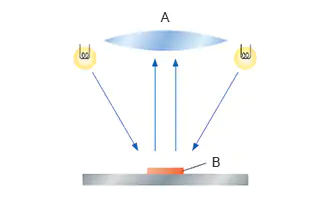

戒指照明
A:镜头，B:物体
环形照明从镜头的两侧对角发射。这种模式的照明允许清晰的轮廓捕捉，由于形成对比的表面特征。它主要用于50倍到300倍的放大，以观察表面粗糙或无光泽的物体。

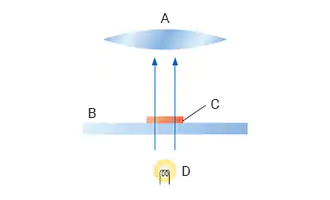

传播照明
A:透镜，B:玻璃板，C:物体，D:光源
通过透射照明，光线从透明目标下方通过透镜进入图像传感器。因此，考虑到目标的厚度，大景深镜头是合适的。这种照明模式用于观察透明物体的特征、液体中的乳剂和微生物。

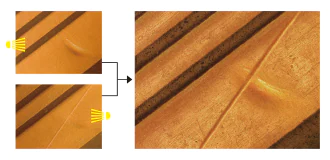

可变照明
可以实时改变光的方向来强调特征的状态。光被发射到目标上，可以实时调整，允许观察精细的特征。
监控显示
数字显微镜最有用的特点之一就是可以同时看到显微镜下的图像。这允许将感兴趣的部分捕获为视频，并将详细的部分显示在监视器上，供多人查看，这可以促进问题的快速共享。
显示器的分辨率可以从200万像素左右到1000万像素甚至更高。重要的是要根据目的来选择分辨率，以及放大率和视场(观察范围)的选择。
记录/测量功能
不同部门之间共享数字显微镜采集的观测数据进行分析和审查，需要支持大存储容量和网络功能。需要考虑的一些关键因素包括观察图像是否可以保存，测量放大倍数和照明设置是否可以保存，以及从观察数据中测量剖面、面积和计数的分析软件的可用性。

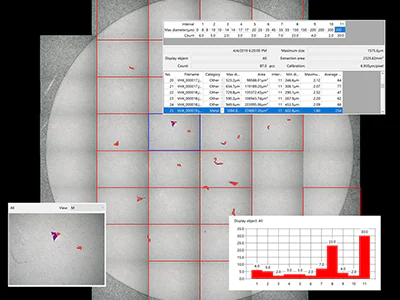

例如:污染分析
KEYENCE显微镜的特点
KEYENCE的数字集成显微镜使用远心HR镜头、4K CMOS图像传感器和27英寸4K显示器。高分辨率、大景深镜头、高分辨率、低噪声图像传感器和大4K显示器的结合，允许在高倍放大下观察宽视场。
对于照明，Keyence的数字显微镜配有多个照明功能，可自动应用最佳照明模式。只需单击一下按钮，操作员可以自动获取全向照明数据，然后选择最适合观察的图像。

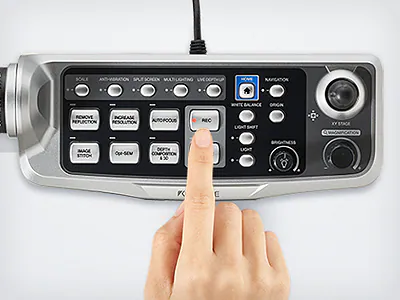

保存屏幕上的图像、测量结果和观察设置也只需要点击一个按钮。保存的数据可以通过网络连接快速在整个公司共享。报告可以通过安装电子表格和文字处理软件来创建。
KEYENCE的数字显微镜是一种一站式解决方案，不仅消除了繁重的照明设置，同时实现了高分辨率的观察和高质量的显示，而且还提供了数据共享和报告提交的分析和报告功能。
高分辨率远心HR镜头

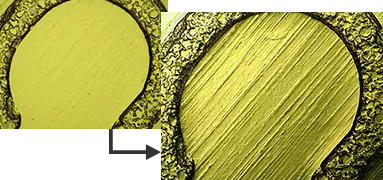

多照明观察（抛光金属表面1000x）
自1974年以来，我们在工业自动化和检测设备方面一直处于领先地位。我们对先进技术和满足客户需求的承诺，使我们在市场上处于领先地位。如果您准备购买数字显微镜从公认的领导者在该领域，浏览我们的目录并取得联系今天。
阐述了显微镜的基本原理和主要类型，包括显微镜的典型性能、照明方法和观察方法。
