水平传感器
一种液位传感器/计,用来测量各种液体和粉末的液位。这些设备利用传感导波技术或超声波。这两种类型提供稳定的检测各种液体在任何时候。因为它们没有可移动的部件,这些设备维护成本低,比替代技术更持久。
阵容
特性
始终稳定检测
新的“传感导脉冲法”允许检测液体,而忽略环境中的障碍物。在实现这一目标的同时,也会自动根据累积情况进行调整。
传统的消除问题
FL系列解决了传统液位传感器导致的误检的所有问题。这有助于防止昂贵的停机时间的情况,如煮沸干燥,水箱溢出,或意外的液体耗尽。

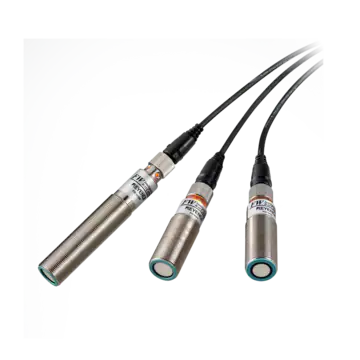

FW系列大功率数字超声波传感器是超多反射、非接触式液位开关,可对任何目标进行稳定检测。它们不受颜色、图案、光泽或表面透明度的影响,因此可以用于任何目标,包括液位、金属和玻璃。符合ip67标准的传感器头,具有良好的耐环境性能,并能发出强大的超声波,穿透部分灰尘和污垢,检测出工件。新加入的有源稳波器算法消除了目标振动或环境光的影响。最近目标检测函数只检测最近的目标,而不受背景的光泽或形状的影响。这使得在任何安装环境中对任何目标执行稳定的检测成为可能。
特性
可用于所有类型的目标

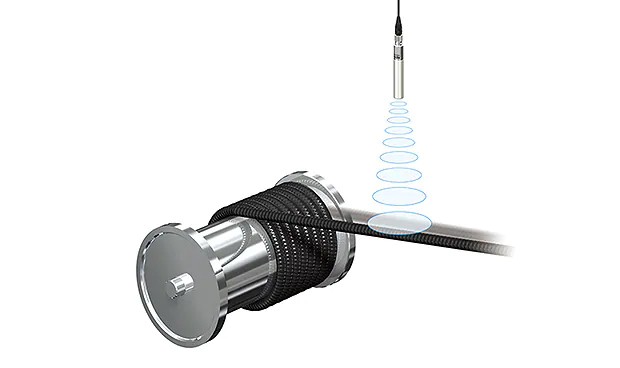

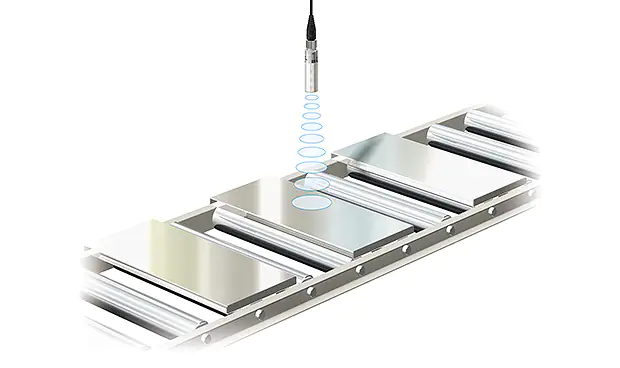

FW系列容易检测金属,玻璃,液位或其他目标,已经很难检测的反射式光电传感器。此外,检测不受颜色,图案或目标表面的光泽的影响。
高稳定性和可靠性
一个新的算法A.W.S.(主动波稳定器)*稳定检测,同时避免了目标振动或外部干扰的影响。
* A.W.S. (Active Wave稳定器)功能根据检测条件进行优化处理,即使目标振动导致超声波接收条件发生变化,也能消除波动。
液位传感器是用来检测或测量储罐或容器中液体或粉末的液位的仪器。它们主要分为液位开关和液位仪表。
液位开关是一种传感器,用于检测容器中特定点的材料量。一种液位开关通过安装在液位上下限的接触式传感器检测液位。另一种类型精确地检测传感器头与容器内内容物之间的距离。这种类型通常使用超声波从内部靠近容器顶部。
级别仪表是仪器,其在容器顶部附近连续地检测或测量水平。与水平交换机相比,它们允许以更高的准确度管理剩余金额。它们也被称为连续水平仪表,水平仪表或液位仪表。
- 答:水平计(连续水平仪表),B:电平开关(用于上限检测),C:电平开关(用于下限检测)
液位传感器的优点
即使当容器中剩余的量无法直观地检查时,液位传感器也可以连续地测量剩余的液位。这可以防止出现诸如材料耗尽或加热槽沸腾干燥等问题。
使用液位传感器可以防止诸如空料罐引起的问题。当安装液位开关并设定下限值时,可在适当的时间内补料。使用水准仪可以连续检查剩余的水准仪。输出或警报可以设置整个水平,以确保适当补充。此外,一些问题可以及早发现,防止出现更大的问题。例如,如果尽管设施在运行,但剩余的级别没有持续变化,这可能表明存在阻塞。
选择没有移动部件的电平传感器将降低故障的风险。例如,通过选择可以在不接触的情况下检测和测量目标的超声电平开关可以实现稳定的操作。某些“探针型”水平传感器可以受到泥水,粘性液体或污垢的影响。
使用移动部件的电平传感器,例如监控浮动或置换器类型的传统浮点类型,具有很高的损坏或故障的风险,并且需要频繁维护。由于其设计,它们不适合粘性液体。超声电平开关可以检测液体水平而不接触,引导脉冲水平仪表提供出色的传感性能,并且受粘性流体和积聚的影响较小。由于这些仪器没有任何活动部件,因此它们降低了故障的风险,提供更高的稳定性,并且需要更少的维护。
它是不可能不断监测液位传感器显示,在坦克。除了级别之外,通常还需要管理其他项目,如压力、温度和流量。支持IO-Link的液位传感器,通过简单的布线,轻松的网络连接,实现智能操作。
IO-Link master的使用正在增加,因为它们可以用一个M12连接器以一对一的方式连接多个不同的IO-Link传感器。这消除了传统耗时的布线,大大减少了电缆的数量,并减少了问题的来源。例如,KEYENCE的FL系列传感导波脉冲电平传感器可以用一根电缆连接到IO-Link主机上。由于可以同时连接多种类型的传感器,不仅可以控制罐内的液位,还可以控制罐内的压力和温度,以及管道内的流量。
液位传感器案例研究
生产设施中的液位管理:管理用于清洁(清洁剂)的化学品的剩余量和使用量
各种化学品用于清洁过程中。电平传感器用于管理清洁过程中使用的这些化学品(清洁剂)。监测液体水平允许准确管理剩余的化学品。然而,传统的水平传感器主要由金属制成,不适合这些化学品的液位管理。Keyence的FL系列传感导向脉冲水平传感器提供一种塑料类型,可用于所有化学品,包括盐酸,硝酸和氟化氢。除了化学品外,该模型也不受腐蚀性溶液和粘性流体的影响,因此可以可靠地用于任何类型的化学品。
生产设施中的液位管理:管理剩余和使用的冷却剂量
在生产设施中,必须管理各种流体和解决方案。这包括液位监测(剩余水平管理)的罐中的液体,如冷却剂,油,润滑脂和其他润滑剂。使用电平传感器是维持适量的冷却剂或操作油的有效方法,以有效地操作设施。这些传感器还可以提前发现问题以及节省能源。然而,传统的水平传感器具有由污垢,泡沫和冷凝引起的假检测的主要问题。Keyence的FL系列传感指导脉冲水平传感器可以始终稳定地测量液位,而没有液体条件引起的假检测。即使当液体含有固体颗粒,它也可用于水和油。检测也不受液体粘度的影响。
各种工件、金属、玻璃等材料的液位检测
超声波液位传感器(液位开关)不仅可以检测液体表面,还可以检测各种工件,例如那些用反射式光电传感器很难检测到的金属或玻璃制品。KEYENCE公司的FW系列大功率数字超声波传感器,可以在不受背景或颜色变化影响的情况下进行检测。处理黑色轮胎、pcb、黑色橡胶片和其他反射率低的工件都不是问题。它还允许在不受透明度、颜色变化或光滑背景影响的情况下对目标进行内联检测。这些产品包括有水滴的玻璃晶片、汽车用的曲面玻璃、有曲面的透明容器和表面印有微小图案和字符的罐子。在树脂成型机中,可以检测料斗中成型材料(颗粒)的剩余量。即使球团的颜色发生变化,也可以检测到该水平。
关于液位传感器的常见问题
某些类型的液位传感器可能会受到形状或障碍物的影响。KEYENCE的FL系列传感导波脉冲电平传感器不受周围障碍物的影响。通过使用自动环境更新算法,传感器可以感知反射波,识别障碍物,并考虑独特的内部形状。这消除了安装环境造成的错误检测。从周围反射的波的数据是实时更新的,确保只检测到液体表面。因此,传感器可以安装,而无需担心内部形状或混合叶片在罐中。
KEYENCE的FL系列传感导波脉冲液位传感器可以检测任何类型的液体,因此液体变化时无需更改设置。该传感器配备了自动介电常数调整算法,可以自动确定被测液体的类型。根据液体自动调节检测灵敏度。这使得传感器可以检测各种液体,包括水,油和化学品与一个探头,无需任何调整。
使用电容式液位传感器时,粘在探头上的蛋白、蛋黄酱或明胶等高粘度液体可能会影响测量值。清洗传感器上的这些粘稠液体需要时间和劳力。KEYENCE公司的FL系列传感导波脉冲液位传感器,通过使用探头传感算法,自动优化液位检测,即使探头脏了,也能继续稳定检测。简而言之,FL可以区分液位和积聚在探针上。如果积累或环境变化太大,不允许稳定的检测,可以在问题发生之前发出警告信号。这可以减少传感器清洗的频率。
有各种类型的液位传感器设计用于不同的应用和特性。本节介绍适用于各种应用的典型液位传感器类型。在选择液位传感器时的重要考虑因素,如与目标的接触和运动部件的使用也被描述。
主要应用和适用的液位传感器
水,油和化学品的液位检测
浮动类型(使用接触式,使用移动部件):
这种类型的成本低,可用于各种类型的液体。然而,它们可能无法用于一些高度粘性的液体,低比重或高温或高压位置的液体。
导脉冲式(接触式,无运动部件使用):
高性能和低维护。由于检测是基于反射现象,它不受液体类型或条件的影响。这是一种接触型,所以在需要高度清洁的地方必须小心。
水、油、化学品的液位检测;多点液位控制
置换式(接触式,使用移动部件):
成本低,耐环境性强。传感器长度可通过导线改变,浮动位置可根据需要设置。操作可能受到积聚或浮动位置的影响。当液体比重发生变化时,需要重新调整。
液体,浆液,粉末和其他每个形式的目标
超声波式(非接触式,无运动部件使用):
非接触式检测不易受积聚和处理的影响。然而,这些传感器不能在真空中使用。在高温、高压、有灰尘或障碍物的环境中可能无法进行检测。
电容式(触点式,不使用运动部件):
这些传感器具有高性能,即使在高温或高压等恶劣环境下也能进行检测和测量。当液体的介电常数发生变化时,测量是不可能的。需要使用空罐进行调整。
泥浆水平
压力型(接触式,无运动部件使用):
这些传感器成本低,可用于各种液体。结构和安装简单,精度高。在高温或高压下,误差可能变大。有时测量是不可能的。连续读数式只能安装在罐的底部。
导电液体的液位检测
电极型式(接触式,无运动部件使用):
低成本。可以连接所需长度的电极极。这些传感器可用于户外。绝缘体不能被检测到。检测容易受到积聚的影响。多点设置困难,不可能连续测量。
选择液位传感器的要点
在与目标接触的机型中,必须选择能抵抗污垢误检的机型。在许多情况下,使用移动部件的机型需要更频繁的维护,在操作过程中出现故障的风险也更高。本节介绍一种可用于各种目标和各种安装条件的接触式液位传感器和一种非接触式液位传感器。
接触式,无运动部件使用
这种方法的传统缺点是由于探针(与液体接触的部分)上有污物而导致错误检测。我们通过使用传感技术和算法解决了这个问题,提供了灵活的安装、稳定性和低维护。该传感器还支持IO-Link,因此适用于最新的工厂自动化环境。
非接触式,不使用移动部件
使用超声波的液位传感器就属于这一类。他们根据超声波撞击和从液体表面返回的时间来测量液位。由于传感器不接触目标,他们提供了易于维护和操作独立于目标的属性。传统的缺点是环境抗性低。我们的传感器提供高电阻,因此它们可以在广泛的条件下使用。
