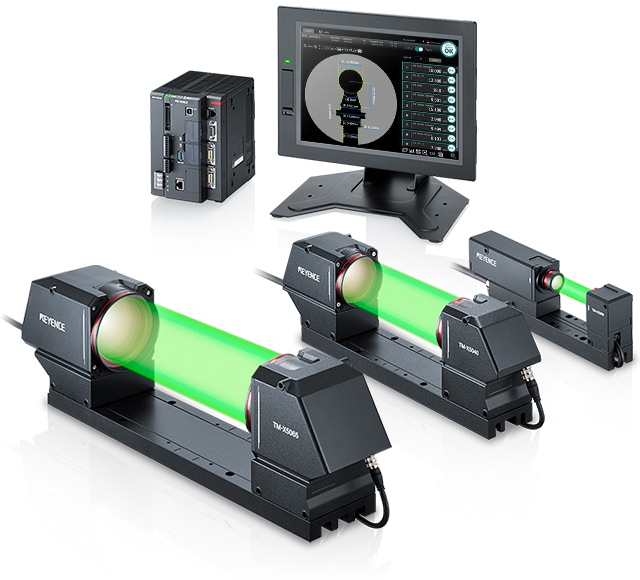

远心的测量系统TM-X5000系列

基于轮廓的分析保证准确性远心的测量系统
TM-X5000系列

多种多样的简单解决方案
工业及应用

GD&T

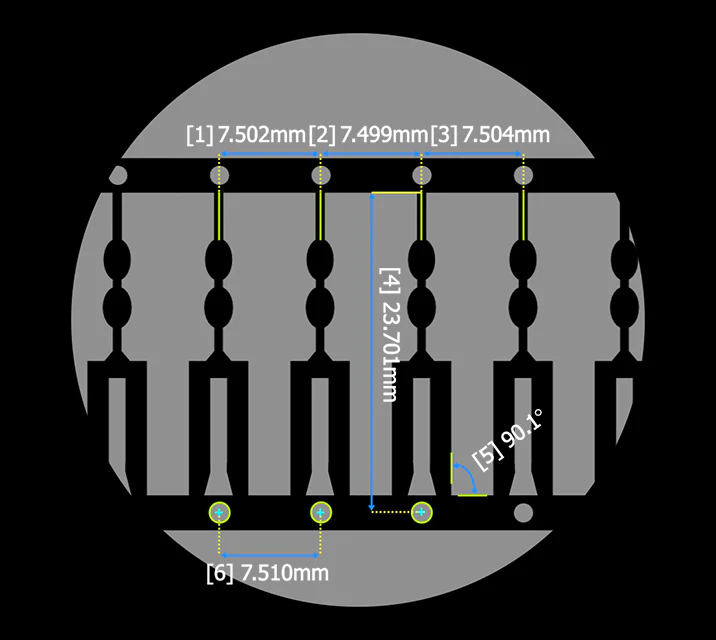

引线框架的尺寸

外径/配置文件

镜头直径/高

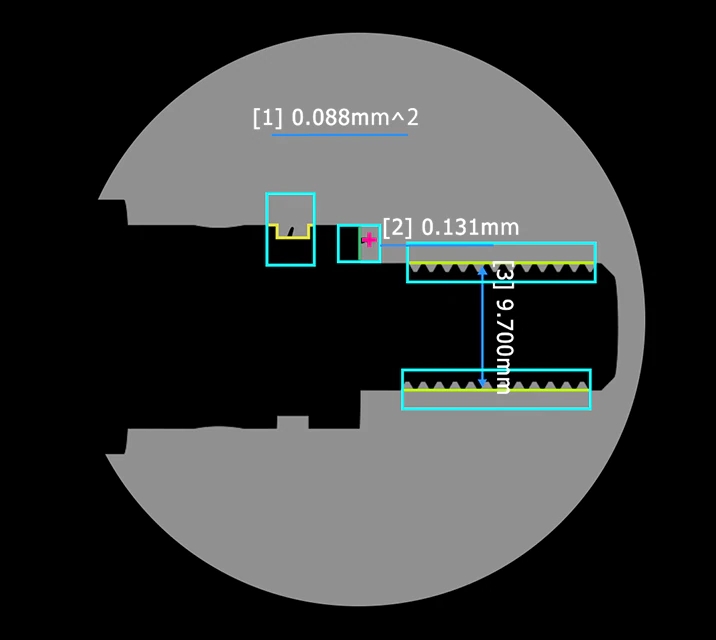

异常检测

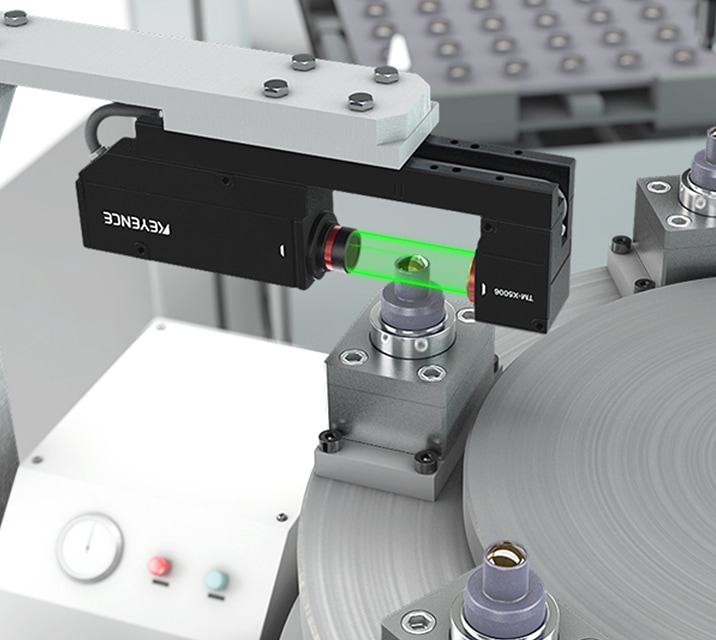

轴径及异物颗粒检测

径向跳动和定位

工具跳动/定位

精确,即使目标错位

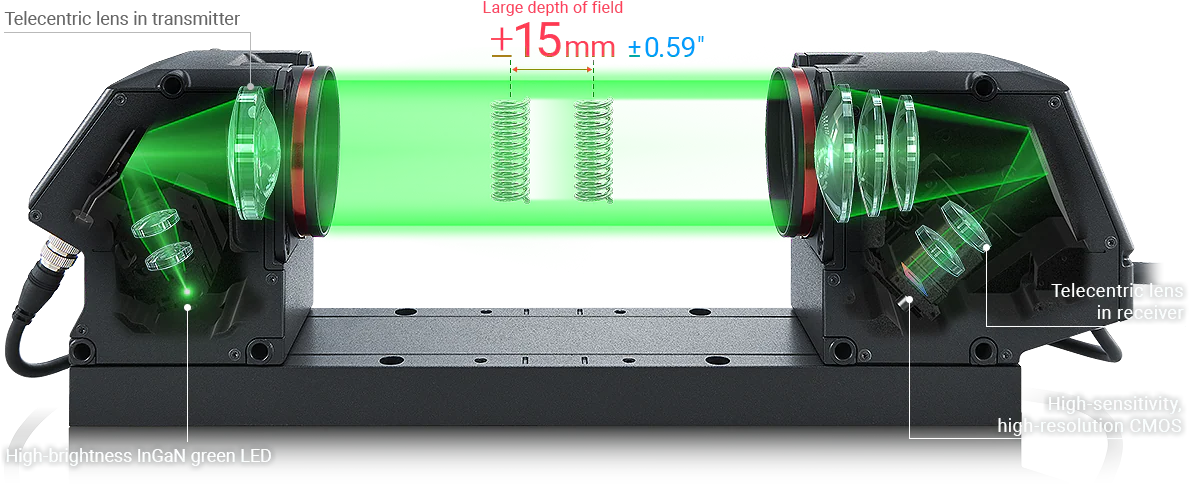

双远心光学系统与远心镜头在发射器和接收器,确保锋利的边缘,而不牺牲精度,即使是对不对准的目标。
该技术能够在大景深(+/- 15mm)下进行稳定测量,为在线测量提供了一个可靠的解决方案。

传统的光学系统

如果目标位置改变,边缘会模糊

TM-X5000

锋利的边缘,即使目标位置移动

保证精度在
视野

预校准,低失真系统提供可靠的结果

低失真镜头与KEYENCE的专有算法相结合,可以实现精确的测量,而无需考虑精确的目标定位或专门的照明。此外,校准证书可根据要求提供。

传统的透镜

边缘畸变

TM-X5000镜头

整个视场的最小失真

简单配置,高级能力

易于使用的测量工具,简化设置

利用超过100种可以混合和匹配的工具进行广泛的在线检查,包括尺寸测量、GD&T、主控比较和缺陷距离测量。

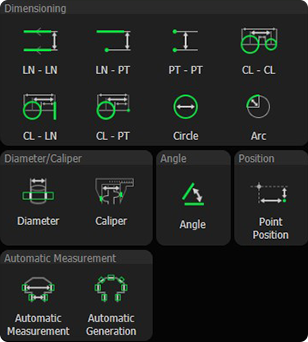

  • 基本的工具

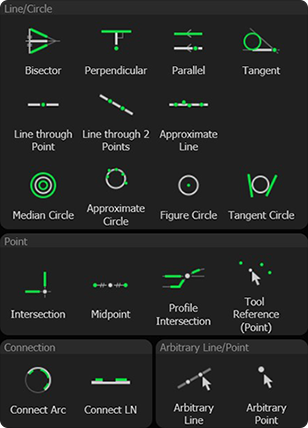

  • 元素的工具

  • 辅助工具

  • 应用程序工具

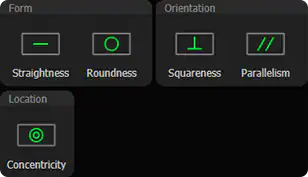

    GD&T的工具
