LumiTrax™镜面反射模式处理原理
使用不同条纹图案的图像进行计算
创建一个图像与缺陷提取
使用不同计算方法生成的多幅图像
一个捕获可以生成的主要图像类型
| 图像类型 |  |
 |
 |
 |
 |
|---|---|---|---|---|---|
| (1)正常的形象 | (2)镜面反射图像 | (3)漫反射图像 | (4)光泽度比图像 | (5)塑造形象 | |
| 图像生成方法 | 取所有捕获图像的平均值 | 从条纹图案中只提取镜面反射组件 | 比较(1)和(2)，提取漫反射分量 | 比较(2)和(3)，提取光泽度/光泽的差异 | 从条纹图案的波动中提取出不均匀的波动部分 |
| 主要应用 | 了解整体图像，用于位置校正参考 | 用于检查光滑表面的条纹和磨损 | 用于检查碎屑或污垢 | 用于钢瓶和侧面的损伤检查，表面钝化等。 | 用于检查凹痕和浅不平 |
应用程序

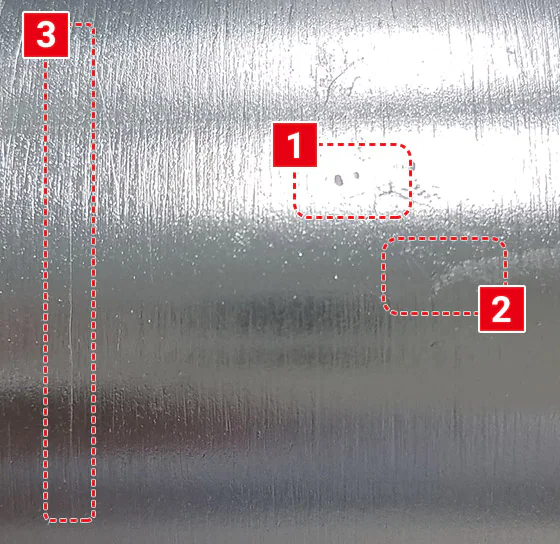

金属汽缸表面(轴承等)检查
