观察、分析和检查注塑缺陷和成型材料
树脂的注塑材料(塑料)是一个十分复杂的过程,可以受成型缺陷损害质量取决于成型要求和材料和添加剂的条件。类型的成型缺陷以及如何发生可以有很大区别。
本节解释典型成型缺陷,这种缺陷的原因。这一节还介绍了示例应用程序使用日本基恩士的最新4 k数码显微镜,实现快速和准确的观察、测量和评估的缺陷。
需求和塑模产品的缺陷欧宝官网开户
的背景下需要重量轻的材料,使用塑料模制产品具有更高的功能和提高耐久性被采用在不同的领域。欧宝官网开户例如,在汽车行业,可以达到节约能源利用一个轻量级设计一些组件,以前做的金属,取而代之的是高附加值的射出成型的产品。欧宝官网开户
与射出成型产品,另一方面,各种疾病包括材料和添加剂的比例和分散内容、融化塑料使用的欧宝官网开户温度,压力和冷却时间大大影响质量。尤其是在注塑、成型塑料的典型方法,必须注意模具和融化塑料压力。此外,必须实现警告和预防措施,防止脱模问题,这可能会导致系统堵塞和损坏模具。
典型的成型缺陷
典型的成型缺陷的例子(变形和表面缺陷),损害塑模产品的质量和以下因素导致这些缺陷。欧宝官网开户
- 闪光
-
现象:变形涉及融化塑料外固化和沿的两半模的分型线。
可能原因:高注入输出,合模不足,大量塑料被注入,在模具变形等。 - 下沉
-
现象:表面变形,削弱的模制产品。它也被称为缩痕。
可能的原因:发生的收缩而融化的塑料模具内凝固造成不足的塑料体积填充模具,导致削弱。模制塑料内发生下沉时,它被称为空白。 - 弯曲
-
现象:变形的模制产品在一个方向弯曲。
可能原因:由外力引起的变形在脱模剂(脱模失败)或不同的收缩率由于模具内融化的塑性流动的方向。 - 焊线
-
现象:表面缺陷的焊缝,或熔化塑料的流动部分满足模具内部,表面出现槽或模式。
可能的原因:低温或融化的塑料在注塑流动性。注射压力和速度不足会导致焊线。 - 流水线
-
现象:表面缺陷的波浪条纹形式像涟漪围绕着门。
可能的原因:低温融化的塑料注射或注射速度慢在注塑导致低流动性的塑料模具。条纹形式的塑料模具重叠后用塑料。 - 裂纹和龟裂
-
- 答:裂纹
- b .龟裂
现象:表面缺陷,裂纹和龟裂(细裂缝和行)发生。
可能的原因:裂缝和断裂可能发生在模制产品由于内部或外部的压力。欧宝官网开户
最新的例子塑模产品的观察和检验,材料和添加剂欧宝官网开户
前面提到的成型缺陷,进入泡沫塑料材料、填料和其他添加剂的分散都明显影响质量。此外,塑模产品一般受频繁使用光学显微镜观察和评价。欧宝官网开户
然而,传统的光学显微镜观察不支持精确的外观检查的模制产品属性,如颜色对比低,三维形状,形状复杂区域,表面光泽,透明度。欧宝官网开户他们也不允许测量定量评价的有缺陷的部分或分散的物质粒子和添加剂。
开发基于输入和实际用户的反馈我们已经收到这些年来,日本基恩士VHX系列高清4 k的数码显微镜可以解决所有的问题与传统的光学显微镜。一个单位也可以适应新的需求在最近的研发和制造精密射出成型产品,材料和添加剂。欧宝官网开户
VHX系列配备高分辨率的镜头和4 k CMOS,这使得准确观察,定量评估2 d和3 d,和自动创建报告。
这一节介绍的示例应用程序评估VHX系列的射出成型产品,材料和添加剂。欧宝官网开户
观察焊缝线
除了多色模具、射出成型制品通常是单色,因此低对比度,不迎合容易观察的表面缺陷。欧宝官网开户尤其难以确定合适的照明条件的观察焊接线、槽或模式,融合在焊接不良造成的,融化的塑料在注塑模具的流动。

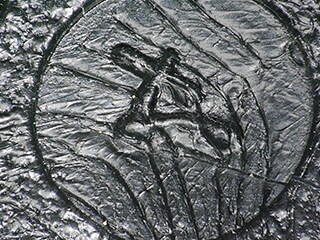

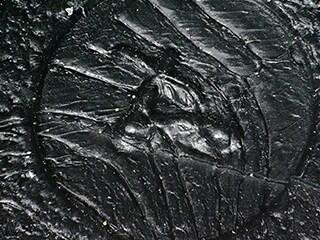

VHX系列4 k的多功能照明功能数码显微镜可以快速获得多个图像照明从四面八方的推动按钮。观察可以通过简单地选择图像适合观察收集的图像。
用户可以快速而准确的观察经验,节省时间之前花在找出合适的照明条件。
flash的3 d测量模制产品欧宝官网开户

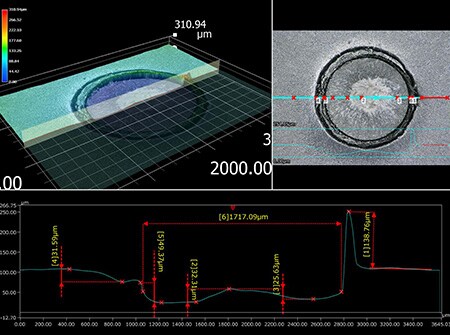

VHX系列4 k数码显微镜可以测量高精度三维形状的亚微米秩序和概要文件有缺陷的零件,所有除了观察使用高清图像。

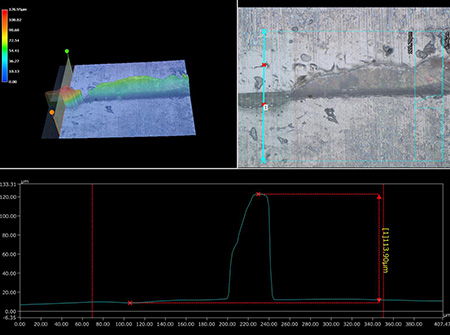

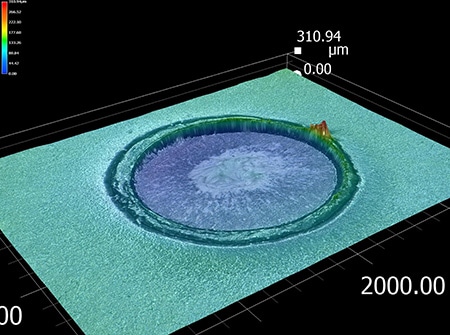

日本基恩士4 k的数码显微镜可以执行定量测量和检查甚至微小的闪光,当一些融化塑料逃离轻微差距在模具分型线由于变形或夹紧力不足。详细的三维信息的获取有缺陷的部分也可以有助于快速检测的原因,可以寻求预防措施。
观察和填料分散在塑料的自动测量
填料和添加剂是用来增加功能和增加更多的价值产生的塑料制品。欧宝官网开户均匀分散的填料和其他添加剂的塑料材料在塑料注射成型是一个挑战。因此,准确评估通过观察和测量的填料分散是很重要的。

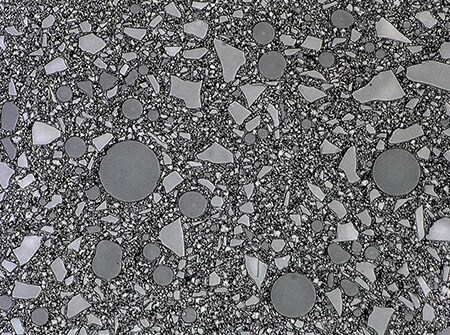

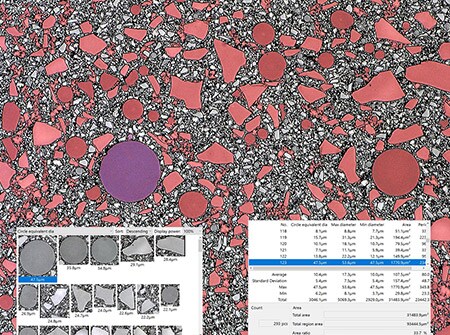

VHX系列4 k数码显微镜可以观察填料分散使用高清4 k甚至在高的放大图像。观察图像还可以用于高精度自动测量和计算,从而使无缝定量评价基于观察和测量。
通过使用模板,运营商还可以使用VHX系列自动创建报告使用捕获的图像和测量值。用一个显微镜完成一系列任务,评估的效率显著提高填料分散。
塑料粒子的观测

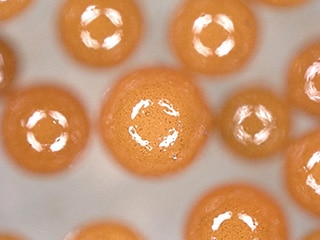

由于粗糙表面的塑料材料,传统显微镜只能部分关注完整的视野当观察粒子的塑料材料。此外,环状反射光造成的泡沫材料的光泽使观察困难。

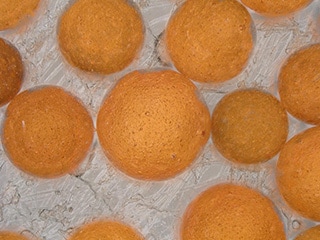

实时深度VHX系列4 k的组成功能数码显微镜可以获得全心全意的图像即使目标具有粗糙表面。ring-reflection删除函数还可应用于消除环状反射光的清晰观察粒子和泡沫塑料材料。
观察骨折表面射出成型产品
塑模产品的破损和骨折的原因可以被快速、准确地分析断裂表面的状态(脆性、韧性、剪切、疲劳、蠕变等),导致欧宝官网开户早期事业的预防措施和改进。

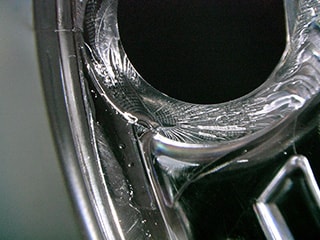

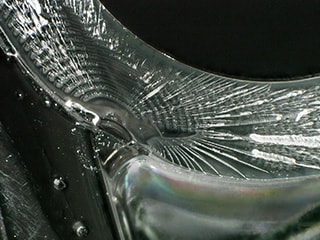

的高分辨率的镜头和电动手枪VHX系列4 k数字显微镜启用一个无缝的变焦功能之间自动切换镜头从20 x 6000 x放大与直观的操作。这节省了时间和精力,否则花在镜头上交换,获取高清4 k的图像,从而实现准确、高效的断裂表面的观察和分析。
倾斜观测和复合模制产品的外观检查欧宝官网开户

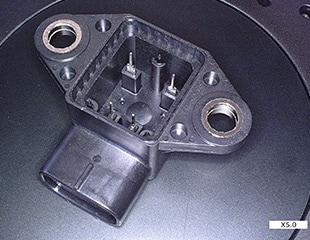

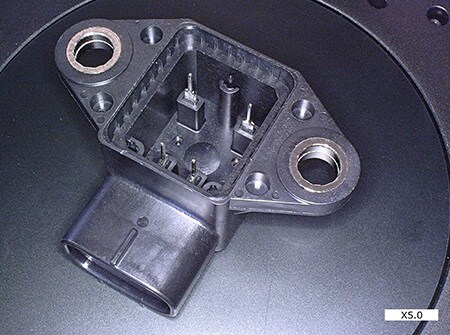

复合模制产品的外观检查与一个复杂的三维形状,连接器等汽车电子部件,需要从多个不同的角度观察。

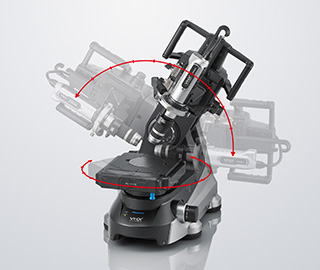

使用自由角度观测系统和高精度XYZ的机动阶段VHX系列4 k数字显微镜使倾斜从各种角度观察。光滑倾斜观测是可能的没有需要手动调整工件位置。
高分辨率,高清晰度图像4 k由VHX系列的高分辨率的镜头和4 k CMOS可以清楚地捕捉凹陷,流动线,和其他精细型缺陷产品即使是低放大率观察捕捉目标。欧宝官网开户
一个用户友好的、多功能高清显微镜反映用户的需求
日本基恩士不断改善和改革其数字显微镜通过反射反馈和输入20多年现场提供给我们的客户。这些努力的成果是VHX系列高清数字显微镜4 k。
除了这里介绍的功能,VHX系列配备更多有用的功能,可以提供现场解决问题的经验。所有的功能都是独特设计的提供与简单的操作系统,使先进的观察和检查不管操作者的技能水平。
各种各样的镜头类型和观测系统还支持自定义设置目标和材料处理。
详情VHX系列,单击按钮下面下载手册。查询,点击其他按钮下面联系日本基恩士。
