观察和分析打印机印刷质量和组件
只有在精确组装众多复杂组件时，打印机和MFP才能实现稳定的打印。需要高度准确地观察，分析和评估纸张质量，墨水渗透和碳粉粘附。
本节介绍了使用VHX系列（Keyence最新的4K数字显微镜）的最新示例。
- 打印机，MFP和相关产品的质量和研发欧宝官网开户
- 打印机和相关产品的研发观察，分析和评估问题欧宝官网开户
- 观察，分析，测量和评估打印机组件，消耗品和打印质量的最新示例
- 最新的解决方案，用于更高效的打印机，MFP和相关产品研发
打印机，MFP和相关产品的质量和研发欧宝官网开户
打印机有各种类型，当前的主流格式是喷墨打印机和激光打印机。热打印机通常用于发行收据和表格，副本和物流站点的条形码打印。
在打印机和MFP功能的复杂性的背景下，节省空间的增加以及对更快，更高定义和更可靠的印刷的需求，对高质量组件，纸张，墨水和碳粉的需求不断增长。
经常进行对各种组件，油墨，碳粉，光敏材料和打印纸的测试和研究，以实现更高质量的印刷。另一方面，从产品研发，质量保证和质量控制的角度来看，使用显微镜和其他仪器对样品进行观察，分析，测量和评估所需的精度更高。
打印机和相关产品的研发观察，分析和评估问题欧宝官网开户
在打印机的研究和开发中特别重要的是快速得出准确的评估。评估中的延误和不准确性是研发竞赛中的重大挫折，迅速获得出色的产品。欧宝官网开户例如，常规显微镜在与印刷有关的观察，分析和评估方面存在以下问题：
- 在更高的增值时，很难对齐和聚焦。如果表面不均匀，则只能将目标的一部分放在焦点中，这使观察时间耗时。
- 由于分辨率不足，因此无法在放大淡色打印机和碳粉的放大观察中捕获细节。
- 2D或3D测量需要单独的测试仪，从而增加了检查任务和工程时间的数量。
下一节介绍了Keyence最新的4K数字显微镜的应用示例，该示例解决了显微镜的常规问题，并可以清晰的观察和更高的精确分析，测量和评估。
观察，分析，测量和评估打印机组件，消耗品和打印质量的最新示例
通过我们的客户的反馈和投入，Keyence已不断改进和精致的下一代数字显微镜已有20多年的历史了。VHX系列高清4K数字显微镜是Keyence使用高级光学系统，图像处理技术和专有设计系统的最新开发。VHX系列支持高磁化4K成像，2D和3D测量以及单个设备中的自动面积测量。
本节介绍了VHX系列在打印机行业中应用的示例。
媒体的示例（不同类型的印刷纸）

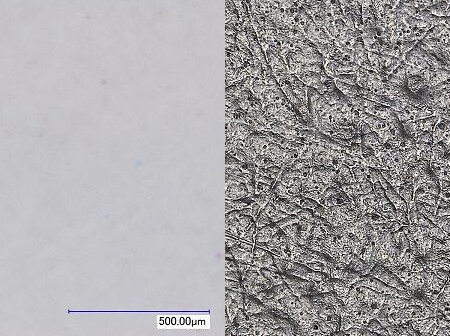

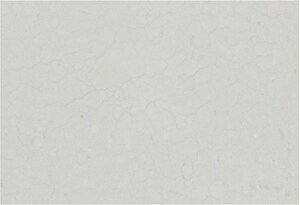

观察喷墨纸和其他印刷纸
传统的显微镜无法捕获纸表面上的细节，并且扫描电子显微镜（SEMS）需要在观察之前进行耗时的样品准备。
VHX系列4K数字显微镜可以轻松捕获高清4K图像，从而可以快速，清晰地观察到纸表面上的细节和光纤条件。

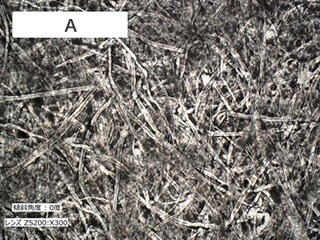

基于缺陷分析和3D形状测量的标签纸的定量评估
VHX系列4K数字显微镜使用高分辨率放大图像实现了高准确的3D形状测量。除了显示颜色表面的轮廓高度外，新显微镜还可以从3D和轮廓测量值中获取测量值。
这解决了评估之间的差异问题，这是常规缺陷分析中的常见问题，并使定量评估成为可能。此外，检查过程中的所有步骤，从观察到分析和测量，再到使用图像和测量值报告创建，只能使用一个VHX串联单元完成，而无需将任务传递到过程中其他测量系统。

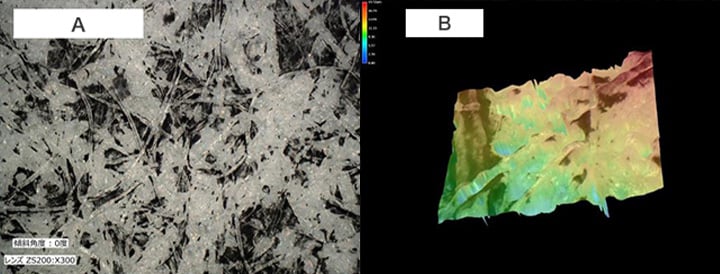

- A.分析有缺陷的样品（300倍）
- B. 3D形状测量有缺陷的样品

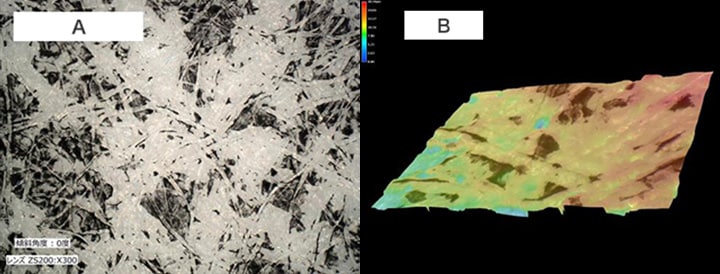

- A.复制样品的分析（300倍）
- B. 3D形状测量复制样品
- A.褪色样品的分析（300倍）
- B.褪色样品的3D形状测量
激光打印机的示例

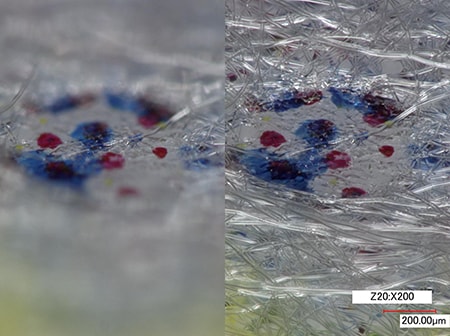

高磁化剂粘附的观察
VHX系列4K数字显微镜的高分辨率人力资源镜头和电动左右左右左右左右左右左右启用了无缝的变焦功能，该功能自动在20倍之间自动切换到6000倍放大倍率。此功能消除了更换镜头所需的时间和精力，并可以通过直观操作进行放大观察。
由于传统显微镜的景深的局限性，只能在一个具有三维纤维结构的印刷纸的高磁化观察中一次将目标的一部分放在焦点中。
VHX系列的景深为传统显微镜的20倍和实时深度组成函数，两者都提供了完全集中的图像，可以清楚地捕获纸张结构和碳粉粘附状态。用户可以快速准确地观察和分析。

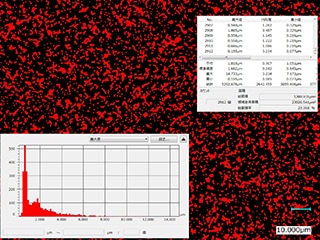

墨粉粘附的定量评估
VHX系列4K数字显微镜可实现高分辨率的高磁化观察结果，可以进一步用于高智能自动区域测量和3D形状测量。

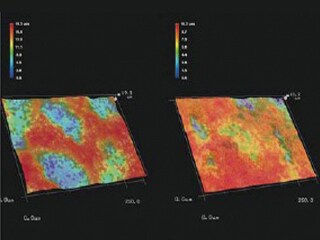

使用自动区域测量功能，用户可以简单地指定图像上的测量范围，即使在打印纸和其他具有不均表面的目标上，对碳粉颗粒进行自动，高准确的分析。3D形状测量函数支持使用颜色编码的3D图像和分析的平滑分析和比较。
此外，通过在观察之前准备好模板，用户可以使用获得的图像和测量数据自动生成报告。
VHX系列可以大大缩短工作时间，这要归功于其使用一台机器完成整个必需任务的能力。

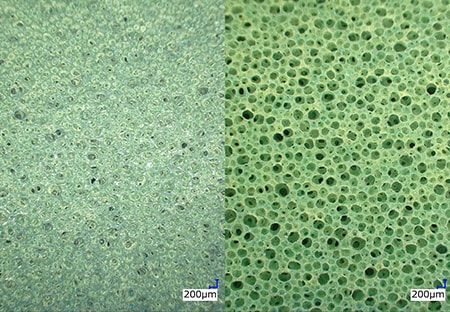

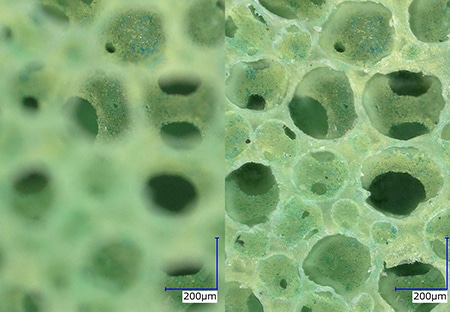

观察海绵辊
由于它们在景深和分辨率的局限性上，常规显微镜不允许容易观察海绵辊的质感，复杂的形状。VHX系列4K数字显微镜具有无缝的缩放和实时深度组成函数，可自动将放大倍数切换到6000倍。放大倍率的这种自动切换可以观察海绵辊的表面纹理的细节，即使在高宏伟速度下，也可以使用高分辨率，完全集中的图像。
用喷墨打印机的示例

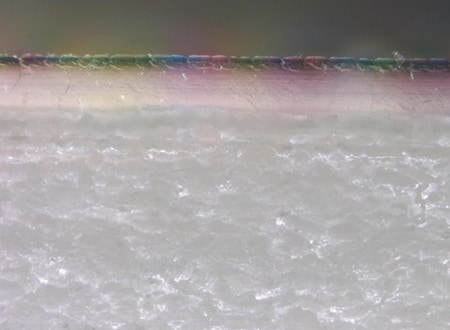

观察墨水渗透
由于样品横截面的质量不足，在对墨水渗透的高磁化观察中，由于横截面的轻微倾斜，传统的冶金显微镜无法轻易地集中在表面上。
VHX系列4K数字显微镜的实时深度组成函数可以轻松获取清晰的图像，即使横截面倾斜，整个目标也可以完全焦点。
无论样本条件如何，用户都可以快速准确地观察墨水渗透。

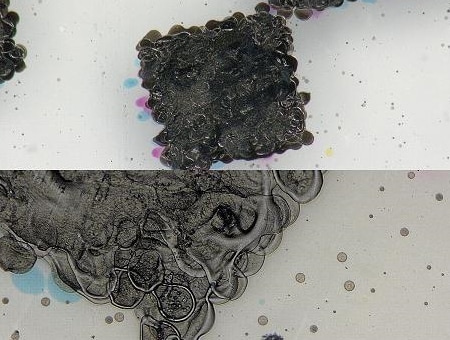

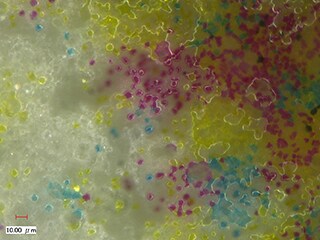

墨水粘附
VHX系列4K数字显微镜提供高清4K图像，以清晰地观察墨水表面条件，您可以准确地评估墨水如何粘附在纸张上。
热打印机的示例

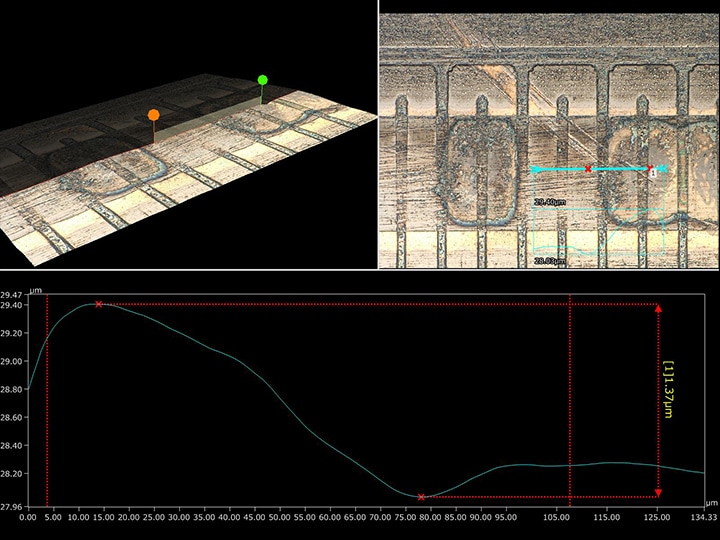

3D测量热打印头
热打印机有两种类型：一种热传递类型，将涂在胶带（丝带）上加热并将其传输到纸上和直接的热型中，其中热敏感纸将颜色与热量变成颜色加热器元素。对于这两种类型，热标头的质量都会极大地影响文本和条形码的清晰打印。特别是在带有条形码打印功能的终端的情况下，紧凑的热标头需要高度准确的检查。
VHX系列4K数字显微镜使用高分辨率的4K图像，以快速，高度准确的3D形状测量或指定区域的轮廓测量。单个VHX系列单元支持快速磨损观察和定量评估。
打印机零件的质量保证和控制

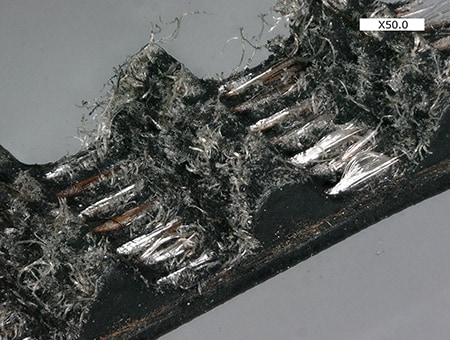

观察正时皮带上的磨损
VHX系列4K数字显微镜的深度深度捕获了高清图像，即使是针对正时皮带等三维零件，也可以捕获高清图像。

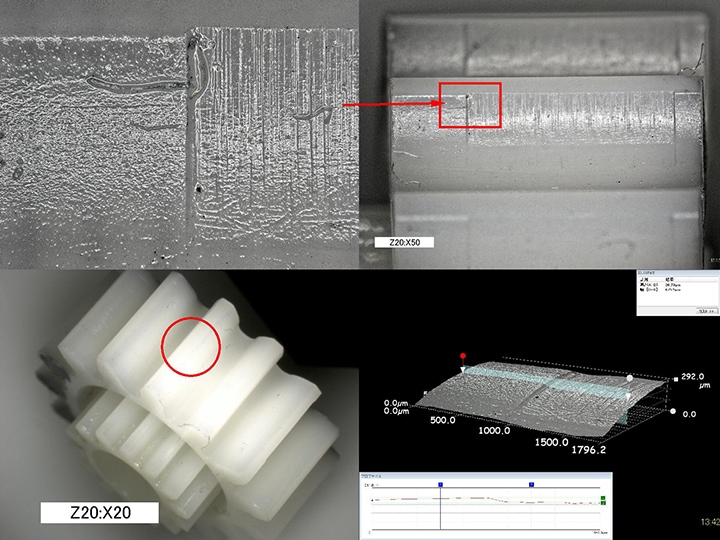

接触表面观察和塑料齿轮的3D测量
打印机只能在其众多组件正常运行时提供稳定的操作和打印质量。为此，对于小塑料齿轮和套管等零件的尺寸，轮廓和组装需要高度的准确性。
虽然塑料零件上的微小外部问题往往具有低对比度，因此很难使用常规显微镜观察，但VHX系列4K数字显微镜可以清楚地捕获由维数或组装错误引起的接触压痕。
观察图像可直接用于3D测量和轮廓测量，从而根据数字数据有助于准确评估。

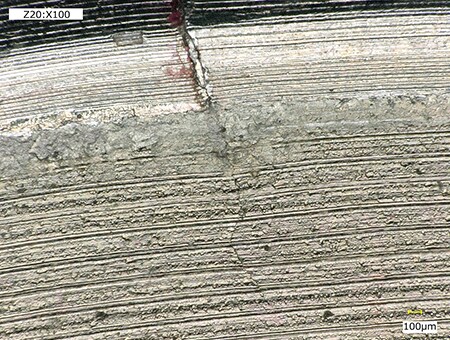

观察打印机零件中的微裂纹
使用VHX系列4K数字显微镜，您可以清楚地观察到由于分辨率不足而无法通过常规显微镜捕获的微裂纹。
最新的解决方案，用于更高效的打印机，MFP和相关产品研发
与打印机和MFP相关的组件和其他产品有很多欧宝官网开户种类，制造商必须应对对不同目标的观察，分析和评估的需求。
除此处介绍的功能外，VHX系列4K数字显微镜还配备了许多有用的研究和开发功能，包括用于光泽目标的眩光去除，自由角度倾斜观察和自动报告。
