粒度分布和粒度分析
传统上，粒子分析是用激光分散粒子分析仪和显微镜进行的。近年来，由于CMOS图像接收元件、镜头精度、照明技术和图像处理技术的改进，高性能数字显微镜被添加到这个设备列表中。
最新的数字显微镜不仅具有高的图像质量，而且还配备了二值图像处理和模板，使快速、准确的粒度分析。
本节介绍了KEYENCE最新4K数字显微镜VHX系列的使用实例，以解决粒度分布和粒度分析的问题。
什么是使用图像处理的粒度分布和粒度分析?

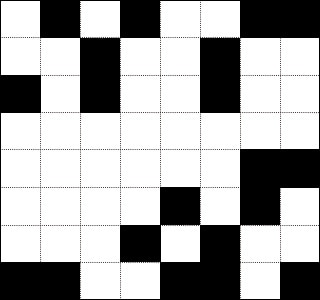

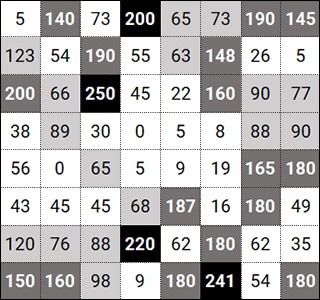

二值图像处理是指将一幅有渐变的图像转换成黑白图像。将每个像素的值与设定的阈值进行比较;大于阈值的值转换为黑色，小于阈值的值转换为白色。还可以指定执行二进制处理的范围。
对图像进行二值处理可以很容易地从样本的其余部分提取粒子，从而使粒子大小分析更快。
使用KEYENCE的4K数字显微镜进行粒度分布和粒度分析的例子
传统的激光衍射和激光色散方法不能用于观察实际的粒子。*更重要的是，用显微镜观察需要很高的熟练度，很难再现成像条件。最后，得到的数据必须用不同的软件进行分析。
使用VHX系列4K数字显微镜进行粒度分布和粒度分析，可以在观察实际颗粒的同时进行各种测量。使用二值图像处理和模板进行自动面积测量，即使没有经验的用户也能进行检测。
激光衍射和激光色散方法
*激光发射用于粒度分布和粒度分析的方法。这些测量/分析方法利用了分散光的强度如何与粒子数量成正比的规律，以及粒子的大小与分散/衍射图案之间的关系。
自动测量区域

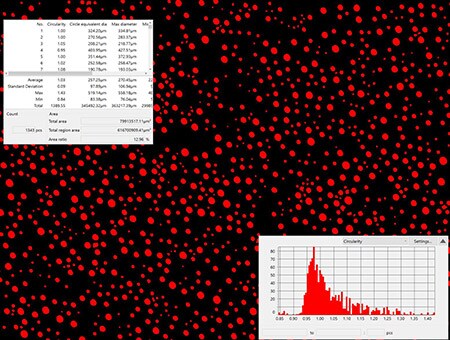

区域测量和计数可以很容易地在目标的指定范围内进行。对二值图像进行处理(利用亮度或颜色数据)后，自动计算出面积、最大直径、最小直径等参数。不需要的靶可以排除，重叠的粒子可以单独分离和计数。通过使用过去测量的图像数据，也可以在相同的条件下进行分析。
此外，测量值可以输出到表格和直方图，使定量确定粒径分布特征成为可能。

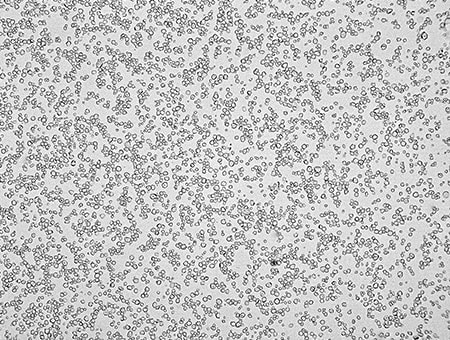

使用二值图像处理(400x)
成像模板
使用传统显微镜，在相同的条件下(灯光、快门速度、白平衡等)复制图像是极其困难的。这使得重复检查变得困难，因为两个操作员可能在同一个样本上得到不同的结果。

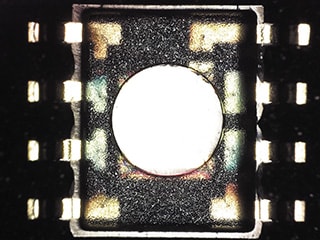

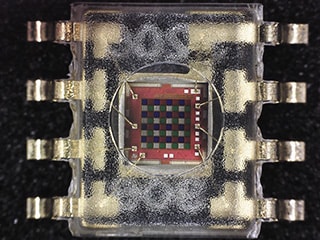

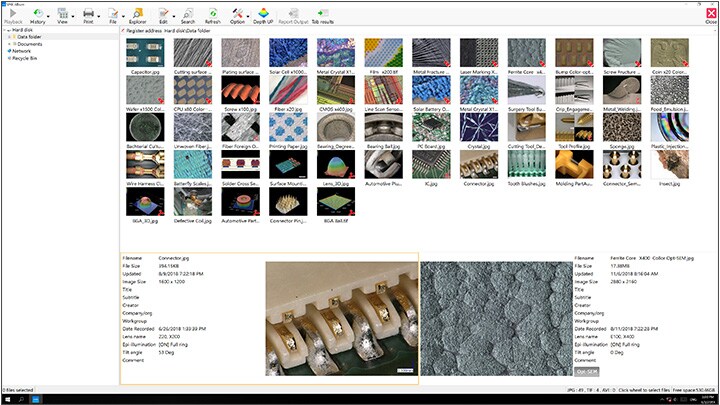

使用VHX系列4K数字显微镜，只需从相册中选择保存的图像，就可以复制过去的成像设置。无论哪个检查人员执行观察或何时执行观察，都可以使用与前一个观察相同的成像条件。

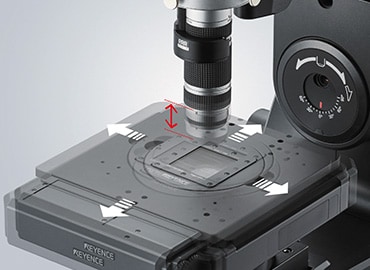

传统上，校准要求将焦点刻度放置在一个精确的位置。然而，VHX系列可以一键校准;只需安装一个专用秤，并执行一键操作。加载光照条件、快门速度、白平衡和镜头所需的其他校正值，并执行X、Y和Z轴的电动控制，以自动对齐位置和焦点。

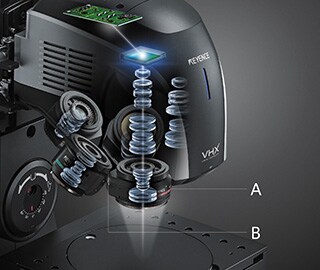

- A.高分辨率HR镜头
- b .机动左轮手枪
此外，VHX系列具有减少粒度分析负荷的功能，如高分辨率HR镜头和电动转轮，可以实现无缝变焦，无需更换镜头，可以在20倍到6000倍之间改变放大倍数。所有的操作都很容易操作，所以即使是操作机器有困难的人也可以快速准确地进行观察和分析。
仅使用一个设备查看、捕获和测量
与传统显微镜相比，VHX系列高清4K数字显微镜具有卓越的效率，可以消除人为误差，确保精确的粒度分布和粒度分析。
采用先进的光学图像处理和自动化技术生成的高清4K图像，可以实现粒度分布和粒度分析，操作简单，分析结果快速、精密。
使用报告功能，捕获或测量的数据可以轻松地输出为具有固定格式的报告。通过内部网服务器共享这些数据不仅有助于质量保证，而且有助于在问题发生时识别问题的原因。
VHX系列配备了许多其他先进的功能，可以成为粒度分布和粒度分析的有力合作伙伴。有关其他产品信息或查询，请单击下面的按钮。
