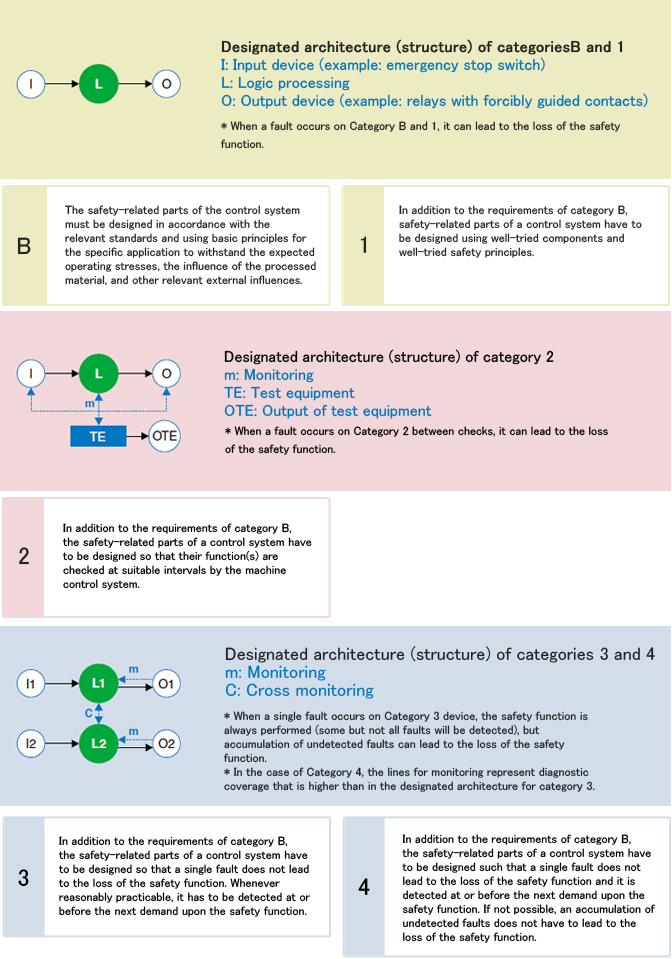

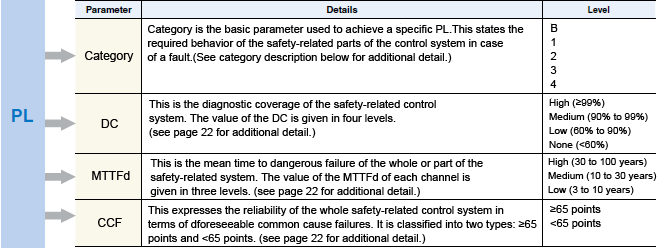

对于控制系统中与安全相关的每个部分和/或其组合,执行安全功能,性能水平(PL)必须通过以下主要方面的估计来确定(评估):1)类别(结构),2)DC, 3)MTTFd和4)CCF。
外延 | 范围 |
---|---|
没有一个 | Dc < 60% |
低 | 60%≤dc < 90% |
媒介 | 90%≤dc < 99% |
高 | 99%≤dc |
DC是诊断有效性的衡量标准,可以用检测到的危险故障故障率与总危险故障故障率的比值来确定。DC可以存在于安全相关系统的整体或部分。右表中所示的四种表示法是ISO 13849-1中提供的。
外延 | MTTFd |
---|---|
低 | 3年≤MTTFd < 10年 |
媒介 | 10年≤MTTFd < 30年 |
高 | 30年≤MTTFd < 100年 |
MTTFd (Mean time to dangerous failure,平均到危险故障时间)是对安全相关系统整体或部分达到危险故障平均时间的期望。MTTFd为每个通道给出,例如“I”(输入设备),“L”(逻辑)和“O”(输出设备)。右表中所示的三种表示法是ISO 13849-1中提供的。
CCF(共因故障)涉及由单一事件引起的不同项目的故障,其中故障不是彼此的后果。ISO 13849-1提供了针对CCF的评分过程和量化措施。总分必须在65分以上。

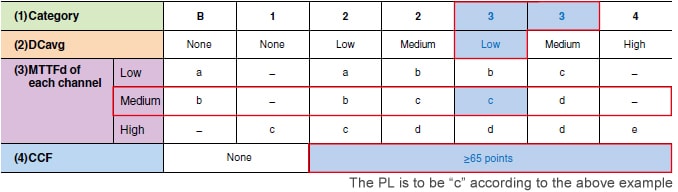

根据上述参数,可以用下表来确定PL。
举例:类别= 3,MTTFd =中,DCavg =低,CCF =≥65分

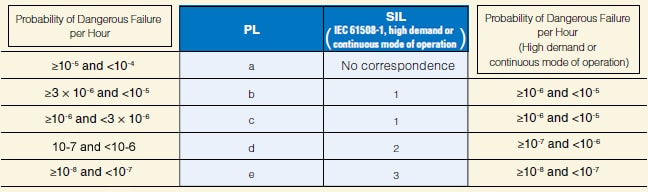

PL与SIL的关系(摘自ISO 13849-1:2006)
