LED照明视觉系统周边设备CA-D系列

照明控制器LED光源的电源和控制。

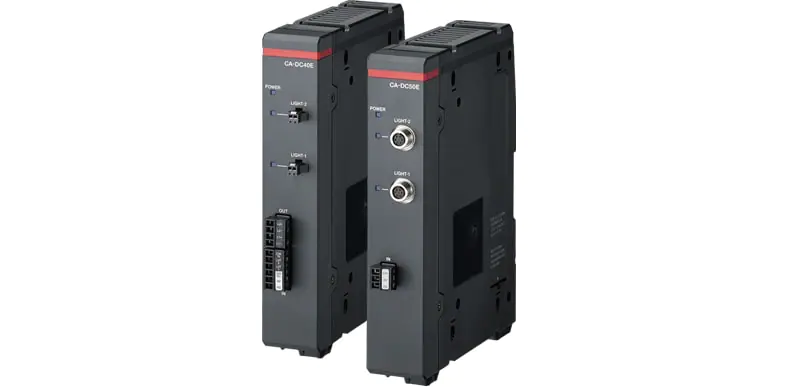

CA-DC

CA-DC40E / DC50E(XG-X CV-X400 /×),CA-DC60E(XG-X2000 CV-X400)
CA-DC21E, CA-DC30E(XG)

最小连接

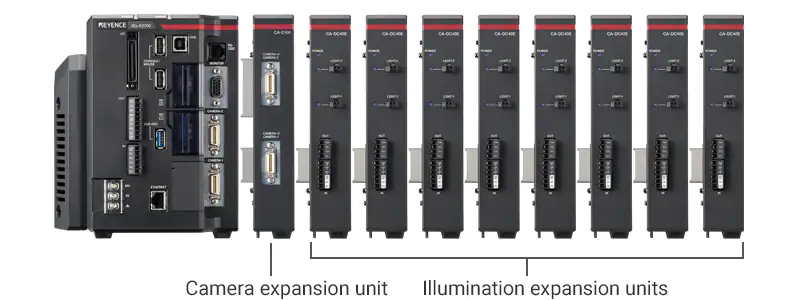

LED灯控制器可以直接连接到兼容的视觉系统与少量的电线。该控制器可以通过图像捕获触发器输入实现直接照明控制和频闪，而不需要PLC。最多8个轻型扩展单元＊可以连接到一个单一的视觉系统，允许多达16个灯的控制轻松。

  • ＊CA-DC40E。8台CA-DC50E/DC60E机组中最多可安装2台。

传统有线系统的问题

  • 为了控制4个灯控制器，需要32个I/O单元和32根电线，这意味着更多的工时和成本增加。
  • 光控制器体积需要与图像传感器的目标类型切换控制同步。
  • 因为每个灯都指定了音量，所以有多个类型会增加设置控制所需的工作量。

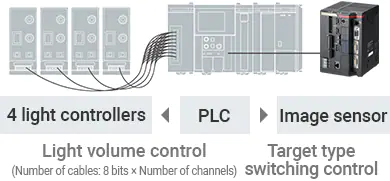

PLC |[4个光控制器]光量控制(接线数量:8位×通道数量)/[图像传感器]目标类型切换控制

闪光灯照明

LED照明由于其灵活性和寿命特性，成为机器视觉的标准。然而，由于复杂的布线和排序，led的快速开关性能可能无法达到最大化，灯会一直亮着。CA-DC系列在默认情况下自动实现光源的频闪，而不需要布线或复杂的编程。这导致了显著延长的使用寿命。

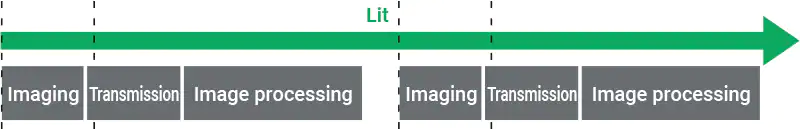

连续照明(包括浪费的开机时间)

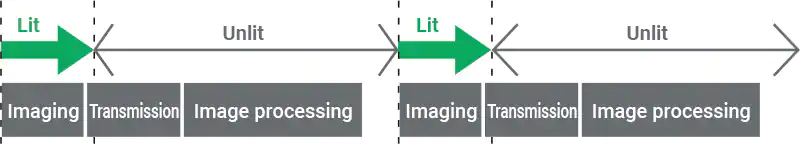

闪光灯照明

开机时间显著降低，使用寿命延长10倍。
