有用的分析函数
为了充分利用数据记录器的功能并减少分析所需的工时，您应该有效地利用分析软件。“WAVE LOGGER PRO”是KEYENCE公司开发的一款分析软件，提供了提高测量和仪器效率的功能。该软件还具备其他功能，如比较数据文件、写入/压缩数据等。
本节将介绍WAVE LOGGER PRO的各种有用功能，这是一款能够显著减少分析所需时间和工作的软件。
用于测量和仪表的有用功能
如果您想在查看波形时直观地设置测量值
波形下显示测量条件设置窗口。
如果您改变了设置，变化会实时反映出来，以便您可以直观、快速地确定测量条件。
步骤1
单击[主机设置/操作]−[调整模式]。
![—>在Excel中，单击“[Tools]−[Macro]−[Visual Basic Editor]”。](http://www.obvip0.com/Images/d_function_001_1878009.gif)
调整模式将启动。
可用的选项卡
- 输入
- 函数
- 抽样
- 触发
- FFT
- 锤击
- 判断
步骤2
![当您完成时，单击[Exit]。](http://www.obvip0.com/Images/d_function_003_1878011.gif)
当您完成后，单击[结束]。
额外的信息
当输入信号的大小和触发器的级别不清楚时，这个函数是有效的。
使用工具栏上的放大/收缩按钮，可以随时更改显示条件(如长宽比)。
如果你想观察数据，并在测量过程中与过去的数据进行比较
您可以在测量期间打开过去的测量数据。
这个函数是有用的，例如，比较参考波形。您可以打开任意数量的保存数据。
步骤1

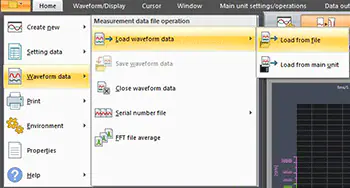

选择[File]−[波形数据]−[Load波形数据]−[Load from File]打开波形数据文件。
![选择[File]−[Read波形数据]打开波形数据文件。](http://www.obvip0.com/Images/d_function_004_1878012.gif)
将读取过去的参考波形。
步骤2
选择[水平排序]或[垂直排序]。
![选择[水平平铺]或[垂直平铺]。](http://www.obvip0.com/Images/d_function_005_1878013.gif)
- (水平排序)
- (垂直排序)
步骤3
观察并比较目标点。
额外的信息
游标函数对于准确读取要比较的点的值很有用。
您可以将光标所在点的信息读为数字数值。
如果您想要将测量值转换为物理值并显示转换后的值及其单位
当您想要将仪器信号(如0到5 V和4到20 mA)转换为物理值，并以单位(如“atm”和“kgf”)输出时，此函数非常有用。
步骤1
单击(测量配置)。
步骤2

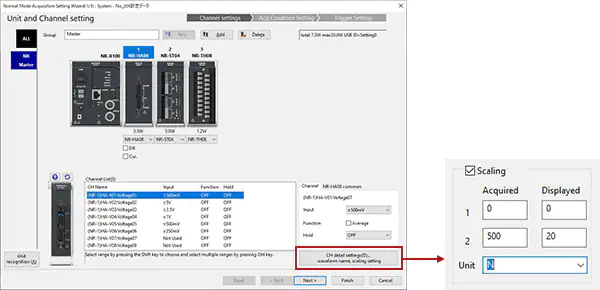

点击【CH详情设置】。
![单击“[通道显示配置]”。](http://www.obvip0.com/Images/d_function_006_1878014.gif)
步骤3
设置相关通道的缩放。
额外的信息
如果保存CSV数据，则保存缩放后的值。
如果将数据与波形显示一起传输到电子表格软件，则会传输缩放前的值。
如果需要搜索特定的部分，如最大值、最小值和标记位置
您可以在测量数据中即时搜索特征部件。
有12种搜索类别，包括最大值、最小值和标记位置。
步骤1
单击要搜索的波形窗口。
步骤2
选择[Cursor]−[Jump]。
步骤3

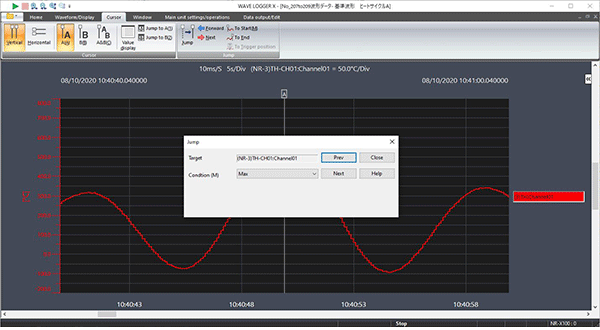

选择搜索方式，单击[上一步(下一步)]。
![选择搜索方式，单击[上一步(下一步)]。](http://www.obvip0.com/Images/d_function_009_1878017.gif)
![选择搜索方式，单击[上一步(下一步)]。](http://www.obvip0.com/Images/d_function_010_1878018.gif)
额外的信息
如果保存CSV数据，则保存缩放后的值。
如果将数据与波形显示一起传输到电子表格软件，则会传输缩放前的值。
如果您希望通过将一个放在另一个上面来比较两个不同的数据文件
为了检查事件的变化，您可以比较不同时间获得的数据文件。
这个函数可以进行比较，就像查看两张覆盖的记录纸一样。
步骤1
打开要比较的两个文件。
步骤2
激活比较源窗口，选择[数据输出/编辑]−[导入波形]。
步骤3
选择并导入所需的波形文件和通道。
额外的信息
导入功能用于比较不同的文件。
同时，该叠加函数可以利用触发器同时启动后，在相同条件下重复测量来监测波形变化。
有用的操作规程
如果您想要压缩大量的数据时，保存它
每个电子表格软件在处理数据量上都有自己的限制。
例如，Excel有65536行数据的限制。
当数据量超过限制时，数据压缩是有用的。
步骤1
选择[Data output/Edit]−[CSV output]。
步骤2
指定要保存的范围。
步骤3
指定数据压缩处理的类型并保存结果。
额外的信息
也可以在数据自动保存或使用实用软件FileViewer时使用数据压缩功能。
(数据范围不能设置。)
如果您想要将大量记录的数据批量转换为CSV
有两种数据文件格式:专用的二进制格式和电子表格软件格式。
将二进制格式转换为电子表格软件格式的方法如下所示。
步骤1
单击要转换的数据窗口以激活它。
步骤2
选择[Data output/Edit]−[CSV output]。
![选择[Transfer to Excel / Save as CSV]−[Save as CSV]。](http://www.obvip0.com/Images/d_function_014_1878022.gif)
步骤3
保存结果。
如果需要，指定要保存的数据范围和压缩处理。
这个程序的目的是转换一个测量数据文件。
csv格式的数据文件可以通过如下所示的两种转换方式获得。
- 通过自动保存
- 通过专用实用程序
额外的信息
与电子表格软件兼容的格式(CSV格式)无法通过专用波形软件打开。
还要注意，以CSV格式保存的文件的大小是二进制格式文件的4到5倍。
建议通常以二进制格式保存数据，必要时可将其转换为CSV格式。
如果您想要自动化经常使用的操作，如测量开始、显示和记录
如果可以使用电子表格软件自动化一系列操作，如例行检查或实验和分析，将会很有帮助。
您可以很容易地控制波形软件使用宏或编程语言。
步骤1
设计想要自动化的操作。
步骤2

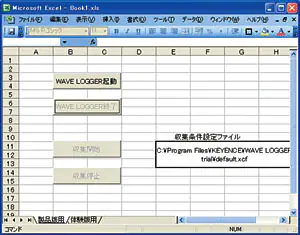

在Excel中，单击[Tools]−[Macro]−[Visual Basic Editor]。
![在Excel中，单击[Tools]−[Macro]−[Visual Basic Editor]。](http://www.obvip0.com/Images/d_function_016_1878024.gif)
步骤3
使用专用命令(自动化服务器)对设计的操作进行编程。
*记录仪软件自带样本程序和操作手册。
额外的信息
自动化服务器功能控制波形软件。
由于该软件介于硬件和宏之间，因此不需要为硬件进行困难的编程，就像使用库时一样。
超高速，实时传输到Excel
最新的记录仪一般不是把测量到的数据记录在纸上，而是按实际数据来保存。超高速、实时传输到Excel是一种易于使用的功能，它可以将数据实时传输到Excel(一种常用的分析软件)，这样你就可以将数据写入工作表中。这个功能大大减少了分析和创建报告所需的工作，比如数据转换、保存和读取。
直接输入测量值到Excel同时与波形测量!
- 实时操作，仅在10秒内传输65,000行测量数据——实时传输的限制。
- 离线传输(测量后的数据传输)时，会对数据进行细化或压缩，以满足行数约束。
- 变薄
- 数据以可选的间隔跳过并传输。
- 压缩
- 数据在传输前的一个可选时间段内被计算为平均值、最大值和最小值。
