冶金显微镜
什么是冶金显微镜？
专门用于查看金属目标横截面的专用显微镜（冶金坐骑）。通常是倒置的，这些冶金显微镜采用具有非常短的工作距离的高分辨率物镜。虽然这些系统适用于这种类型的分析，但它们在其应用范围内非常有限。

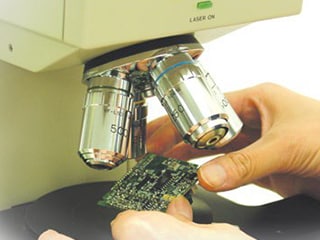

冶金显微镜零件和功能
冶金显微镜的主要成分是光学系统和照明系统。光学系统通常由以下组成：
- 目镜镜头，这就是观察者用来看到图像的东西
- 中继系统，反映和放大图像
- 物镜，在舞台上从样品中取出图像
照明系统旨在防止眩光从样品表面上弹跳，包括：
- 高强度光源
- 冷凝器镜头
- 光圈隔膜
- 平面玻璃反射器
- 彩色或偏振过滤器
在某些情况下，冶金显微镜具有连接到目镜的摄像头，以捕获图像进行研究。
冶金显微镜的用途
无论它们是光学还是数字，冶金显微镜都可以在几乎任何行业或必须观察光泽金属表面的工业或研究领域中使用。这些包括冶金，矿物学和宝石学。制造商还利用了数字或光学冶金显微镜来检查材料和组件，用于缺陷或磨损的迹象。
冶金显微镜的局限性
- 只能自上而下地查看对象
- 最适合在中间放大范围的观察
- 镜头放大倍率随左轮手枪而改变，不能在连续观察目标时改变
- 添加安装附件以添加相机
- 各种过滤器可提供多种观察方法
- 极浅景深，这意味着可能被忽视有缺陷的部分
- 短工作距离需要在成像之前处理样本
- 经营复杂，要求用户彻底培训
- 眼件导致疲劳
从冶金显微镜切换到VHX数字显微镜的原因

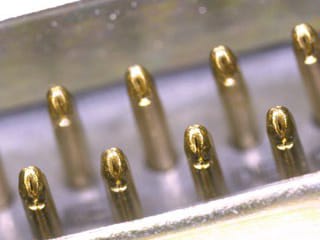

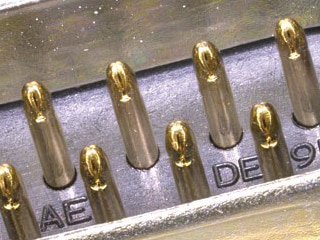

1.完全焦点 - 剧焦于整个目标
数字显微镜达到比光学显微镜大的至少20倍，允许准确地观察具有高度不均匀的表面。
这种类型的观察是不可能用冶金显微镜实现的，并有助于大大减少焦点调整所需的时间量。

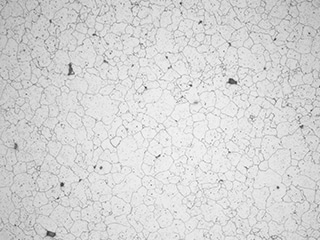

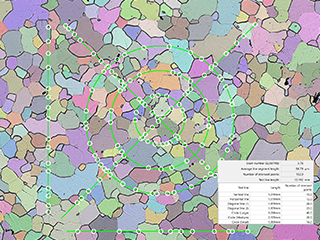

2.谷物结构 - 快速分析金属表面上的晶粒结构和尺寸
即使根据晶粒的形状，尺寸，分布等，也可以从相同的金属中获得不同的机械性能。因此，可以通过检查这些晶粒的状态来确定机械性能。

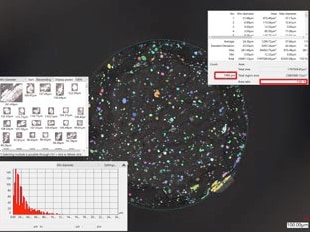

3.自动区域测量 - 自动计数高达29,999个粒子
VHX系列的自动区域测量功能具有使分析工作更有效的功能。只需点击按钮即可将图像和测量结果输出到Microsoft Excel中的报告格式。

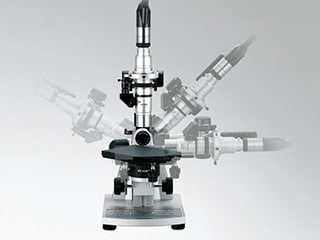

4.灵活性和手持模式 - 从任何角度，包括手持设备，从不错过另一个细节
具有可变角度观察能力，数字显微镜可以自由地从360度角度达到观察，而无需倾斜目标。VHX系列还提供简单，手持式观察。这对于较大的目标来说意味着可以显着降低检查所需的时间。

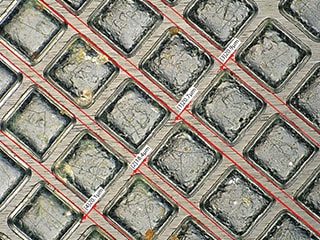

5. 2D和3D测量 - 执行高级测量和分析
轻松执行2D和3D测量。粗糙度，污染，粒度和其他测量可以用一个工具进行。稍后可以保存和访问数据以进行进一步测量。此外，免费通信软件使人们可以利用自己的PC中的测量功能。

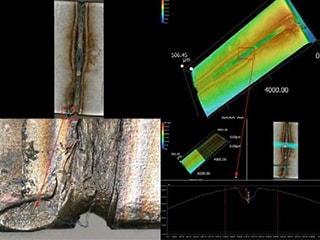

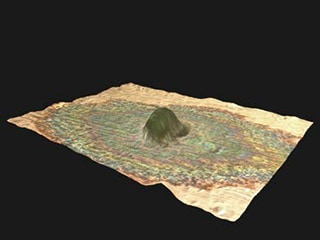

6. 2D＆3D拼接 - 2D / 3D图像拼接和粗糙度测量
数字显微镜可以产生完全聚焦的3D显示按钮。
获得三维数据，同时阶段处于运动并且连续捕获图像，创建目标的整体视图。用户还可以通过在任何位置绘制配置文件线来测量表面粗糙度。

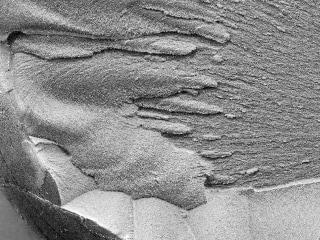

7.光学影子效果模式 - 提供竞争对手的图像
使用高分辨率HR镜头的专用设计，4K CMOS图像传感器和照明技术，Keyence开发了一种全新的显微镜方法。可以通过在使用多向照明捕获的图像中分析对比度来检测表面上的微小不规则性。
8.先进的照明 - 自动获取各个方向的照明
只需按下优化按钮，将显示九种不同的灯光方案。
从那里，您可以快速选择理想的图像，以观察目标。
