针式表面粗糙度仪的测量方法
使用触针式表面粗糙度测量仪测量表面粗糙度的步骤如下所示(摘自IOS 4288:1996)。

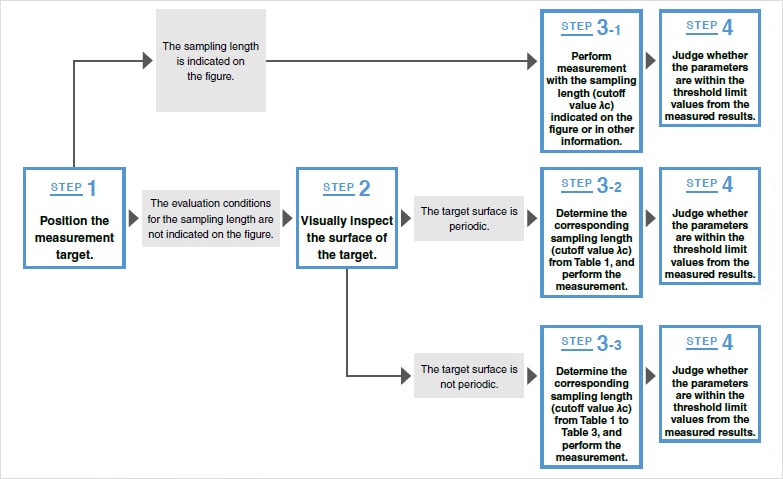

STEP1定位测量目标。
清除测量对象表面的油污或灰尘。

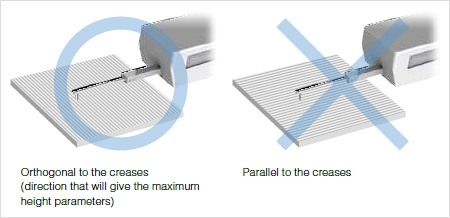

如果没有指示测量方向，则定位目标，使测量方向给出高度方向(Ra, Rz)的最大参数。
步骤2目测目标表面。
判断目标表面纹理(折痕、粗糙度轮廓)是周期性的还是非周期性的。
STEP3-1当采样长度用图形表示时
当图中或产品技术资料要求中显示采样长度时，设置截止值λc为所示采样长度。
STEP3-2当粗糙度轮廓是周期性的
1.对于具有周期性粗糙度轮廓的目标表面，从测量的主轮廓估计参数RSm。
2.利用估计的RSm，从表1中确定相应的采样长度(截止值λc)。
| RSm(毫米英寸） | 取样长度 粗糙度概要 (毫米英寸） |
评估的长度 粗糙度概要 (毫米英寸） |
|---|---|---|
| 0.013 < RSm≤0.04 | 0．08 | 0．40.02” |
| 0.04 < RSm≤0.130.01” | ０．２５0.01” | 1．250.05” |
| 0．130.01”< RSm≤0.40.02” | 0．80.03” | 40.16” |
| 0．40.02”< RSm≤1.30.05” | 2．50.1” | 12．50.49” |
| 1.30.05”< RSm≤40.16” | 80.31” | 401.57” |
表1。周期粗糙度曲线参数测量和周期/非周期轮廓曲线响应面(RSm)测量的采样长度
3.用确定的采样长度来测量RSm值。
4.当测量的RSm在表1估计的RSm范围内时，使用截止值。当测量结果超出估计的RSm范围时，将截止值改为对应RSm的采样长度。
5.使用到目前为止的步骤所确定的采样长度来测量所需的参数。
STEP3-3当粗糙度轮廓不是周期性时
1.对于具有非周期粗糙度轮廓的目标表面，从测量的主轮廓估计未知参数Ra、Rz或RSm。
2.利用估计的未知参数Ra、Rz或RSm，确定表1到表3中对应的采样长度(截止值λc)。
| 类风湿性关节炎(μm密尔） | 的采样长度 粗糙度轮廓 (毫米英寸） |
的评估长度 粗糙度轮廓 (毫米英寸） |
|---|---|---|
| (0.006) < Ra≤0.02 | 0．08 | 0．40.02” |
| 0.02 < Ra≤0.10.004毫升 | ０．２５0.01” | 1．250.05” |
| 0.1 < Ra≤2 0.004 Mil < Ra≤0.079 Mil |
0．80.03” | 40.16” |
| 2 < Ra≤10 0.079 Mil < Ra≤0.39 Mil |
2．50.1” | 12．50.49” |
| 10 < Ra≤80 0.39 Mil < Ra≤3.15 Mil |
80.31” | 401.57” |
表2。非周期剖面曲线的粗糙度参数Ra、Rq、Rsk、Rku、R⊿q、负荷曲线BAC、概率密度函数ADF以及相关参数的采样长度
| Rz(μm密尔） | 的采样长度 粗糙度轮廓 (毫米英寸） |
的评估长度 粗糙度轮廓 (毫米英寸） |
|---|---|---|
| (0.025) < Rz≤0.10.004毫升 | 0．08 | 0．40.02” |
| 0.1 < Rz≤0.5 0.004 Mil < Rz≤0.02 Mil |
０．２５0.01” | 1．250.05” |
| 0.5 < Rz≤10 0.02 Mil < Rz≤0.39 Mil |
0．80.03” | 40.16” |
| 10 < Rz≤50 0.39 Mil < Rz≤1.97 Mil |
2．50.1” | 12．50.49” |
| 50 < Rz≤200 1.97 Mil < Rz≤7.87 Mil |
80.31” | 401.57” |
表3。非周期轮廓曲线的粗糙度参数Rz、Rv、Rc和Rt的采样长度
3.使用确定的采样长度来测量粗糙度参数的值。
4.当测量结果在表1到表3估计的Ra或Rz范围内时，使用截止值。当测量结果超出估计的Ra或Rz范围时，将截止值更改为所测量Ra或Rz范围对应的采样长度。
5.使用到这一步的步骤所确定的采样长度来测量所需的参数。
第四根据测量结果判断参数是否在阈值限值范围内。
使用步骤2中的目视检查来确定目标的表面纹理是均匀的(周期性的)还是在不同位置不同的(非周期性的)。
案例1:目标表面纹理均匀。
将从整个目标表面测量的参数与图中或产品技术信息中所示的所需值进行比较。然后根据16%规则或最大值规则判断参数是否在允许范围内。
Case.2目标在不同位置的表面纹理不同。
将从目标上不同位置确定的参数与图中或产品技术信息中所示的所需值进行比较。然后根据16%规则或最大值规则判断参数是否在允许范围内。
| 16%规则 |
|---|
当要求的值被表示为参数的上限时，测量高度方向(Ra, Rz)上参数最大的位置，这是由目测判断的。从获得的粗糙度轮廓(一个评价长度)中切割出的整个采样长度计算出的那些参数，如果超过要求值的16%或更少，则被判定为通过。 |
| 最大值规则 |
|---|
| 当图中或产品技术资料中所示的要求值为最大值时，如果从整个靶面面积确定的参数值小于或等于要求值，则全部通过。 |
