了解表面粗糙度符号
表示机加工和结构部件表面纹理的符号用于工业图中。使用这些符号的图形表示在ISO 1302：2002中定义。
本节将解释如何编写这些符号以指示曲面纹理。
术语解释
| 表面纹理 | 这是诸如机器部件和结构部件表面的粗糙度，去除加工，折痕方向和波纹等因素的一般术语。 |
|---|---|
| 去除加工 | 这是指通过机械加工或类似方法从部件中除去表面层。 |
| 折痕方向 | 这是在去除加工过程中形成的清晰折痕的方向。 |
表示目标表面的符号和这些符号的位置
当图像纹理被图案化时，表示目标表面的符号用两条具有不同长度的线表示，它们之间的角度为60°。
该表面粗糙度指示方法示出了如下所示的表面指示符号上的表面粗糙度值，截止值，采样长度，加工方法，折痕方向符号和表面波纹的信息。
- 答：通带或采样长度和表面纹理参数符号和值
- B：需要多个参数时的第二个和后续参数的指示
- C：加工方法
- D：折痕及其方向
- E：加工津贴
在图案地表示表面粗糙度时使用如下所示的描述符。但是，一般来说，标准条件，它以红色显示，省略，并且在必要时仅包括蓝色的指示。
| 象征 | 意义 | 解释图 |
|---|---|---|
 |

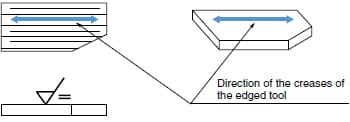

在加工过程中由边缘工具制造的折痕与在图中捕获的表面中捕获的表面平行。 例子形状的表面 |
 |
 |

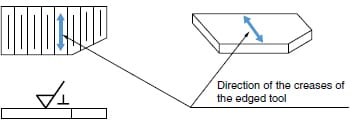

在加工过程中由边缘工具制造的折痕垂直于在图中捕获的表面捕获的表面。 例子形表面（转动车床;从侧面看），圆柱形地面 |
 |
 |

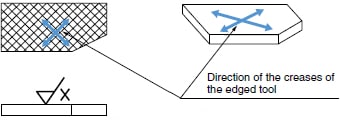

由加工期间的边缘工具制造的折痕在图中捕获的表面上彼此相互交叉，其中写入符号。 例子珩磨完成表面 |
 |
 |

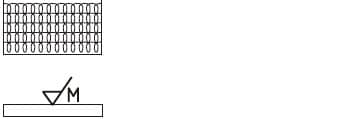

边缘工具在加工交叉期间由边缘工具制成的折痕或没有设定方向。 例子覆盖表面，超级成品表面，面部铣削或结束铣削表面，已过滤 |
 |
 |

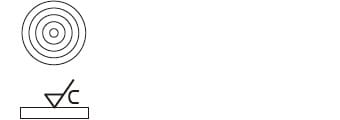

在加工过程中由边缘工具制造的折痕主要是与写入符号的表面的中心相对于符号的中心的同心圆。 例子面向表面 |
 |
 |

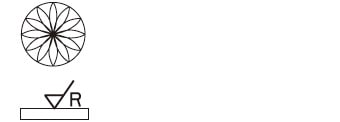

在加工过程中由边缘工具制成的折痕主要是与写入符号的表面的中心有关的径向模式。 |
 |
