基于“接触测量”的检测
什么是接触定位传感器?
大纲

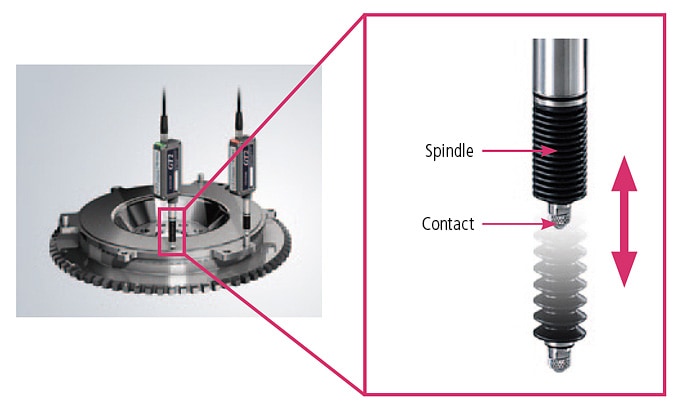

顾名思义，这是一个通过直接接触目标来测量目标位置的传感器。如图所示，当主轴高度发生变化时，传感器内部计算出位移量。接触定位传感器主要用于检测目标的高度、厚度或翘曲。

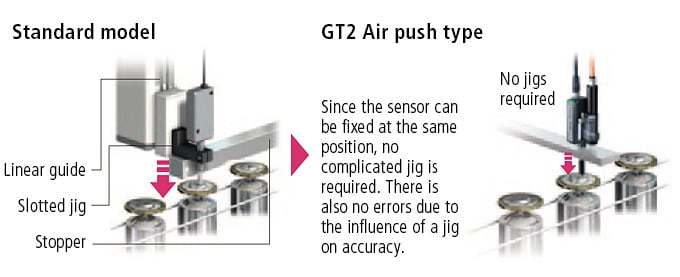

气推式，通过伸长主轴进行测量
由于可以在传感器头固定的情况下进行测量，因此不需要任何机构来移动传感器头。节省了安装空间，大大减少了安装过程中的工时。
特性
下表显示了不同检测系统的典型特性。
基于检测方法的传感器类型比较
| 项 | 归纳 | 光学 | 超声波 | 激光焦点 | 联系 |
|---|---|---|---|---|---|
| 检测到目标 | 金属 | 几乎所有的材料 | 几乎所有的材料 | 几乎所有的材料 | 固体 |
| 测量距离 | 短 | 正常的 | 长 | 短 | 短 |
| 精度 | 高 | 高 | 低 | 高 | 高 |
| 响应速度 | 快 | 快 | 慢 | 正常的 | 慢 |
| 灰尘、水、油等。 | 不受影响 | 正常的 | 正常的 | 正常的 | 不受影响 |
| 测量表面 | 正常的 | 小 | 大 | 小 | 小 |
| 项 | 归纳 | 光学 | 超声波 |
|---|---|---|---|
| 检测到目标 | 金属 | 几乎所有的材料 | 几乎所有的材料 |
| 测量距离 | 短 | 正常的 | 长 |
| 精度 | 高 | 高 | 低 |
| 响应速度 | 快 | 快 | 慢 |
| 灰尘、水、油等。 | 不受影响 | 正常的 | 正常的 |
| 测量表面 | 正常的 | 小 | 大 |
| 项 | 激光焦点 | 联系 |
|---|---|---|
| 检测到目标 | 几乎所有的材料 | 固体 |
| 测量距离 | 短 | 短 |
| 精度 | 高 | 高 |
| 响应速度 | 正常的 | 慢 |
| 慢 | 正常的 | 不受影响 |
| 测量表面 | 小 | 小 |
