什么是感应式接近传感器?
传感器种类繁多,每一种都有优缺点。本节将详细介绍接近传感器。
大纲
一个ob平台 可以探测接近传感器的金属目标,而无需与目标进行物理接触。电感式Proximity sensor根据工作原理大致可以分为以下三种类型:高频振荡型采用电磁感应,磁性型采用磁铁,电容型采用电容变化。
原理及主要类型
一般传感器

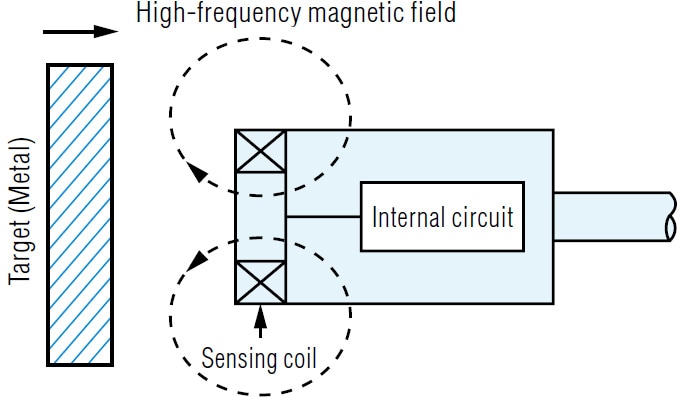

振荡回路中L线圈产生高频磁场。当一个目标接近磁场时,一个感应电流(涡流)在目标中流动的电磁感应。当目标接近传感器时,感应电流流量增大,导致振荡电路上的负载增大。然后,振荡衰减或停止。传感器通过幅度检测电路检测振荡状态的这种变化,并输出检测信号。
Nonferrousmetal类型
高频振荡类型包括有色金属类型。有色金属型包含振荡电路,在振荡电路中,由流经靶内的感应电流引起的能量损失影响振荡频率的变化。当一个有色金属目标,如铝或铜接近传感器,振荡频率增加。另一方面,当铁等黑色金属目标接近传感器时,振荡频率降低。当振荡频率高于参考频率时,传感器输出检测信号。
磁性物体和非磁性物体记住,磁性物体容易被磁铁吸引,而非磁性物体则不然。
磁性 | |||
---|---|---|---|
通用模型的距离检测 | |||
铝检测距离的检测模型 | |||
典型的金属 | 铁/ SUS440 | SUS304 * | 铝/铜/铜 |
磁性 | |||
---|---|---|---|
通用模型的距离检测 | |||
铝检测距离的检测模型 | |||
典型的金属 | 铁/ SUS440 |
SUS304 * | 铝/ 铜/铜 |
* SUS304具有中间性质。
