基于“光”的检测
什么是光纤传感器?
传感器种类繁多,每种类型都有优缺点。本节将详细介绍光纤传感器。
大纲
的光纤传感器具有连接到光源的光纤,以允许在狭窄的空间或小轮廓是有益的检测。
原则及主要类型

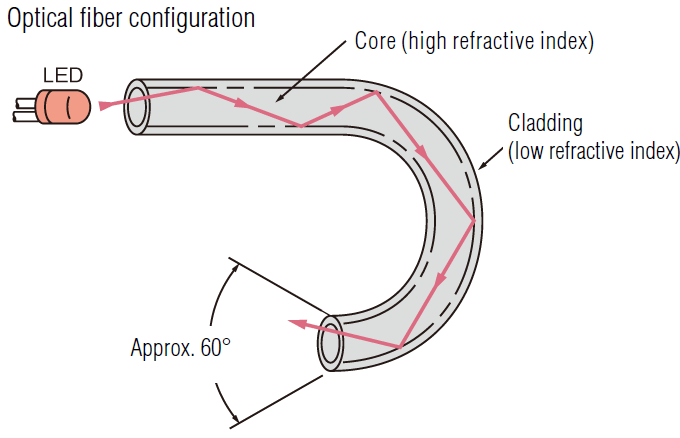

光纤由纤芯和包层组成,它们的折射率不同。光束通过覆层壁的反复反射穿过核心。光束在通过光纤时没有任何光量损失,以大约60°的角度分散并发射到目标。
岩心分为以下几种类型:
塑料类型
塑料纤维的芯由一个或多个丙烯酸树脂纤维组成,纤维直径为0.25至1毫米、0.01"至0.04",包裹在聚乙烯护套中。塑料纤维重量轻,性价比高,而且灵活,这就是为什么它们是最常见的光纤传感器类型。
玻璃类型
玻璃纤维由10 ~ 100 μm、0.39 ~ 3.94 Mil直径的玻璃纤维包裹在不锈钢管中。这使得它可以在较高的工作温度(350°C 662°F max.)下使用。
光纤传感器分为两类:侧束型和反射型。该thrubeam类型包括发射器和接收器。反射型是一个单元,有三种类型:平行型、同轴型和分离型。3是基于光纤截面的形状。
类型 | 描述 |
---|---|
平行 |
一般用于塑料纤维。 |
同轴 |
高精度型,由核心(发射机)和周边区域(接收机)组成。无论目标从哪个方向进入检测区域,操作位置都可以保持不变。 |
单独的 |
这种类型,包含几个10 μ m 0.39密尔玻璃纤维直径,有单独的区域为发送和接收。 |
类型 | 描述 |
---|---|
平行 |
一般用于塑料纤维。 |
同轴 |
高精度型,由核心(发射机)和周边区域(接收机)组成。无论目标从哪个方向进入检测区域,操作位置都可以保持不变。 |
单独的 |
这种类型,包含数μ m 0.39 Mil直径的Mil玻璃纤维,有单独的区域用于发送和接收。 |
