光纤传感器
光纤传感器,使用不同的光纤单元,以支持各种应用在几乎任何环境。这些是可靠和易于使用的设备,具有高功率,可以自动调整实时条件,并有一个直接的显示,消除任何猜测。

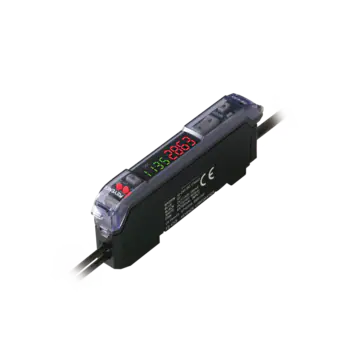

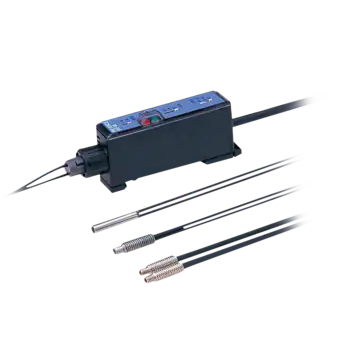

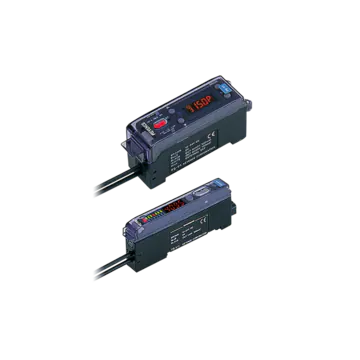

阵容
特性
世界上最聪明的光纤头
内置指示灯的光纤现在允许快速状态或校准检查,只需查看光纤头。
易于阅读的OLED显示屏
OLED显示屏易于阅读,菜单结构非常简单,具有直观的导航和容易理解的信息。
特性
Hex-shaped头
容易,无故障。牢不可破的纤维以直角离开外壳,就像一个潜望镜。
ToughFlex头
弹性不锈钢护套保护纤维免受日常磨损。
光纤传感器是一种用于检测LED(或其他设备)发出的光的仪器。这些设备最常用于工厂自动化环境。
光纤有两个不同的组件,一个放大器和传感器头。放大器包含了传感器和光源的“大脑”。光纤电缆/光纤头仅用于传输和接收光。
由于传感头中没有电子元件,光纤传感器通常用于狭小空间、恶劣环境或其他传感器无法使用的地方。
光纤传感器原理
光纤传感器通过将光发射到目标上或穿过目标,并测量返回的光的增加或减少来检测目标条件。
光纤传感器的光学原理
光的特性包括直线性、折射性和反射性。光纤传感器利用这些特性来实现各种类型的检测。
镜面反射和反向反射
镜面反射是光的入射角和反射角在平面上(如镜子或玻璃)相同的反射。反向反射是指光线投射在两个以直角安装的反射表面上,并从两个表面反射出去,并以入射光的相反方向传播的反射。
折射
光通常直接通过空气或水传播。然而,如果光通过不同折射率材料之间的边界表面,传播的方向会发生变化。这种现象被称为折射。
极化
光波通常向不同的方向振荡。极化是指振荡被限制在一个方向上。限制振荡方向的装置称为偏振滤波器。然而,限制特定方向振荡的偏振滤光片会阻挡垂直方向振荡受限的光。
光纤传感器的检测原理
光纤传感器有几种类型。检测方法包括射束、反射、后反射和确定反射。每种方法用于不同的应用和目标。

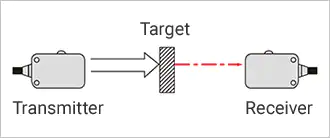

Thrubeam模型
Thrubeam型号包括对面安装的发射器和接收器。当目标在发射端和接收端之间通过时,光被阻挡,通过确定接收到的光强度的下降来进行检测。探测距离范围从几英寸到几英尺。稳定性达到高抵抗污垢和灰尘。不透明的目标可以被检测到,无论反射率,颜色,或材料。

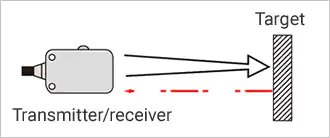

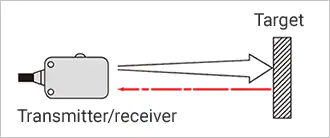

反射模型
在反射模型中,发射器发射的光击中目标,反射光返回到接收器。目标检测是基于返回到接收器的反射光的量。因为探测距离范围从几英寸到几米,在安装期间的调整是难以置信的容易。即使是小目标也能探测到。

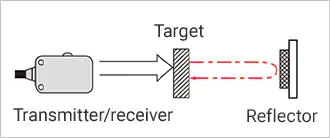

Retro-reflective模型
反向反射模型检测从安装在发射机对面的反射器返回的光量。当目标通过时,反射器发出的光被阻挡,从而减少了接收到的光的数量。目标是通过测量这种减少来检测的。安装方便,检测距离范围从几英寸到几英尺。检测也不太可能受到目标颜色或角度的影响,不透明的目标可以被检测到,无论形状,颜色或材料。

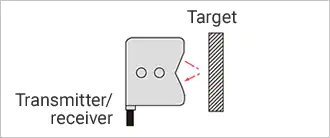

Definite-reflective模型
在确定反射模型中,光线以特定的角度发送和接收,在固定的距离上形成一个相交点。这确保只在光轴相交的地方执行检测。这些模型通常用于目标相对较近的情况,背景抑制非常重要。
漫反射模型
在漫反射模型中,光被发射出去,目标被用来将光反射回传感器。发射器和接收器或封装在一起,不需要单独的接收器或反射器。任何反射目标都可以被检测到,颜色也可以被区分。
光纤传感器的优点
光纤传感器是紧凑的,因为检测电路位于放大器,允许在狭窄的空间进行检测。安装和调整都很容易,而且设备具有高的环境电阻——这只是光纤传感器提供的一些优点。
光纤头结构紧凑,适合在狭小的空间中安装。此外,连接光纤头的电缆高度灵活,允许电缆很容易路由。例如,光纤安装在机械臂上是很常见的。
此外,由于光纤单元不包含任何电路,它们可以抵抗温度、湿度、振动、冲击和流体。这确保了高的运行可靠性,即使在电气噪声产生的位置。
大多数光纤传感器使用来自LED的光来检测目标,从而可以检测各种各样的材料。与其他传感器相比,这也允许更快的响应时间。
各种各样的目标材料可以被探测到,包括金属、玻璃、塑料、木材,甚至液体。对于低反射率目标材料,如橡胶和海绵,也可以进行稳定的检测。这是通过增加发射光的数量来实现的。一些型号还包括一个调节光强的开关,以帮助解决光强饱和问题,过多的光。光纤单元以高速发射光,光纤传感器没有移动部件,大大减少了操作和响应时间。
光纤传感器有几种类型的检测方法,包括射束、反射式、反反射式和确定反射式。每种方法都使用LED或其他光源进行非接触式检测。这可以防止对目标和传感器造成损害。
光纤传感器有几种类型的检测方法,包括射束、反射式、反反射式和确定反射式。每种方法都使用LED或其他光源进行非接触式检测。非接触式测量确保目标不被损坏,同时也保护传感器。
一些光纤传感器还能够通过增加发射光的功率进行远程探测,同时仍然具有快速的响应时间。这一系列的传感选项允许用户选择正确的组合,以最适合他们的特定需求。
光纤传感器案例研究
高温环境下的目标检测

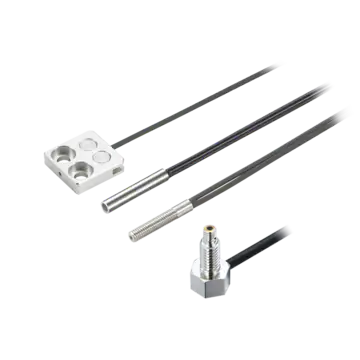

在干燥室等高温环境下,带有检测电路的传感器可能会随着检测电路的升温而损坏。然而,FU系列光纤单元在传感头中没有检测电路。耐热纤维单元可以处理高达300°C(572°F)的温度。

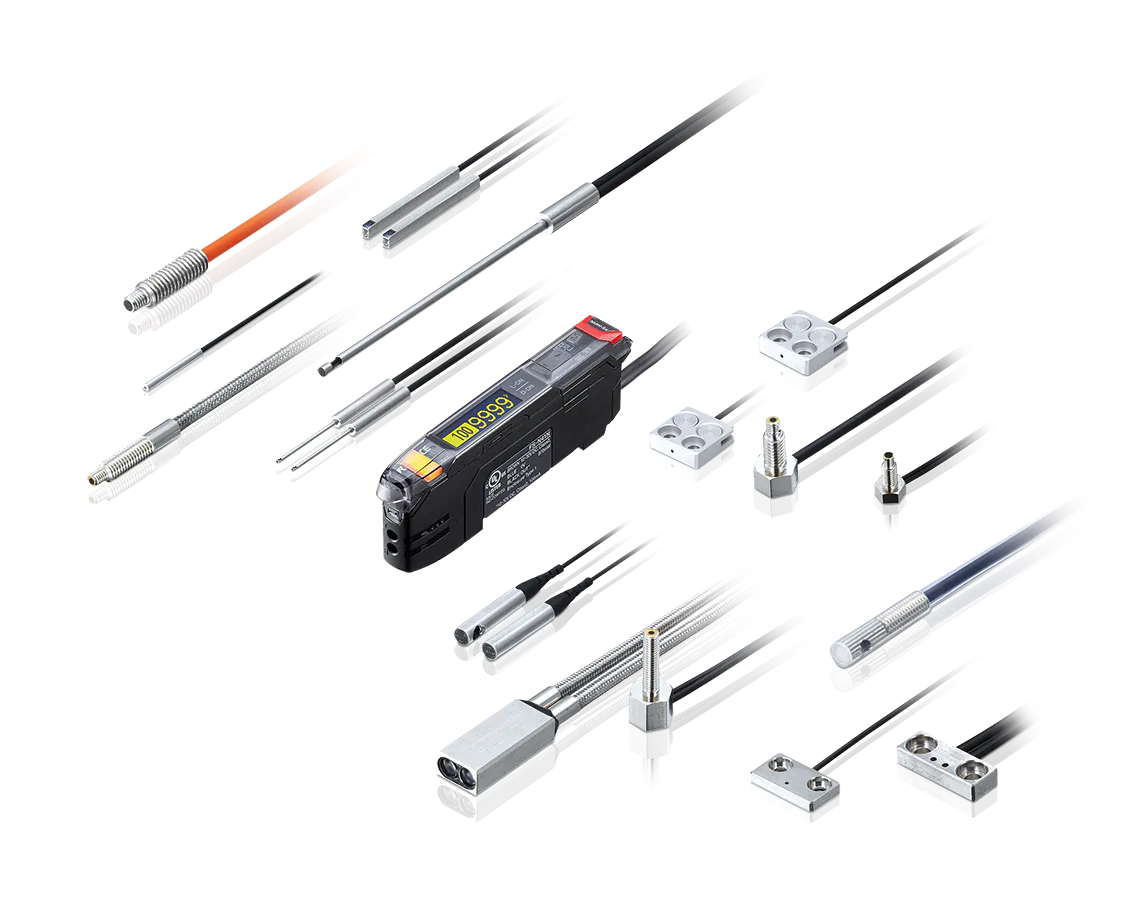

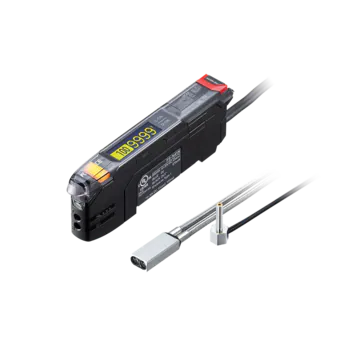

新开发的NEO抛物型LED的高输出FS-N40,接收光强度是传统型号的7.5倍。同时,TERA电源模式可以提供220倍的功率,只需轻按开关即可。这些特点使远程探测不受热的影响。
产品检测下降
当使用传感器检测掉钢球(或类似的东西)的数量时,目标的位置将不一致。由灰尘或污垢引起的光强变化也会导致错误的检测。只有经过的目标引起的光强突然变化才会被检测到。
FU- e40光纤单元(FU系列)使用一个面光来检测通过不同位置的目标。该放大器可以忽略由灰尘或污垢引起的光强的逐渐变化,确保只有通过目标引起的突然光强变化才被检测到。此外,由于光线是聚焦的,这种传感器可以在拥挤或狭小的空间中使用。
关于光纤传感器的常见问题
光电传感器利用光来探测目标的存在或缺失。这种传感器通常使用LED作为光源,由光发射器和光接收器两部分组成。当目标通过发射机和接收机之间时,反射或阻挡的光被转换成电信号并输出。
虽然光纤传感器以基本相同的方式检测目标,但放大器和头部是由一个光纤单元连接的。由于输出光的放大器和发射机和接收机是分开的,这些设备可以以不同的方式组合,因此可以在不同的环境中进行检测。光纤单元也非常薄和紧凑,因此可以安装在更广泛的位置。
当检测小目标时,更有可能出现检测错误。较慢的响应速度也可能会阻止探测到小的、掉落的目标。
为了防止这种误差,在检测小目标时,选择具有小光轴的射束传感器或使用狭缝减小光轴。这样做将稳定探测,同时仍然提供足够大的区域捕捉目标。
FU- e40光纤单元(FU系列)使用一个面光来检测通过不同位置的目标。该放大器可以忽略由灰尘或污垢引起的光强的逐渐变化,确保只有通过目标引起的突然光强变化才被检测到。此外,由于光线是聚焦的,这种传感器可以在拥挤或狭小的空间中使用。
