激光位移传感器
KEYENCE的激光位移传感器可以非接触式测量目标的高度、位置或距离。通过配对多个传感器,还可以进行厚度和宽度等测量。高精度位移传感器可分为两类:共焦和激光三角测量。两者都为非接触式测量提供了准确可靠的解决方案,但根据应用的不同,一种类型可能比另一种具有优势。
高精度测量(反射距离传感器)
特性
多色共焦方法可以实现传统系统无法实现的性能

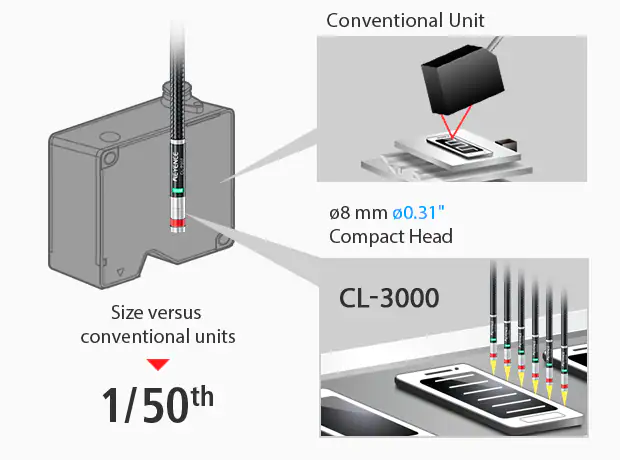

紧凑和轻便
紧凑的传感器头,包括工业上最小的约8毫米ø0.31”,几乎可以在任何地方进行测量。利用以前不可能的安装位置、平行安装和其他一度无法实现的好处。

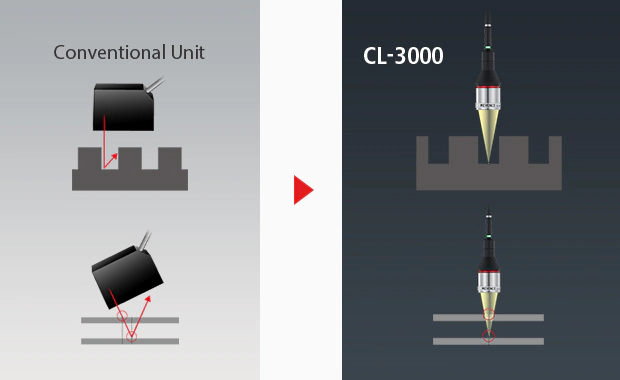

适用于弯曲、不平整、粗糙的表面

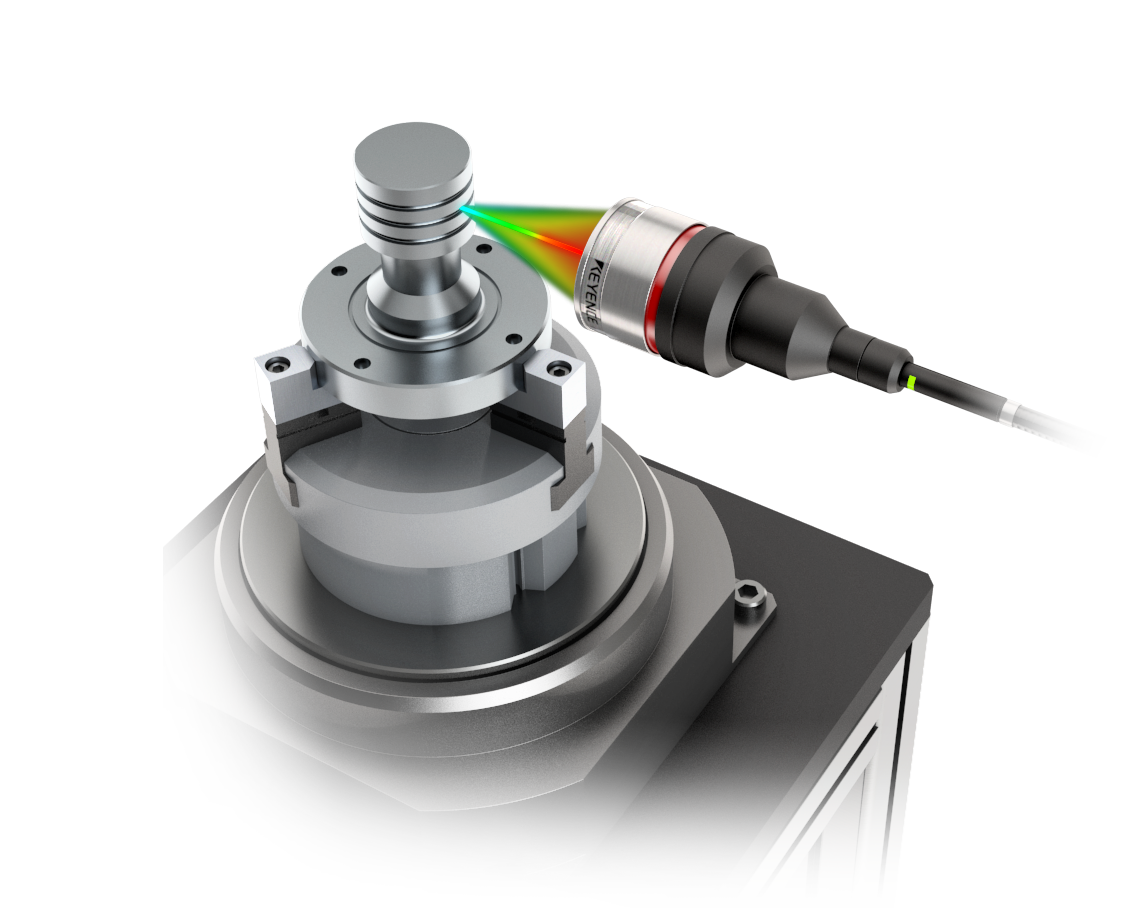

CL-3000使用多色共聚焦技术。具有更宽的测量范围和更好的角度特性,在任何表面或形状上获得高精度的测量,而无需担心安装问题。

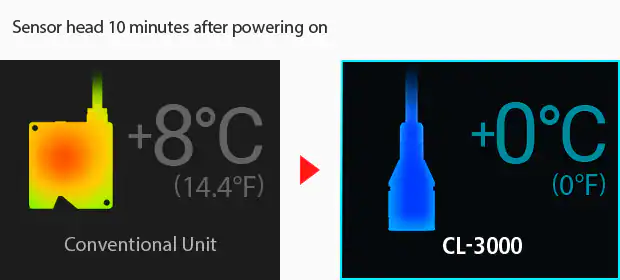

不受高温或电噪音的影响
传感器头本身没有电子元件,只有镜头。这有助于消除由于发热、电噪声或光轴偏差而产生的测量误差。
特性
对任何目标的稳定测量
根据目标的实时反馈,自动调整激光强度至最佳水平。
各种传感器头可用
处理任何测量情况,感谢20多个不同的传感器头阵容。
反射距离传感器
特性
传统图像传感器的检测不可靠,但IX-H的检测稳定
传统的图像传感器
低对比度的目标很难被发现
对于颜色或材料相似的目标,光与暗的区别并不总是清晰的,这可能导致检测不稳定。
IX-H
目标对比并不重要
基于高度的检测保证了即使在目标与背景对比度较低的情况下也能得到稳定的检测结果。
常规激光传感器不可靠的检测,但IX-H稳定的检测
传统的激光传感器
位置和方向的变化导致错误检测
目标位置和方向的变化会导致激光击中目标的点发生变化,从而导致不正确的检测。
IX-H
位置调整工具跟踪未对准的目标
摄像机跟踪目标的位置、方向和位置,使其能够识别每个目标的目标位置。
KEYENCE的一维激光位移传感器可以非接触式测量目标的高度、位置或距离。通过配对多个传感器,还可以进行厚度和宽度等测量。高精度位移传感器可分为两类:共焦和激光三角测量。两者都为非接触式测量提供了准确可靠的解决方案,但根据应用的不同,一种类型可能比另一种具有优势。
下面对一维激光位移传感器的各种类型、测量原理和优点进行介绍。
多色共焦法
共焦位移传感器在同一轴线上发射和接收光线。多色共焦传感器使用的光源可以发出多种颜色(波长)的光,每一种颜色都有独特的焦距。传感器通过检测目标当前聚焦的颜色来测量到表面的距离。Keyence的CL-3000系列传感器采用了比传统型号更明亮的光源,在整个测量范围内都能产生稳定的测量结果,无论表面的反射率如何。
激光三角测量法
基于激光三角测量的位移传感器利用从目标反射回来的光的返回角来计算位置。激光从传感器发射出来,并被目标表面反射。部分反射光通过镜头聚焦在传感器头部的接收元件上。根据目标与传感器之间的距离,光线的返回角度会发生变化,照射到接收器的不同位置,从而被检测到。LK-G5000系列采用高分辨率CMOS,稳定地测量微小的变化是位移。
共焦面扫描法
表面扫描共焦激光位移计利用音叉快速振动物镜。这将使激光的焦点在测量范围内高速上下移动。反射光聚焦在针孔上,其中一些光通过针孔进入光接收元件。当光线聚焦在目标上时,更强烈的光线通过针孔,物镜的位置被记录下来,并与目标位置相关联。KEYENCE公司的LT-9000系列采用了一个音叉在z轴上进行扫描,一个振荡单元在x轴上进行扫描,采用ø2µm的超细波束点,具有较高的精度和稳定性。
激光位移传感器的好处
这些传感器能够测量不同材料和特性的目标的一个主要原因是,它们可以执行高精度的非接触测量。可以选择最优的激光位移传感器来匹配应用或目标材料(如透明或光滑的目标)。
如果目标由金属或不容易划伤的一些其他硬质材料制成,则可以用卡钳,千分尺或其他这种仪器测量,该仪器直接或用LVDT或其他这种接触位移传感器在inline中触摸目标情况。但是,由于目标软柔软时,由于测量压力可能发生错误。对于质量受到诸如晶片,薄膜和敏感发际金属表面等接触影响的精致目标,可以使用非接触式激光位移传感器来测量,而不必担心误差和目标损坏。因为它们允许稳定,非接触式测量即使是透明或光滑的表面,而激光位移传感器也可以实现各种可能的应用。
在涂装、焊接和组件安装等自动化过程中,准确的设备定位是必要的。KEYENCE公司的多色共焦法激光位移传感器的头部结构紧凑、重量轻,可以方便地安装在设备上,精确地确定到目标的距离,在不牺牲设备操作的情况下实现高精度的位置控制。
分离分光镜单元,并将镜头作为头部的唯一关键部分,使CL-3000共焦位移传感器的头部紧凑而轻巧,可以轻松安装在设备上。光沿同一轴线进行测量,因此也可以在没有盲点的情况下测量目标窄间隙的高度。此外,由于热或电磁噪声,磁头不会产生误差,确保稳定的测量。在设备控制方面,激光位移传感器可以在高速下测量目标高度,并将这些信息反馈给控制设备。这使得在传输过程中,可以实时测量阶梯状目标或略微倾斜的目标的高度。其结果是,在自动化过程中可以保持质量。
激光位移传感器案例研究
玻璃厚度测量(一面有图案)
当表面反射率在玻璃表面和图案表面之间的不同之处时,当用位于玻璃的每一侧的激光位移传感器测量厚度时,在图案表面上发生跟踪误差。CL-3000共焦位移传感器使用多色共聚焦方法,该方法测量投影光在焦点中的位置,允许稳定且高精度的测量不受从目标反射的光强度的差异影响的。这最大限度地减少了跟踪误差的效果,提高了检查周期时间。
分配器喷嘴高度测量与控制
要确保先进、高精度的自动涂膜,不仅需要精密的点胶机器人,还需要高性能的位移传感器,它与喷嘴一起移动,充当点胶机的眼睛。安装CL-3000系列共焦位移传感器,使其跟随分配器喷嘴,通过实时测量和反馈目标高度,实现喷嘴高度控制。紧凑和轻量化的头可以方便地安装在点胶机喷嘴旁边,减少操作停止时的残留振动。多色共焦技术采用同轴系统,提供更宽的测量范围,并确保稳定的高度测量和反馈控制,而不受透明、镜面或材料的光滑表面或形状(如凹面、高度差异、倾斜或圆形表面)的影响。
关于激光位移传感器的常见问题
CL-3000系列共焦位移传感器不仅可以稳定地测量透明玻璃,还可以高精度地测量多种目标材料和形状。当然,非接触式测量消除了损坏玻璃的担心。在CL-3000系列中,多达六个头可以同时连接到一个控制器上。例如,用一个控制器和五个头组成的系统测量玻璃的四边和中心,或用四到六个头测量六头,可以稳定地检测玻璃的平面度。
通常,当用激光位移传感器测量时,由于激光穿过PCB内部的激光而发生漫反射。这可能导致不稳定的测量值。Keyence CL-3000系列共焦位移传感器可以以多个波长发射激光,以计算并测量将目标表面带到焦点的光的波长带。即使对于PCB和其他易于渗透的其他此类目标,也可以高精度地获得稳定的测量值。
CL-3000系列共焦位移传感器的超紧凑头可以在任何材料或表面上进行高精度测量。本指南中包含了汽车和金属部件行业中使用该特性的各种应用。
根据设置条件,激光位移传感器可能无法达到规格中列出的精度。使用激光位移传感器采用一般三角测量为例,本指南解释了测量误差的原因,以及消除误差和增加稳定性的方法。
本指南包含广泛的测量方法:厚度,宽度,高度/台阶,外径,行程,跳动/振动,偏心,翘曲/平整度,角度,间隙/间隙,目标弯曲,半径,内径,定位,轮廓线和3D形状。
