视觉传感器
阵容

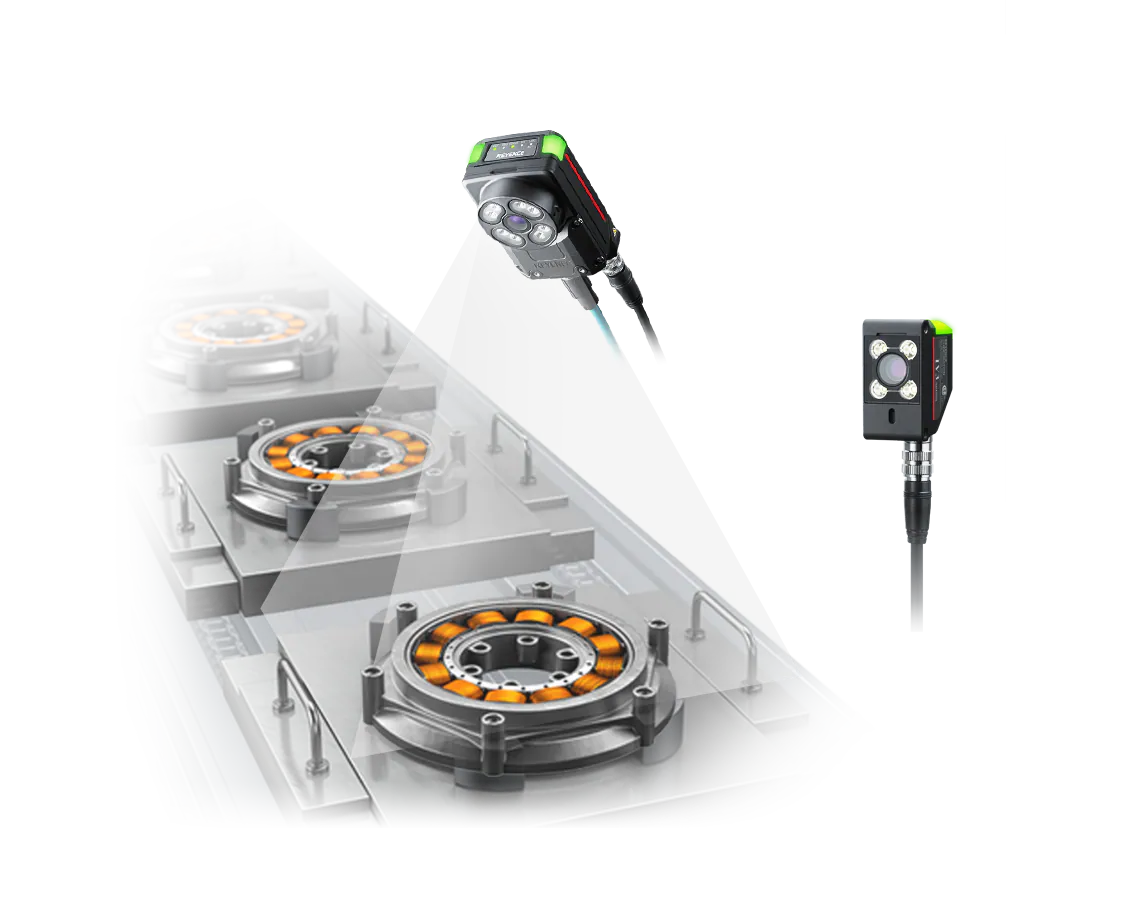

与传统模型不同，IV3系列视觉传感器具有内置AI，可通过专门用于存在和差异检查，使用其AI自动确定成像条件和检测条件。安装和操作简单：只需确定要关注的部分并注册最少一个OK和一个NG图像。不需要专门的知识或广泛的时间和精力。一体化设计包括镜头和照明，消除了需要选择这些设备并允许立即定位检测结果，没有来自环境光的不利影响。使用带内置高性能CPU的小型放大器进行设置操作，无需单独的高性能PC。超紧凑型头部支撑了50至2000 mm的大量安装距离，最大视野为1822×1364mm，允许从极宽的角度检测，从而实现各种各样的应用。
IV2系列视觉传感器中的AI专门用于存在和差异检查。用户只需将至少注册一个OK和NG产品映像以完成设置。AI自动配置亮度，焦点和检测，允许易于采用和操作，没有专门的基于图像的差异化技能或需要的广泛的时间和精力。使用带内置高性能CPU的小型放大器进行设置操作，无需单独的高性能PC。IV2系列还提供了与IV系列相同的易用性，包括具有紧凑型放大器和触摸屏显示器的直观操作，并通过安装在超紧凑型头上的高可见度LED的即时OK / NG通知，内置照明。使用AI用于检测功能和设置条件也大大提高了现场可用性。
由于综合照明，IV系列是主要销售“简单轻易”的视觉传感器，具有经过验证的曲目记录。除了颜色，形状和基于边缘的差异之外，传感器也能够进行字符识别（OCR）。自动亮度调整和高精度自动聚焦平均用户只需触摸紧凑型监视器上的检测目标以进行检测。STARTUP在仅1分钟内也可用各种分析操作。紧凑型头还配备了高强度的Hi-R照明。设备几乎可以安装在任何地方，内置照明在整个视野下提供明亮，均匀的照明，以便稳定检测。传感器头阵容包括十种不同的模型，以满足各种检测，距离，视野和目标尺寸要求。
当位置未固定时，AI系列检测到区域上的目标，反射不稳定，或者分辨产品。欧宝官网开户通过覆盖区域，可以容易地检测到未对准或旋转的目标。该系列的范围高达160毫米（6.30英寸），提供硬连线和M8连接器电缆选项。
视觉传感器分析摄像机捕捉到的图像，以确定目标是否存在，或确定目标形状和颜色之间的差异。
紧凑，集成传感器头包括摄像头，照明和控制器，使配置和操作比视觉系统更简单。
视觉传感器与光电传感器、光纤传感器等通用传感器的不同之处在于其能够进行多点批量检测和同时进行颜色和形状区分。视觉传感器在检测设置方面也提供了高度的自由度，使得用一个视觉传感器执行各种检测成为可能。此外，由于利用图像捕获广阔区域的原理，即使目标位置不是恒定的，也可以进行检测。
视觉传感器的原理
由视觉传感器中的摄像机捕获的图像通过镜头，并由光接收元件转换为电信号。然后根据光接收单元的像素数分割出的光/暗信息和强度信息，确定目标的亮度和形状。
在视觉传感器中，最常用的光接收元件是CMOS，这是一种半导体，它作为一个“电子眼”，通过放大和直接检测来自每个像素的信号，实现高速传输。因为每个像素都有自己的放大器，当读取电信号时产生的电噪声可以被抑制。与具有高压模拟电路的ccd图像传感器相比，cmos由于其数字电路消耗更少的功率，而且污点和晕光通常不存在问题。
这些优势使视觉传感器由于其紧凑的尺寸和稳定、高速的检测性能，成为各种制造场所的流行选择。
视觉传感器的类型
视觉传感器有两种类型：单色或颜色。这两种类型将由镜头捕获的亮度转换为电信号并使用光/暗度和强度信息来确定目标的轮廓，亮度和形状。然而，光接收元件的结构和两种类型之间的图像处理原理是不同的，并且每个差异化方法的特性也不同。
单色视觉传感器:
单色视觉传感器不包括用于提取红色，绿色和蓝色（RGB）颜色的拜耳滤波器。这意味着单色视觉传感器捕获的图像是清晰的黑白图像，其没有由拜耳滤波器引起的光栅。
这种单色传感器可以为不需要颜色信息的应用提供高速读取和稳定检测，例如读取条形码、测量外部尺寸、匹配模式或计数目标。然而，如果有时需要区分彩色图像，建议使用彩色视觉传感器，因为拜耳滤镜不能连接到单色传感器上。
颜色视觉传感器:
彩色视觉传感器配备有拜耳滤波器，将通过镜头捕获的光分离为RGB颜色。拜耳滤波器附接在光接收元件的前面，并连接到每个像素。随着目标反射的光通过拜耳滤波器，光接收元件上的各个像素获取R，G或B颜色信息。在将获取的颜色信息转换为电信号之后，信号用于通过称为拜耳转换的过程创建单个图像。
这使得颜色视觉传感器不仅可以准确地确定外部尺寸、形状和数量，还可以确定颜色和强度之间的微小差异。
视觉传感器的好处
视觉传感器通过捕捉目标的表面作为图像来检测目标的形状。这消除了对目标的位置和角度的需要，这就消除了定位设备的需要，并能够检测运动中的目标。由于不需要停止输送目标，稳定的检测是可能的，甚至与高速线路。
接触式位移传感器和激光位移传感器从目标上的特定点捕获信息，因此需要多少传感器就需要多少测点。这将导致安装大量传感器并将其定位到所需位置的大量工作。此外，只有在目标停止时才可能进行检测。
另一方面，视觉传感器基于摄像机捕获的图像确定目标形状。然后使用图像指定检测位置，从而消除了对定位设备或用于停止目标的需要。此外，在相机视野中执行检测多点的能力，同时表示与接触式位移传感器和激光位移传感器的大量传感器不需要。能够将必要传感器的数量保持在最低限度明显减少了产品转换所需的工作。
视觉传感器能够进行准确的色差检测。它们的设计也使它们不易受到反射光引起的眩光的影响。即使目标颜色不均匀或检测区域有光斑，这也可以实现稳定的检测。
颜色传感器最常用的用途是颜色区分。然而，在检测区域，微小的色差和色差往往会导致一些颜色传感器的错误检测。由金属部件反射的光引起的眩光也会导致错误的检测。照明设备可以帮助减少眩光的影响，但配置照明条件需要技巧，转换需要很多时间。
然而，视觉传感器可以自动配置色差、眩光和其他因素的设置。这意味着稳定的检测是可能的，即使没有单独的照明设备，甚至细微的颜色差异被检测到。当目标发生变化时，传感器还能够自动检测，并根据需要重新配置检测条件和照明设置。
对于视觉传感器，可以为多个位置配置诸如轮廓，颜色和面积的检测条件，并且可以同时对所有位置进行检测。这消除了安装众多传感器的需要。也可以保存这些各种检测条件。
在传统的系统中，进行各种检测，如存在、轮廓、颜色和面积，意味着根据需要的检测安装颜色传感器、光电传感器或激光位移传感器。
然而，视觉传感器可以在不同的位置同时使用不同的检测条件。使用各种配置设置同时进行检测的能力意味着，传统上需要几个传感器的区别可以在一个设备上完成。此外，保存检测条件的能力意味着它们可以在需要时轻松检索。这不仅有助于大大减少所需的传感器数量，还有助于缩短转换所需的时间。
视觉传感器案例研究
汽车行业
当使用接触式位移传感器、激光位移传感器或颜色传感器检测汽车上的多个焊接螺母或固定内部部件的夹子时，必须使用大量的传感器，并且需要大量的时间进行安装和设置。还需要准确的定位。
然而，具有内置AI的单个IV2系列视觉传感器可以在大至550×412mm（21.65“×16.22”）的区域上进行检测。该区域足够大，可以立即包括多达16个安装的螺母或内部夹子，从而减少需要安装的传感器的总数。此外，由于检测不受来自反射光的眩光的影响，所以即使对于光泽目标，稳定的检测也是可能的。
电气和电子零部件行业
使用视觉系统检查电气元件和电路板的电缆连接，广阔的视野消除了定位的需要，系统的高分辨率确保了稳定的检测，即使是细电缆和小组件。但是，安装和配置这样的系统需要很多时间，而且系统本身也很昂贵。
另外，内置人工智能的IV2系列视觉传感器具有自动对焦和亮度调节功能。这意味着可以在最佳焦距和亮度下检测丢失或不正确的布线。此外，由于单个设备可以覆盖广泛的检测区域，即使是大的pcb也可以很容易地检测。内置的人工智能还可以进行区分颜色、边缘检测等电池线检测所需的设置。
这使IV2系列在功能、易用性和价格方面成为理想的选择。
树脂，橡胶和其他行业
各种类型的传感器可用于检测成型产品上的成型残留，包括光电传感器。欧宝官网开户但需要的传感器数量取决于测点的数量。使用大型模具，检测区域也变得更宽，这使得有必要对众多传感器进行校准。
Keyence的AI系列模式匹配传感器能够捕获曲面作为图像，并且AI用于自动定位目标。这使得定位比光电传感器和其他检测目标上的点的传感器更容易，同时也能够稳定地检测。AI系列也可用于存在检查模式或差异检查模式。享受方便的功能，与通用传感器相同的易用性。
与基于点的检测传感器（如光电传感器）不同，AI系列可实现稳定检测，并提供易于设置和操作的所有必要功能。
关于视觉传感器的常见问题
不对准的产品会导致检测欧宝官网开户目标点的传感器(如光电传感器)出现错误检测。这就意味着需要有定位装置来保证准确的定位。
视觉传感器通过捕捉目标的表面作为图像来检测目标的形状。然后分析目标的特征，确定检测目标的位置和方向。这确保了即使通过目标的位置不对齐也能进行精确的区分。
此外，IV2系列的探测区域很宽(550 × 412 mm 21.65”× 16.22”)，并且可以在区域内的任何地方进行精确的探测和区分，即使是对不对准的目标。
光电传感器和接触式位移传感器从目标的特定点捕获信息，需要与检测点相同数量的传感器。在进行检测之前，所有这些传感器都必须安装和配置。此外，如果产品类型发生变化，则需要大量的时间进行转换。
然而，IV2系列捕获目标表面，能够在视场内探测到多达16个不同的点。这不仅包括存在检查和形状分析，还包括颜色、音高和各种其他差异。最多可以保存32种不同的检测设置配置(针对32种不同的产品)，更改设置就像加载特定目标的配置一样简单。欧宝官网开户
这意味着可以显着降低差异检查所需的传感器的数量以及安装，设置和转换的时间。
抛光金属表面强烈反射光引起的眩光会导致传统系统的误检。采用光电传感器和颜色传感器，单点检测颜色，难以稳定检测。
但是，内置人工智能的IV2系列视觉传感器具有自动对焦和亮度调节功能，即使出现眩光，也不需要单独的照明设备，可以确定最佳的对焦和亮度，从而稳定地进行检测。颜色区分、轮廓和其他因素的检测设置也由人工智能自动配置。
IV2系列使用人工智能，通过确定理想的检测条件，确保即使在光滑的表面也能实现区分，允许用户构建具有卓越检测稳定性的检测系统。
这组视觉传感器应用示例提供了对IV2系列的深入了解，为任何用户提供了简单、稳定的检测。为便于浏览，示例按行业分类。
