安全光窗帘
安全光幕是一种安全装置,它在危险的周围形成一个虚拟的屏障。这些设备符合4类、SIL3类、4类和PLe类的最高安全标准。集成是高效和简单的,占地面积最小,耐用的外壳,以及减少布线的选项。每个型号都达到了IP65/IP67的高外壳等级。
阵容
特征

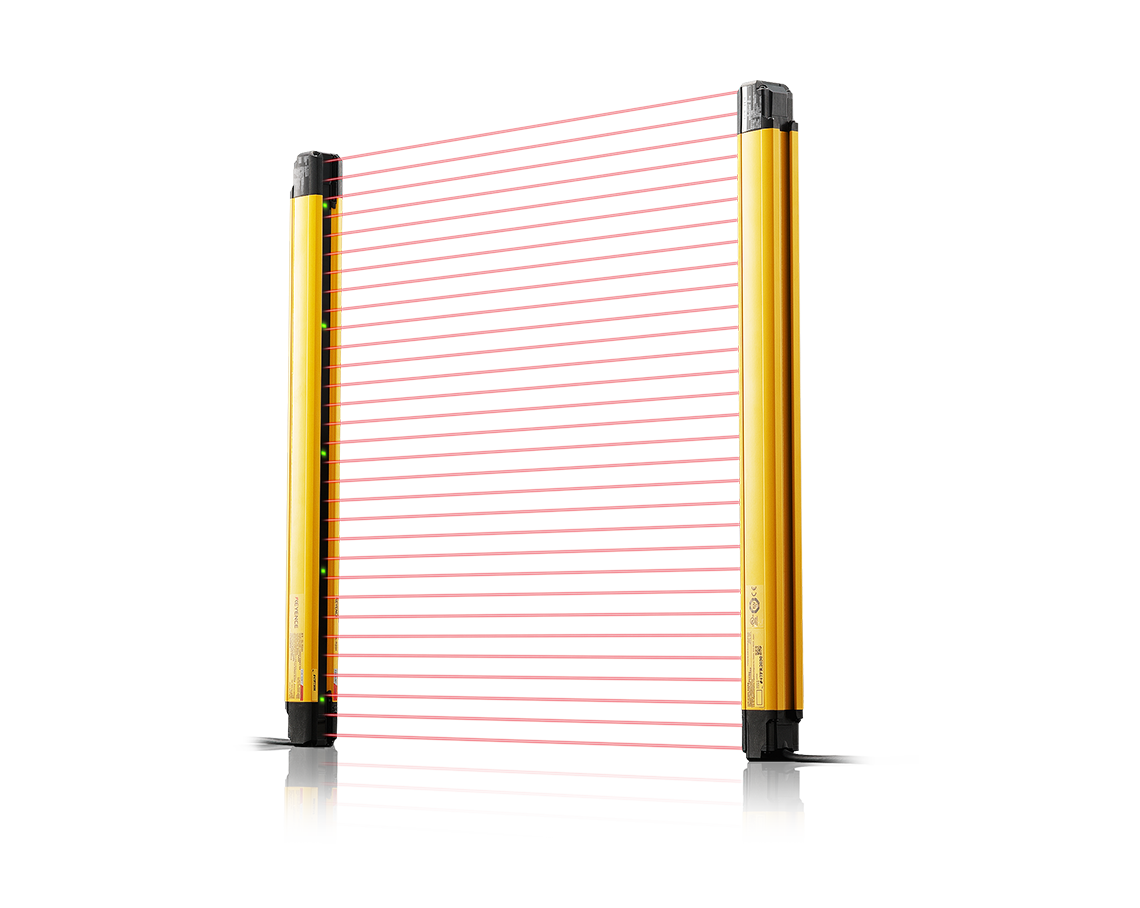

强硬的外观会增加生命和减少停机时间
坚固的金属外壳和凹陷镜片使GL-R耐捻,振动,甚至直接冲击。此外,它的高功率(49'+范围)和增加的机箱额定值(IP65 / IP67)允许GL-R承受最苛刻的环境。
简单的接线,硬件少,工作减少
内置控制器,独特的接线选项和带快速连接电缆的可选安全继电器大大贡献了GL-R系列的简单性。使用快速装备和可确保对齐的工具进一步简化了设置。
特征
无缝集成到设备中
GL-S系列提供纤薄或扁平的车身风格,可以将无缝的设备集成。另外,这些光窗帘是传统窗帘的一半。
快速简便
内置的安装支架和简化的布线使安装快速和容易。
停产系列
安全光幕是一种传感装置,旨在保护人员免受伤害。这些设备最常用于工厂自动化以进行机器保护。与典型的光电传感器不同,安全光窗帘通过冗余信号监测自己,如果检测到内部故障,则会停止危险(例如机器)。
安全灯窗帘如何工作?
安全光幕使用一系列光电传感器,当中断时,将发送信号以停止机器或危险,如果区域被突破。与典型的光电传感器不同,安全光窗帘通过冗余信号监测自己,如果检测到内部故障,则会停止危险(例如机器)。
安全光幕的用途是什么?
安全光窗帘旨在保护人员免受伤害,最常见于制造环境。除了保护人员外,安全光窗帘还可以保护机器免受损坏。这两个应用程序最常被称为“机器保护”。
安全光窗帘的好处
KEYENCE安全光幕符合IEC 61496-1 / UL 61496-1安全标准的4类要求。因此,这些设备提供了优越的安全性能,用于作为电敏感保护设备(ESPE)。
旨在满足IEC 61496-1 / 2要求,通过第三方评估和通过提供卓越的安全性能来评估和认证。这些标准需要设备具有用于检测内部故障的自诊断功能。
满足第4类要求的光幕被公认为具有最高的安全性能。特别是,自诊断功能始终处于开启状态,在发生故障时,窗帘进入错误状态,确保人员和设备的安全。
由于纤薄的设计和宽范围的安装支架,安全光窗子的安装和对准很容易。光幕也比安全围栏或硬防护更灵活,并且需要更少的努力来打开/关闭。这使安全灯罩适合确保需要频繁访问的机器上的安全性。
为防止工人进入危险区域,安全预防措施通常涉及使用机器周围的安全围栏或防护装置。然而,打开和关闭这些设备可能会妨碍效率,如果经常访问机器,则可以频繁访问工具改变,加载/卸载产品等。欧宝官网开户
安全光窗帘允许用户快速,安全,高效地访问机器。纤薄的设计,各种安装支架,内置对齐使安装方便。这意味着窗帘可以安装在各种位置,并且易于适应布局变化。
具有安全灯帘,提供非接触式监控,它们通常具有比机械门开关或其他需要打开/关闭的其他设备更长的使用寿命。与类似的产品不同,这些器件在更欧宝官网开户长的时间内提供卓越的安全性和可靠性。
安全光幕一般安装在设备开口处,使其暴露在灰尘/碎片、液体,甚至直接影响下。然而,KEYENCE光幕采用了坚固、环保的设计,即使在恶劣的环境中也具有更高的可靠性。
使用安全光幕,如果发射机和接收机没有对齐,就不可能进行检测。由于直接冲击或设备振动,安装后可能会出现检测问题。这意味着安全光幕和安装支架必须足够坚固,以防止损坏。KEYENCE安全光幕不仅符合IEC 60529制定的IP65/67外壳保护规范,而且还耐水、油或其他液体。
即使在苛刻的制造部位环境中,大型高功率镜头也有助于防止出现故障的情况,即使在水中暴露于水或油溅,即使在恶劣的制造场地环境中也可以安全使用。
安全光幕案例研究
压力机安全注意事项
在使用冲压印刷机的工厂中,通过提供适当的健康和安全培训,指定监督员和进行目标自愿检查,在整个设施中需要确保安全操作。然而,即使,也不能完全消除压力机周围有关伤害的可能性。
压力机的安全措施包括在压力机间隙安装安全光幕。如果安全光幕被堵塞,压机停止,直到光幕清除后机器才能重新启动,从而保证了工人的安全。
SCARA机器人(水平多关节机器人)的安全预防措施
由于其紧凑的设计和高的运行速度,SCARA机器人通常安装在制造设施。然而,由于有限的安装空间,机器人可能是危险的,如果操作时,一个人是封闭的。工人进入机器之间的转移区域也可能是一个安全问题。
Scara机器人的安全预防措施涉及停止机器人并防止偶然启动。安全互锁开关可用于监控状态,以便如果门打开,机器人会停止。安全光窗帘可以监控设备之间的转移区域,如果工人进入该区域,则停止转移。
6轴机器人的安全预防措施
了解运动中6轴机器人的范围可以非常困难,使机器人危险。在机器人附近进行设备维护特别危险。为了尽可能地减少这种风险,需要多次安全预防措施。
如果一名工人打开一扇门或挡住安全光幕,机器人就会停止工作。安全激光扫描仪也可以用来检测安全区域内工人的存在。
在这种情况下,只有在工人留下的情况下,机器人操作将是可能的,门关闭,并且光幕不再被阻挡。即使在满足所有这些要求之后,工人仍应在重新启动机器之前从外壳外部进行安全检查。
关于安全光幕的常见问题
GL系列光窗帘提供各种选择。高功率GL-R系列包括各种预装配的安装支架以及内置对准指示灯。GL-S系列的紧凑设计允许在狭窄和狭窄的空间内安装。
有三个接线系统。我们的光学同步和单线系统提供减少的接线,而有线同步在需要时提供额外的功能。
传统的光窗帘需要定期维护,以防止由于接收的光强度降低而导致的停机等问题。这种减少可以由未对准(由于冲击或振动)或通过油或灰尘的污染引起。
无论哪种情况都可以减少足够的接收光量以触发光幕停止机器。
GL-R系列光幕的稳健设计可防止未对准,同时也确保稳定检测,即使油或灰尘粘附在镜头上。这不仅有助于防止意外的停机,还需要频繁维护。
在不安全的区域传感器之间存在临界差异,并且安全光幕。如果在安全灯罩中发生内部故障/错误,则自诊断功能检测到问题,安全光幕将进入错误状态并停止机器。区域传感器通常不具有自诊断功能,因此即使在设备中发生故障/错误,传感器仍然可以允许机器运行造成危险情况。主要推荐安全额定设备,如安全灯窗帘,在有可能受伤的任何情况下。
本指南介绍了GL-R、GL-S和SL-V系列安全光幕的主要特点,以及选择正确型号的建议,这是任何想购买安全光幕的人的必读书。浏览KEYENCE的各种安全光幕,找到最符合您需求的型号。
