数控齿轮铣床
1.概述
从古代开始，齿轮就由手工制造，直到18世纪，随着时钟和其他机器的引入，机械化在欧洲得到了广泛应用。在工业革命期间，专门制造齿轮的机器迅速发展。
在齿轮制造中，钢瓶首先被切割成圆形板材，然后加工成毛坯(没有齿的有孔板)，然后进行滚齿(切削齿)、淬火(热处理)和磨削表面和齿的过程。今天，每一个过程都使用数控齿轮制造机器，如滚齿机(切削齿的机器)。这些齿轮制造机器允许操作员轻松调整切削速度和指定齿轮齿的数量。
近年来，以车床为基础的复合加工机床越来越普遍。这些复合加工机可以完成从拉削(镗孔内表面加工)和铣削(切割)到滚刀加工的过程，最大限度地减少转换，并允许在齿轮生产中提高效率。
2.齿轮的主要类型
齿轮有各种形状和尺寸，它们都需要专用的机器进行加工。齿轮可大致分为直齿圆柱齿轮和锥齿轮，与直齿圆柱齿轮切割机和锥齿轮切割机作为专用齿轮切割机，分别。
其他齿轮包括螺旋齿轮，其中有螺旋齿;齿条和小齿轮系统，将旋转运动转化为直线运动;还有以90度角传递运动的蜗轮。
- 一个
- 小齿轮
- B
- 架
- C
- 蠕虫
- D
- 蜗轮
3.常用的齿轮切割方法
切削齿轮齿(滚齿)最常用的方法有成齿法和成形法。

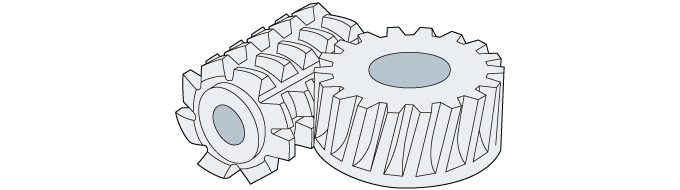

使用该生成方法，将齿条刀具推到将成为齿轮的圆盘上，沿着圆盘的圆周进行切割。虽然这种方法使生产高精度齿轮成为可能，但高成本是一个缺点。精密零件可以在齿被切割后通过磨削或珩磨来完成。齿轮加工广泛采用成齿法，最常用的是滚齿机。
另一方面，成形方法使用配备与所需要的齿轮槽形状相同的刀具的铣床。这种方法可以大批量生产齿轮，而不需要专门的生产机器。
其他制造齿轮的方法包括生产锥齿轮的整形和塑性成形过程，如锻造。
齿轮切割图像的生成方法
- 一个
- 齿条刀
- B
- 齿的移动方向
成形法切削齿轮的图像
每个凹槽都被切割
使用附着在铣床上的专用刀头
4.数控齿轮生产机床
在众多的数控齿轮加工机床中，数控滚齿机是应用最广泛的机床之一，在汽车工业中应用最为广泛。众多的模型已经发展在追求精度和生产效率，进一步授权齿轮生产。
其他数控齿轮生产机床包括成型机，可实现精密切齿;研磨淬火齿轮的研磨机;珩磨机，对淬火后的齿轮表面进行擦洗;还有剃须机，用来完成齿轮。这些机器都用来生产精密齿轮。
