表面粗糙度参数

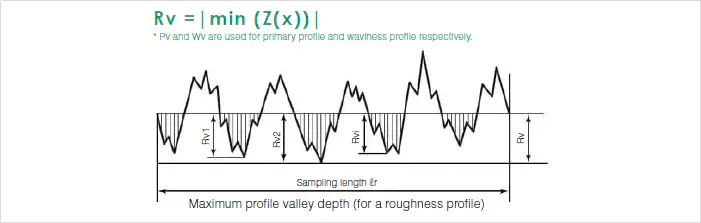

最大剖面谷深(Rv, Pv, Wv)

最大剖面谷深指沿采样长度方向剖面曲线最低的点。

*确定每个低于平均线的区域的山谷。


表面粗糙度参数

本节介绍ISO 4287:1997的主要参数。每个参数根据主要轮廓(P),粗糙度轮廓(R)和波浪形轮廓(W)进行分类,以评价轮廓的不同方面。(当比较波度分量和主轮廓分量的波长时,表面粗糙度分量是波长相对较短的那个分量的凹凸度分量。)


从参数列表中搜索

在高度方向上有峰和谷 算术平均高度(Ra, Pa, Wa)
外形最大高度(Rz, Pz, Wz)
最大剖面峰高(Rp, Pp, Wp)
最大剖面谷深(Rv, Pv, Wv)
剖面单元平均高度(Rc, Pc, Wc)
剖面总高度(Rt, Pt, Wt)
高度方向上的平均振幅 均方根偏差(Rq, Pq, Wq)
平均特征在高度方向上 偏度(Rsk, Psk, Wsk)
峰度(Rku, Pku, Wku)
水平方向 剖面元素的平均宽度(RSm, PSm, WSm)
混合动力 均方根斜率(RΔq, PΔq, WΔq)
面积材料比曲线和概率密度函数 负荷长度比(Rmr (c), Pmr (c), Wmr (c))
剖面切割水平差(Rδc, Pδc, Wδc)
相对载荷长度比(Rmr, Pmr, Wmr)
材料比曲线(BAC)
概率密度函数
