测量基础知识
什么是位移传感器（位移量仪）和尺寸测量系统？
什么是位移传感器（位移量仪）？
一种排量传感器（位移仪表）用于测量对象的位置和参考位置之间的行进范围。除了行进范围之外，位移传感器可用于确定物体的高度，厚度和宽度。选择根据应用，所需的精度和使用环境的最合适的设备是必要的。使用位移传感器的测量可以分为两个大类：使用光或磁场/声波的非接触式测量，或者与目标直接接触进行的接触测量。
每个方法的原理和特征如下。
| 物品 | 非接触式 | 联系类型 | |||
|---|---|---|---|---|---|
| 光学类型 | 涡流类型 | 超声型 | 激光焦点方法 | ||
| 检测目标 | 大多数目标 | 金属 | 大多数目标 | 大多数目标 | 坚硬的 |
| 测量距离 | 普通的 | 短的 | 长 | 短的 | 短的 |
| 准确性 | 高的 | 高的 | 低的 | 高的 | 高的 |
| 响应速度 | 快速地 | 快速地 | 慢 | 普通的 | 慢 |
| 灰尘，水，油等 | 普通的 | 强的 | 普通的 | 普通的 | 强的 |
| 测量表面 | 小的 | 普通的 | 大 | 小的 | 小的 |
各种应用
位移传感器（位移量仪）用于各种目的。以下是一些例子。
| 意图 | 例子 |
|---|---|
| 厚度 | 测量轧制钢板的厚度是均匀的，夹层玻璃的厚度是否在标准等内。 |
| 高度和步骤 | 测量对准PCB的高度是均匀的，是否存在在PCB上组装在PCB上的芯片上的不寻常步骤。 |
| 外径 | 测量大规模生产的圆柱形部件的外径，以确定部件是否可接受。 |
| 翘曲和平坦 | 测量玻璃基板是否翘曲，抛光金属部件是否为扁平等。 |
| 中风和定位 | 测量相机模块的行程量，目标是否已到达处理设备的正确位置等。 |
| 3d形状 | 除了检查翘曲的组件，还在平坦表面上的各个方向上测量翘曲而不是一条线。 |
反思模型
| 光电/接近开关 | 排量传感器 |
|---|---|
|
|

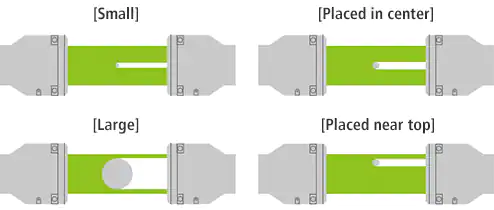

Thrubeam模型
| 光电/接近开关 | 排量传感器 |
|---|---|
|
|
