为个人看三维形状测量系统

在寻找进行剖面(3D)测量的最佳方法时,有许多重要的因素需要考虑,包括测量系统的类型和安装环境。如果选择的设备不能充分满足您的需求,可能会导致生产过程中的精度不足和工时增加。本网站旨在帮助用户确定在三维形状测量系统方面进行测量的最佳方法。

如何测量三维形状

寻找最佳的测量方法和合适的设备来测量“三维形状”。

测量位置≤10 × 10 mm

示例应用:测量BGA上的球的高度

最优的测量系统

最优的测量系统反射式三维激光位移传感器

WI-5000系列在最大测量面积10 × 10毫米的范围内,瞬间捕获80000点的高度数据。
白光干涉测量的原理导致了高度精确的微米级测量,不受材料、颜色或盲点的影响。

要点

即使目标是在一个角度,自动校正允许表面形状准确捕捉。
这使得高精度的微米级测量成为可能。

测量位置大于10 × 10 mm(在线测量)

示例应用:连杆轮廓测量

最优的测量系统

最优的测量系统二维三角测量激光位移传感器

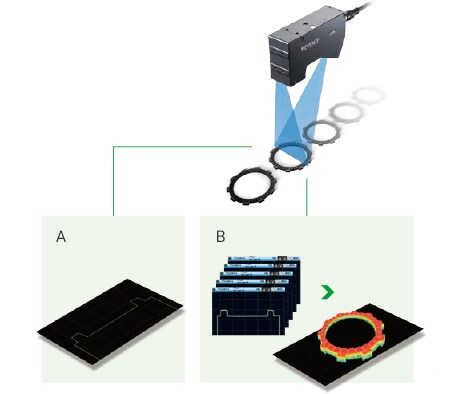

一个三维形状可以通过获取和叠加多个横断面形状的位置,从线激光击中。

一个
横截面
B
三维形状
要点

以世界上最快的采样速度实现了整个形状的在线测量。

  • 二维三角测量方法。
    直列式多点测量。
    世界上最快的采样速度,每秒64000张图像。

    LJ-X系列

    查看目录

  • 多色共焦方法
    Linearrity:从±0.2μm
    共焦位移传感器

    CL系列

    查看目录

测量位置大于10 × 10 mm(离线测量)

实例应用:焊料轮廓测量

最优的测量系统

最优的测量系统三角测量激光位移传感器+ X-Y级

将一维激光位移传感器与X-Y工作台相结合,可以实现高精度的三维形状测量。

要点
  • 选择性地使用传感器头可以测量不同高度的形状。
  • 还可以测量透明的三维目标的形状。
