颜色相机和图像增强的影响
颜色相机和图像增强的影响
彩色相机的效果
检查盖上附带的金标签
- 实际图像
- 用单色相机处理的图像
单色相机无法提取整个标签的形状。 - 用彩色相机处理的图像
彩色相机可以提取整个标签的形状。
如上所示,当目标是光滑的并且具有弯曲的表面时,单色摄像头无法以与人眼相同的方式处理图像。这是因为标签的亮度并不统一,正如您在实际图像中看到的那样。
但是,使用彩色相机,可以仅提取标签的金色如最右图所示。
这是因为颜色摄像机使用色调(颜色)数据来处理图像,而不是单色相机使用的强度(亮度)数据。
彩色摄像机即使对于过去使用的单色摄像头很难进行检查,通常也可以进行稳定的检查。至此,我们主要涵盖了图像捕获(图片复制)。本节解释了使用颜色摄像机捕获靠近人眼看到的图像的使用,以及增强图像以修改图像以确保使用控制器的稳定图像处理。
什么是彩色相机?
机器视觉中使用的彩色相机通常是单片包含单个CCD的相机。由于捕获颜色图像需要涉及三种原色,红色,绿色和蓝色(R,G和B)的信息,因此将R,G或B的颜色过滤器连接到CCD的每个像素上。每个像素将256级R,G或B级的强度信息发送到控制器。
颜色系统

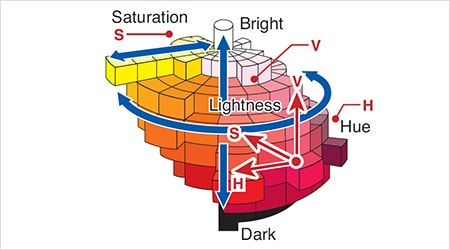

颜色系统以数值描述颜色。它通常在具有三个轴的3D空间中表示。使用色调,饱和度和亮度的三个元素的HSB颜色系统是最接近人眼,最适合处理图像处理。
通过相机增益调整优化图像
相机增益调整是一种有效的颜色分化方法。通过调整R,G和B的各个组件的增益,可以在相同颜色的近距离阴影之间获得更好的对比度。
相机增益调整的示例
帽颜色的差异化
颜色二进制处理
彩色摄像头提供16,777,216级的阴影信息(单独的R,G和B级256级)。比单色相机(只有256个灰色)的信息多80,000倍。“颜色二进制处理”是仅提取从这1670万个级别提取指定范围的功能。
颜色二进制处理的示例1
在线圈缠绕中检测折断的绿色线
概括
Color Machine Vision使用的数据分别基于R,G和B的256级阴影数据具有1677万可能的值。这允许检测到256级单色相机灰度无法识别的颜色差异。
颜色摄像机大大扩展了机器视觉的应用。
颜色阴影处理
当前对高速生产线中使用的机器视觉需求需要一秒钟的处理时间。“颜色阴影尺度处理”是一种预处理方法,旨在解决与彩色摄像机的漫长处理时间相关的问题,以及来自过度信息和不一致的照明的噪声干扰。
颜色阴影处理

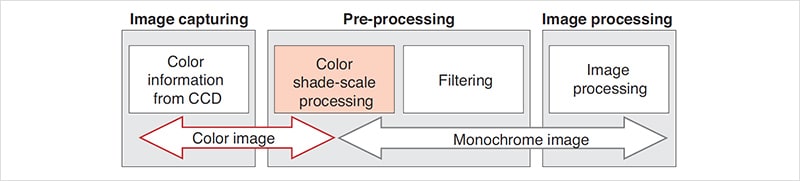

颜色阴影尺度处理是一种通过将指定的颜色设置为最亮的级别(白色),将带有大量数据的颜色图像转换为256级的灰色图像。由于图像不仅具有亮度,而且还具有颜色信息,因此不再有问题的应用程序(例如黄金和银之间的差异化)。

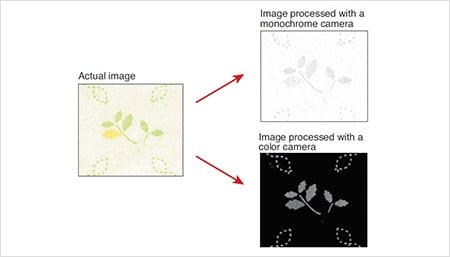

颜色阴影处理的示例
传统的灰色加工不容易识别浅色图案(如左图所示)。颜色阴影规模的处理创建了基于颜色信息的灰色图像,从而在黑色背景上产生了清晰可见的灰色图像。此方法为检查不同模式或位置偏差提供了稳定的结果。
概括
彩色摄像机的优点是大量信息,这与由于信息增加而导致的处理时间缓慢直接相关。开发了灰色加工的图像增强选项颜色是为了克服劣势,并且颜色相机现在可以以1/100秒的速度实现高速处理。
其他预处理方法
机器视觉配备了各种预处理功能,可根据其各种应用来优化图像。这些功能可用于颜色二进制处理后的单色图像和颜色图像,并应用了颜色阴影尺度处理。

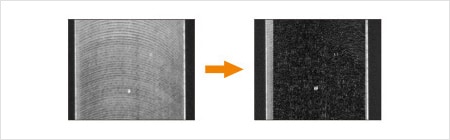

对比转换:调整后表面图像更好地检测缺陷。
例子
- 检查铁板表面上的缺陷
- 发际线对靶表面的影响仅被消除以仅针对项目缺陷。

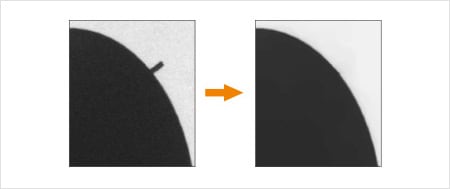

扩展和收缩处理:清除不必要的预测,然后恢复目标的原始概述。
例子
检查橡胶产品表面上的缺陷,同时忽略毛刺欧宝官网开户

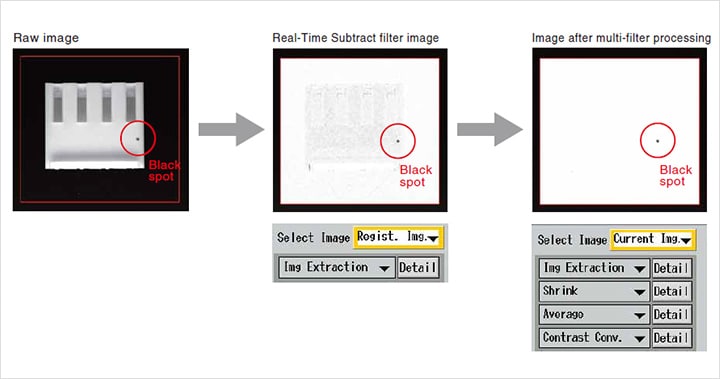

实时差异处理:将捕获的图像与注册图像进行比较,以仅提取差异。
*仅提取缺陷,而目标的复杂形状被忽略。
例子
- 在连接器外壳中检查异物
- 多滤波器在多个阶段结合了几种预处理方法,以创建最佳图像。
概括
图像处理的基础涉及捕获清晰的图像。
颜色摄像机可以以与人眼几乎相同的方式提取颜色差异。
可以根据应用程序的特定要求来优化各种预处理过滤器。
当颜色处理或预处理过滤器正确应用于图像时,检查稳定性将大大提高。
下一个主题与软件有关:外观检查的基础知识。
有许多检查模式,污渍模式是最常用的。
让我们看一下支持各种目标外观检查的污渍模式算法。
