Q01选择有效照明
解决视觉应用的关键是选择正确的照明。根据照明类型或位置的不同,可以看到检查目标的方式有很大差异。

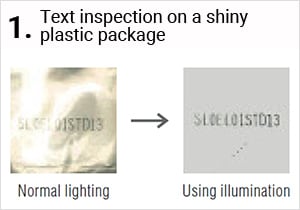

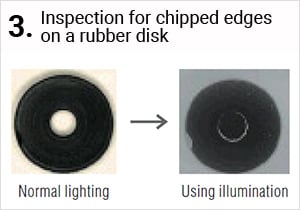

将以下视觉应用(1到3)与最适合每个目标的照明类型(a, b或c)匹配。
从A到C选择,目标类型到照明类型的正确组合。
目标类型
照明类型
- 1+(a), 2+(c), 3+(b)
- 1+(c), 2+(b), 3+(a)
- 1+(b), 2+(c), 3+(a)
正确答案:C。1+(b), 2+(c), 3+(a)
Q02求最大线速度
当使用视觉摄像机检查连续移动的薄片是否异常时,确定目标的最大速度是很重要的。
对目标的测试已经证实,为了正确地检测到异常,需要100毫米(3.94英寸)的视野。此外,使用该视场进行检查所花费的图像处理时间为25毫秒。
在下列选项中,哪一个是在这些条件下检测而不遗漏任何异常情况下所能发生的最大线速度?
- 60米/分钟
- 120米/分钟
- 240米/分钟
正确答案:C。240米/分钟
如下式所示,给定应用的最大线速度可以用视场除以处理时间得到。
最大线速度=视场÷图像处理时间
在这个例子中,
- 视野= 100毫米(3.94“)平方
- 图像处理时间= 25ms = 0.025秒
因此,最大线速度=100毫米(3.94”)÷0.025秒
=400毫米(15.75")/秒
=240米(787.4’)/分钟。
此外,由于图像处理时间可能会因所使用的图像传感器和设置而有很大差异,因此可以将上述方程反转,以获得给定最大线速度/视场下所需的实际图像处理时间。这是一种提前找到这些必要参数的有效方法。
Q03镜头景深
景深表示所捕获的目标图像保持聚焦的z轴范围。
例如,如果您在一定条件下使用特定镜头,目标保持对焦的工作距离为100毫米至105毫米(3.94“至4.13”),则认为景深为5毫米(0.2“)。景深越深,图像失焦的可能性就越小。
为了尽可能地增加景深,以下选项A到D哪个表示正确的组合?
- “选择对焦距离较长的镜头(长焦)”+“光圈尽量缩小”
- “选择焦距较长的镜头(长焦)”+“光圈尽量开大”
- “选择焦距短(广角)的镜头”+“光圈尽量收窄”
- “选择焦距短(广角)的镜头”+“光圈尽量开大”
正确答案:C。“选择焦距短(广角)的镜头”+“光圈尽量收窄”
当使用焦距较短的广角镜头时,更容易将图像聚焦在CCD上。对焦也可以通过使用更窄的镜头光圈来增强。广角镜头具有较长的成像范围,因为光流的浅角度被聚焦在CCD上。孔径越小(越窄),进入镜头环境的光就越少,从而在CCD上形成更聚焦的图像。
Q04线速和快门速度
一般来说,为了防止高速移动的目标在拍摄图像时失焦,需要快速的快门速度。另一方面,如果你在黑暗的夜空中拍摄星星的图像,则需要较长的曝光时间和较慢的快门速度。
在本例中,图像传感器的视场为100mm(3.94英寸),CCD尺寸为500 × 500像素*。目标将以1000毫米/秒的速度通过图像传感器。
在最佳的光照条件下,为了使图像(在上面的例子中)保持对焦,以下哪种快门速度是最好的?
*为了便于计算,CCD尺寸被设定为500像素× 500像素,但实际上这个CCD尺寸并不存在。
- 1/500秒
- 1/1000秒
- 1/10000秒
- 1/50000秒
正确答案:C。1/10000秒
这里列出的信息也可以用于手动操作数码单反相机,所以请确保您完全了解和理解这些信息。
为了使图像保持对焦,最好使用快速快门。然而,如果快门速度太快,由于曝光不足,图像可能会太暗。为了在不失去焦点的情况下获得最佳的图像捕捉,以目标移动1/2个像素所需的时间作为参考来设置快门速度。这是为了在一半的时间内完成曝光,它需要移动1像素的距离。
- 首先,求出1/2像素的大小。视场为100毫米(CCD尺寸:500像素×500像素)
100 mm ÷ 500像素÷ 2 = 0.1 mm - 接下来,找出移动0.1毫米所需的时间。
0.1 mm ÷ 1000 mm/秒= 0.0001秒= 1/10000秒
因此,答案是万分之一秒。
