商品行业的愿景范例

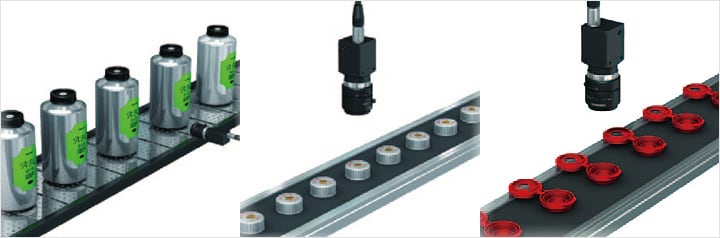

这是喷口的外观检查。

关键检验点

对与产品颜色相似的缺陷的检查在常规照明下可能不稳定。多光谱模式可以通过提取检测所需的区域来实现稳定的检测,即使在难以区分模糊的烧痕或污垢颜色与成品的颜色时也是如此。

多谱模式下的识别结果

可接受的图像
有缺陷的图片
有缺陷的图片
(颜色提取之后)

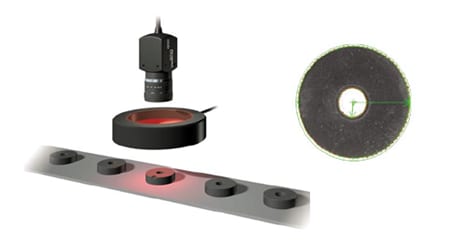

传统的机器视觉无法精确检查中心未对准,因为它们无法准确识别边缘。

XG-X/CV-X系列的轮廓定位模式允许通过根据包装的内外边缘的数据画一个近似的圆来精确地检测中心对齐。

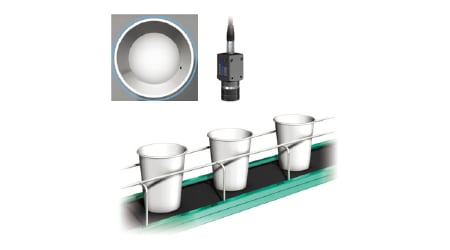

使用机器视觉,检测纸杯内表面的污渍。由于罩杯内的接缝影响了检测,传统的方法设置了一个主控区域,将接缝排除在检测之外。这需要复杂的设置,增加了加工时间,降低了生产效率。无法检查接缝附近的区域也是一个问题。

实时图像提取过滤器只能忽略接缝和提取污渍,允许精确地检测污渍,而无需定位校正。该设置只需要绘制检查区域,并且由于未使用主处理,因此也可以检测接缝附近的污渍。加工速度可以显着提高,提高生产效率。

检查杯子或瓶子上的标签位置。彩色视觉传感器用于检测误差,但没有办法调整公差。由于输送机输送过程中产生的摆动影响,检测常常失败。

使用机器视觉可以更准确地识别标签位置。XG-X/CV-X系列提供独特的检测算法,将标签位置转换为数值,实现定量控制。由于位置校正也是可能的,尽管在转移过程中摆动,检查是稳定的。当容器与标签的亮度差较小时,使用彩色摄像机可提高稳定性。

测量PET瓶口尺寸。通常,样品检查是用光学比较器进行的,因为线速度快。因为不是所有的产品都可以被检欧宝官网开户查,所以不可能完全杜绝不良品的流出。

XG-X / CV-X系列支持能够高速处理和快速传输的各种摄像机。这允许内联100%检查,即使对于需要快线速度的生产线也是如此。基于几何计算的尺寸测量达到所有产品的内联尺寸测量。欧宝官网开户与光学比较器不同,检查不依赖于人工操作,因此可以消除测量误差。

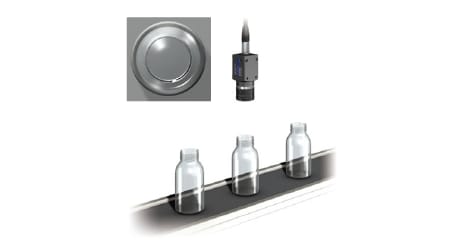

检查PET或玻璃制成的饮料瓶口是否有破损。虽然使用机器视觉进行检测,但由于外界光线的影响,芯片无法被识别,导致不良品频繁流出。欧宝官网开户

XG-X / CV-X系列可以通过使用其独特的污渍检测算法以及图像增强滤波器准确地识别口腔的碎裂,例如对比度转换和保持强度。在操作期间,您还可以持有并检查NG图像以调整公差而不停止该行。这提高了生产效率。

使用机器视觉检查杯子的变形。虽然使用机器视觉进行检测,但只能测量XY方向的宽度。根据变形状态,有缺陷欧宝官网开户的产品可能被忽略了。

XG-X/CV-X系列的趋势边缘模式可以测量多达5000点,因此可以更准确地识别变形。这种模式特别适用于沿圆周的测量,如杯。该系统利用其独特的算法,可以准确地识别出杯子的边缘,并测量出杯子的整个周长。这减少了错误的判断,防止不良品流出。欧宝官网开户

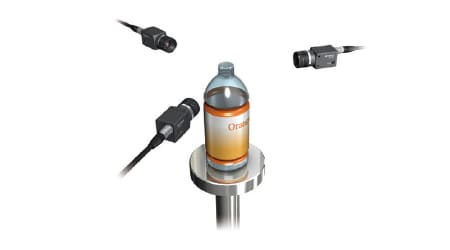

沿着完全圆周检查容器的侧表面。传统方法需要捕获表面的各自方向的表面。圆柱形容器的外观检测占有巨大的劳动力。检查往往受到不均匀照明的影响,并且很难提高准确性和稳定性。

将普通区域摄像机替换为线扫描摄像机,保证了圆柱形目标侧面外观检测的稳定性。线扫描相机可以沿着整个圆周连续地捕捉侧面,并将其显示为一个已显影的图像。检测不受光照影响,精度较高。该系统可以识别形状或字符,并在曲面上读取各种代码,这是传统区域摄像机难以做到的。

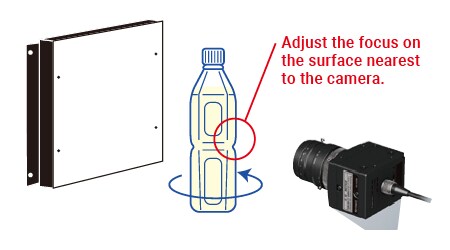

调整焦距在离相机最近的表面上。检查纸包外观。纸包装或片状产品的线速度太快,无法使用常规机器视觉进行检测。欧宝官网开户使用区域摄像机进行检查甚至需要大面积的照明,这导致了灯具成本和安装空间的问题。

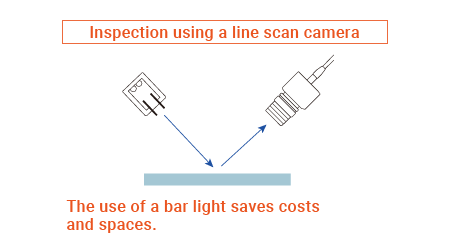

线扫描相机可以以最低的成本检测纸包,即使是在高速线路和大面积使用时。当视场约为500 mm时,线扫描相机可保持约600 m/min的线速。只需一个普通的条形灯就可以实现满意的检查,无需大型照明系统。

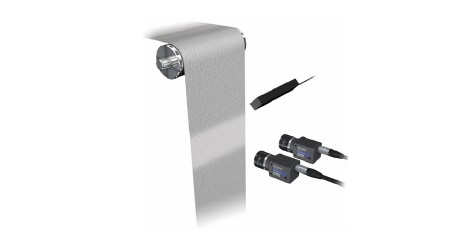

用机器视觉检查纸张上的缺陷。由于眩光的影响,片状目标的检测难度较大。

XG-X/CV-X系列可以准确检测纸张上的异物、孔和污渍。使用色彩处理可以检查细微的变化,防止不良产品流出。欧宝官网开户

检查树脂表面的缺陷或切屑。使用常规机器视觉进行检测需要预处理和编程。这篇介绍花了不少功夫。有时,根据背景颜色的不同,很难进行检测。

XG-X/CV-X系列提供了一个专门的染色检测模式,检查产品表面的标记或缺陷的存在。这使得机器视觉很容易在生产线上引入。

检测树脂盖内纸背偏差。通常采用目视检查,但人工成本较高。

机器视觉可以很容易地检测出树脂盖内部的纸背偏差。XG-X/CV-X系列的快速传输速度可以实现准确的内联判断。也可以根据颜色或光泽的变化来确定偏差的方向或水平

检测树脂盖内纸背偏差。通常采用目视检查,但人工成本较高。

机器视觉可以很容易地检测出树脂盖内部的纸背偏差。XG-X/CV-X系列的快速传输速度可以实现准确的内联判断。还可以基于颜色或光泽的变化来确定偏差的方向或水平。

检查成型过程中产生的树脂帽是否有灼伤。传统的机器视觉无法识别烧伤取决于树脂盖的颜色。

使用彩色机器视觉允许识别燃烧,无论树脂帽颜色如何。这消除了生产多种树脂帽的线条转换的劳动力,提高了生产效率。

检测模具成型后欧宝官网开户残留的产品。传统的机器视觉通常用于检测剩余产品,但当产品与模具的对比度较低时,很难进行区分。欧宝官网开户有时遗留的产品被忽视,导致模具破损。欧宝官网开户

彩色机器视觉可以可靠地提取产品的颜色,尽管对比度低,但防止产品留在模具中。破碎的模具可导致生产线关闭并要求修复工作,从而导致显着的损失。使用机器视觉可以防止这种情况发生。

检查PET瓶子的碎片。由于低对比度,传统的机器视觉无法检测到PET瓶子的压碎部分。

在星轮转移过程中安装机器视觉,检测PET瓶的破碎部分。XG-X/CV-X系列通过使用各种图像处理功能,可以可靠地识别PET瓶的变化。系统允许100%检验,防止不良品流出。欧宝官网开户

测量板材的宽度。大目标的检测需要多机器视觉。它也需要人工合成图像。

XG-X/CV-X系列支持2100万像素的高分辨率摄像头,可以用两个摄像头覆盖大面积。也可以使用一组现有的摄像机作为快速修复来测量一个大的目标。由于XG-X/CV-X系列相机可以连接多个相机,并提供组合功能,因此它可以用于广泛的应用。

测量建筑板材不同截面的尺寸。由于使用卡尺或其他工具,所以测量需要时间,结果也因工人的不同而不同。

机器视觉可以自动化建筑板的维度测量。系统可以测量甚至详细尺寸,例如模式之间的距离,这确保了稳定的产品质量。内联测量有助于提高生产效率。

在橡胶成型过程中,测量橡胶的累积量。银行金额的增减导致产品质量不稳定。

使用机器视觉来测量排胶量,并持续保持恒定的进料量,确保正确的管理和稳定的产品质量。

检查包装的缺口位置。在某些情况下,传统的机器视觉无法区分切屑或其他缺陷与缺口,或者无法准确检测微小的缺口。

XG-X / CV-X系列的趋势边缘模式可以测量高达5000点,以便更准确地检测沿周长的变化。这确保了准确地识别填料槽口。该系统还可以同时检查污渍或毛刺的外观,从而提高了效率。

检查连接器是否接线不当。传统的单色相机无法区分颜色,因此无法区分电线。

使用彩色摄像机,可以方便地检查是否有布置不当或根据电线颜色的不同不同类型。该系统可以同时检查其他缺陷,如缺线或缺陷,从而提高了效率。XG-X/CV-X系列支持彩色相机,并允许与单色相机或行扫描相机混合连接,因此该系统可以用于各种应用。

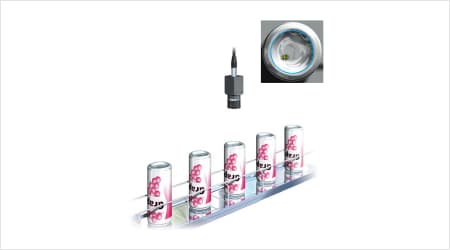

检查是否有异物或污迹附着在饮料罐底部。虽然传统的机器视觉可以检测出缺陷或污渍,但有时会因为罐底弯曲表面出现不规则光泽而检测失败。

XG-X/CV-X系列提供遮光校正处理和缺陷检查模式,以消除不规则光泽,并允许稳定的检查。遮光校正处理可以消除金属物体常见的光泽。这种预处理假设背景上有渐变的阴影信息,生成一个没有外来粒子或缺陷的背景图像,然后实时识别出与输入图像的差异。这种处理只会增强外来粒子和缺陷。

检查树脂瓶口外观。传统的机器视觉虽然可以准确检测出嘴侧的异物,但对于嘴周上的毛刺或切屑等其他缺陷的检测精度较低,导致频繁的识别错误。

XG-X/CV-X系列的轮廓缺陷染色模式可以稳定地检测椭圆形圆周上的缺陷。它假设一个椭圆形是基于轮廓的参考形状,并检测边缘点偏离参考椭圆形很大的缺陷。因此,当图像不是仅从正上方拍摄而是从其他角度拍摄时,检查是可能的。

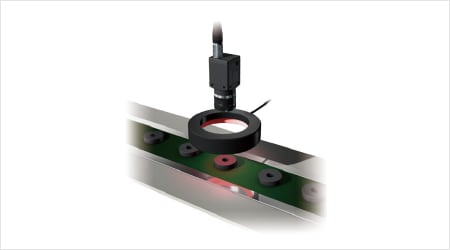

检查o形环和填料的毛刺和碎屑。由于o形圈和填料是软材料,它们可能由于变形而不是完美的圆。这种变形导致了不正确的检测。

XG-X/CV-X系列的轮廓缺陷染色模式可以稳定地检测自由形状区域的缺陷。它假定一个基于每个输入图像的轮廓的自由形状的参考区域,并检测极大地偏离参考区域的边缘点作为缺陷。这允许精确的缺陷检测,即使是不同形状的目标,如o形环和填料。

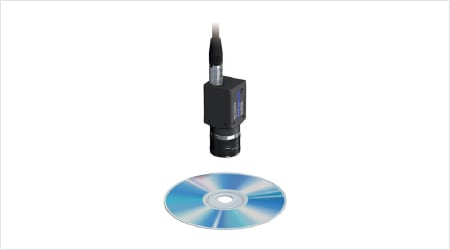

检查媒体磁盘的外观。彩色摄像机用于检查污渍或缺陷的介质盘,但每次改变介质的树脂部分的颜色时都必须改变设置。

XG-X/CV-X系列的Fine色斑模式,即使在产品类型改变的情况下,也可以检测出与背景不同的色斑和瑕疵。精细的色彩处理是根据色相、色度和亮度信息来检测颜色差异,可以检测出与背景颜色不同的所有色斑。忽略强度函数排除了表示黑白阴影信息的亮度。这可以防止检查受到成型后步骤阴影的影响。
