选择正确的镜头和照明
成功安装机器视觉的关键步骤
-
- 选择检查所需的设备
- 选择满足检查要求的正确设备。
- 相机 /控制器 /照明 /镜头 /监视器
-
- 感知和判断
- 使用机器视觉系统对实际目标进行测试。
-
OK和NG产品的参考零件欧宝官网开户
检查周期时间
多种检查项目
-
- 选择安装位置和过程
- 查看特定的安装位置。
-
运动/静止的目标
环境条件,包括环境光和振动
-
- 自动化控件
- 查看机器视觉系统的I/O控件。
- 图像捕获时间 /判断输出 / PLC控制 /数据输出
-
- 现场测试
- 在实际生产线上测试机器视觉系统。
-
精细的设置调整
统计数据
I/O控制检查
-
- 了解基本操作
- 基本的设置程序,以维持稳定的检查。
- 设置公差 /灵敏度调整 /更改检查设置 /项目注册
LED灯通常用于机器视觉图像处理。在为检查要求选择最佳照明的过程中,有三个步骤。
- 确定排放方向
- 确定照明类型和形状
- 确定照明颜色(波长)
标准照明类型(用于LED灯)
- 同轴
CA-DX
低角度
ca-dl
直接戒指
ca-dr
背光
CA-DS
圆顶
CA-DD
酒吧
CA-DB
选择检查所需的仪器[轻/镜头选择]
第1步:
确定发射方向(镜面反射,弥散反射,传播)
光的基础
当入射光(棕色箭头)撞到零件的表面时,光线会宽大地分离并在四个不同的方向上行驶。
- 镜面反射以相同的角度反射
- 扩散反射的光在零件表面扩散
- 传输的光直通过零件
- 扩散的发射光,传输散射在整个零件表面的光线
使用入射光为100%,镜面反射的比率称为镜面反射率,其他反射光的比率称为弥漫性反射率,两者的总和称为总反射率。

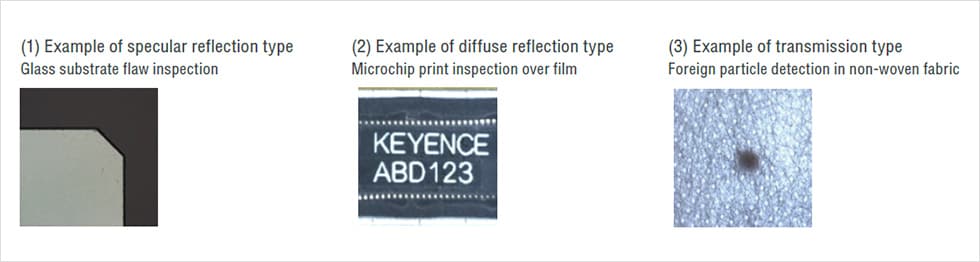

机器视觉中使用了三种主要的照明方向。
-
- 镜面反射类型
- 镜头收到的光线可以从目标上进行透明反射,这些光与具有反射性特性的部分(例如玻璃基板)有效地工作。
-
- 弥漫性反射类型
- 镜头在释放镜面反射光的同时接收均匀分布的光。这种类型对于通过透明磁带进行的检查有效,以忽略反射零件。
-

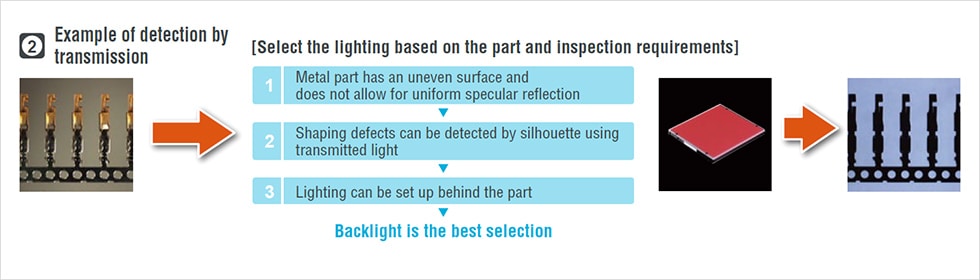

- 传输类型
- 从目标后面发出光,以检测带有透射光的轮廓。这种类型对于轻松传递光线(例如非织造织物)的零件很有用。
点1:
根据目标的材料/形状和检查目的确定光的方向。从三个选项中选择:镜面反射,弥漫性反射和背光。
步骤2:确定照明类型和形状
确定照明方向后,根据检查要求,背景和环境环境选择照明类型(型号)。从每个照明方向的照明选项中,选择合适的照明类型,如下所示。
每个照明方向的典型照明类型 | |||
---|---|---|---|
镜面反射 | 同轴灯 | 环光 | 酒吧灯 |
扩散反射 | 低角度光 | 环光 | 酒吧灯 |
传送 | 光源 | 酒吧灯 | - |

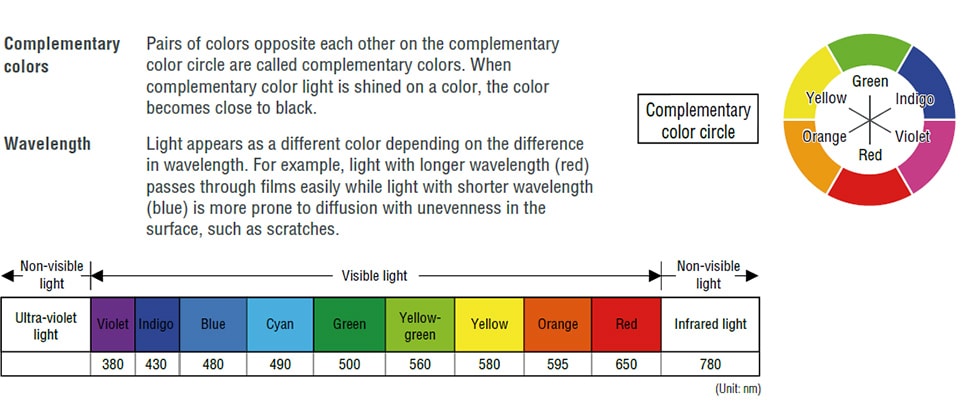

步骤3:确定照明颜色/波长
最后一步是确定最适合零件和背景的照明的颜色。使用彩色相机时通常选择白色。但是,当使用黑白相机时,以下知识变得更加重要。
点2:
您可以通过遵循以下步骤来有效地选择正确的一个,而不是尝试所有光线,而是可以有效地选择正确的一个。
- 确定哪种类型是合适的:镜面反射,漫射反射或背光。
- 确定光的形状(型号)和尺寸。
- 确定光的颜色(波长)。
步骤4:如何计算焦距和视野

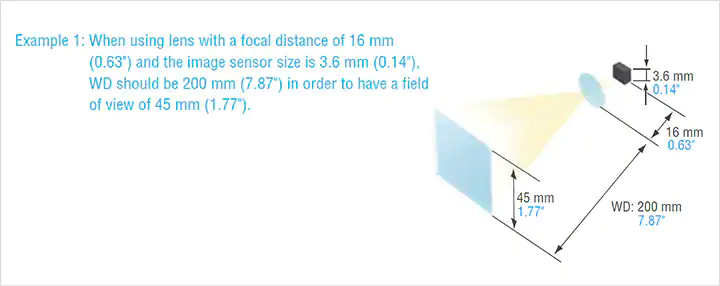

镜头规格之一是焦距。工厂自动化中使用的典型镜头尺寸包括8毫米0.31“,16毫米0.63”,25 mm 0.98“和50 mm 1.97”。您可以计算工作距离(WD),这是摄像机焦点的点,从视场(FOV)和目标捕获目标所需的焦距。

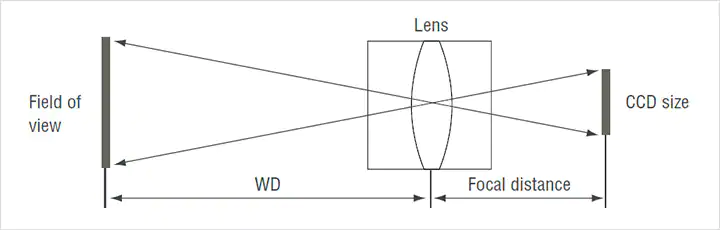

WD和FOV值取决于镜头的焦距和图像传感器的大小。对于不需要特写环的最小WD的WD,可以使用以下比例估算WD。
WD:视角=焦距:传感器尺寸
步骤5:
如何增加视野深度(镜头保持焦点的高度范围)
- 焦距较短的镜头具有更大的深度范围。
- 随着目标的距离越远,深度范围就越深。
→请注意,使用特写戒指或宏观镜头时,深度场的深度较小。 - 孔的开口越小,深度范围越深。
→使用光圈变焦和明亮的光更容易获得焦点。
此示例比较用较小的光圈和最大捕获的图像捕获。捕获带有胶带的目标时的光圈表示斜坡上的高度,如下图所示。
步骤6:基于镜头性能的对比度
右侧的图像显示了相同的目标,使用Keyence的高分辨率镜头CA-LH16和标准镜头CV-L16捕获。图像的差异来自镜头材料和结构的差异。根据应用程序选择高分辨率镜头可以提供更高对比度的图像。
镜片 | CA-LH16/CV-L16 |
---|---|
检查目标 | 复制纸 |
视场 | 60毫米2.36英寸 /污渍尺寸:约0.3毫米0.01英寸 |
点3:
通过遵循以下步骤选择镜头:
- 根据捕获大小和可能的安装距离来确定焦距。
- 根据目标形状估算必要的景深。
- 根据检查准确性选择是使用高分辨率镜头还是标准镜头。
