小测验2
Q01有效色彩照明
您更喜欢哪种金或白银?在价值方面,您的答案将永远是黄金,但颜色是个人偏好。由于类似的反复,金色和银在转换为灰度时显得几乎相同。
使用白色照明时
以下哪种照明颜色在黄金和银之间提供最大的对比?
- 红色的
- 蓝色的
- 黄色的
- 绿色
正确答案:B.蓝色的
当考虑金银颜色时,银在各种可见光谱上具有高的反射率,而金的反射液在蓝色波长(500nm)中掉落。因此,当银/金目标上使用蓝色照明时,黄金似乎更暗。

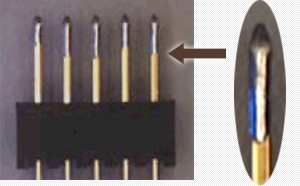

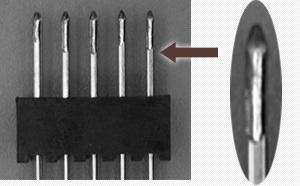

在下面的图像中,您可以看到黄金在蓝色照明下显得暗,在那里使用红色照明时几乎没有差异(右侧图像)。
Q02外径测量和透镜选择
如何在带有机器视觉的圆柱形目标上测量10 mm(0.39“)的外径。
以下哪种镜头通常被认为是理想的?
- 焦距为6毫米(0.24英寸)的镜头
- 具有25毫米(0.98“)焦距的镜头
- 远心透镜
将(1),(2)和(3)按选择优先顺序(最合适的第一):
- (2)→(1)→(3)
- (3)→(2)→(1)
- (1)→(2)→(3)
正确答案:B.(3)→(2)→(1)
使用机器视觉检查尺寸时,透镜特性可能会影响检查的准确性。这个问题围绕着三种镜头类型之间的差异:远心、短焦距和长焦距。当使用焦距较短的镜头时,它通常也具有广角视角。因此,当目标离摄像机越来越近或越来越远时,被捕获目标的大小会发生很大的变化。换句话说,当你想测量尺寸时,使用视角接近0度的镜头,测量的变化会更小。因此,当比较25mm(0.98”)和6mm(0.24”)透镜时,视角较窄的25mm(0.98”)透镜更适合检查。
光学镜头是光学设计的,使视角几乎0度,非常适合维度检查。因此,远心镜头是最好的。
出于这些原因,正确的答案是B.(3) 远心透镜→(2) 25毫米(0.98英寸)镜头→(1) 6毫米(0.24英寸)镜头
Q03质量检验中的最小可检测缺陷
这些天机器视觉的主要角色之一是质量控制的缺陷检查。由于高速图像处理能力,机器视觉可用于检查制造过程中可能发生的缺陷和缺陷。
然而,由于需要高水平的质量控制,因此了解机器视觉系统可以执行哪些功能非常重要。
检查缺陷时,缺陷的最小可检测尺寸是多少?根据下列条件选择合适的尺寸。
[条件]检查面积:50 mm×50 mm(1.97“×1.97”),使用相机:100百万像素摄像头,带1000×1000像素,CCD上的最小可检测大小:2个像素
- 0.01 mm(0.0004英寸)
- 0.1毫米(0.004英寸)
- 1毫米(0.04英寸)
正确答案:B.0.1毫米(0.004英寸)
Q04预处理图像增强滤波器
各种预处理过滤器可用于处理原始相机图像。有效使用预处理过滤器可以显著稳定检查。
哪个过滤器是最好的效果给出下面的图像上描述的效果?
- (a) 膨胀过滤器,(b)收缩过滤器
- (a)收缩滤波器,(b)边缘提取y滤波器
- (a)收缩滤波器,(b)边缘提取x滤波器
正确答案:B.(a)收缩滤波器,(b)边缘提取y滤波器
(a)使用收缩滤波器将强调黑点。收缩滤波器减少了图像的更亮的区域,从而产生了扩展的黑点。
(b)使用边缘提取Y-FI LTER,可以隐藏垂直线。FI LETT强调图像中的水平对比度的行,从而在图像中移除垂直线。
