远心的测量系统
TM-X5000系列

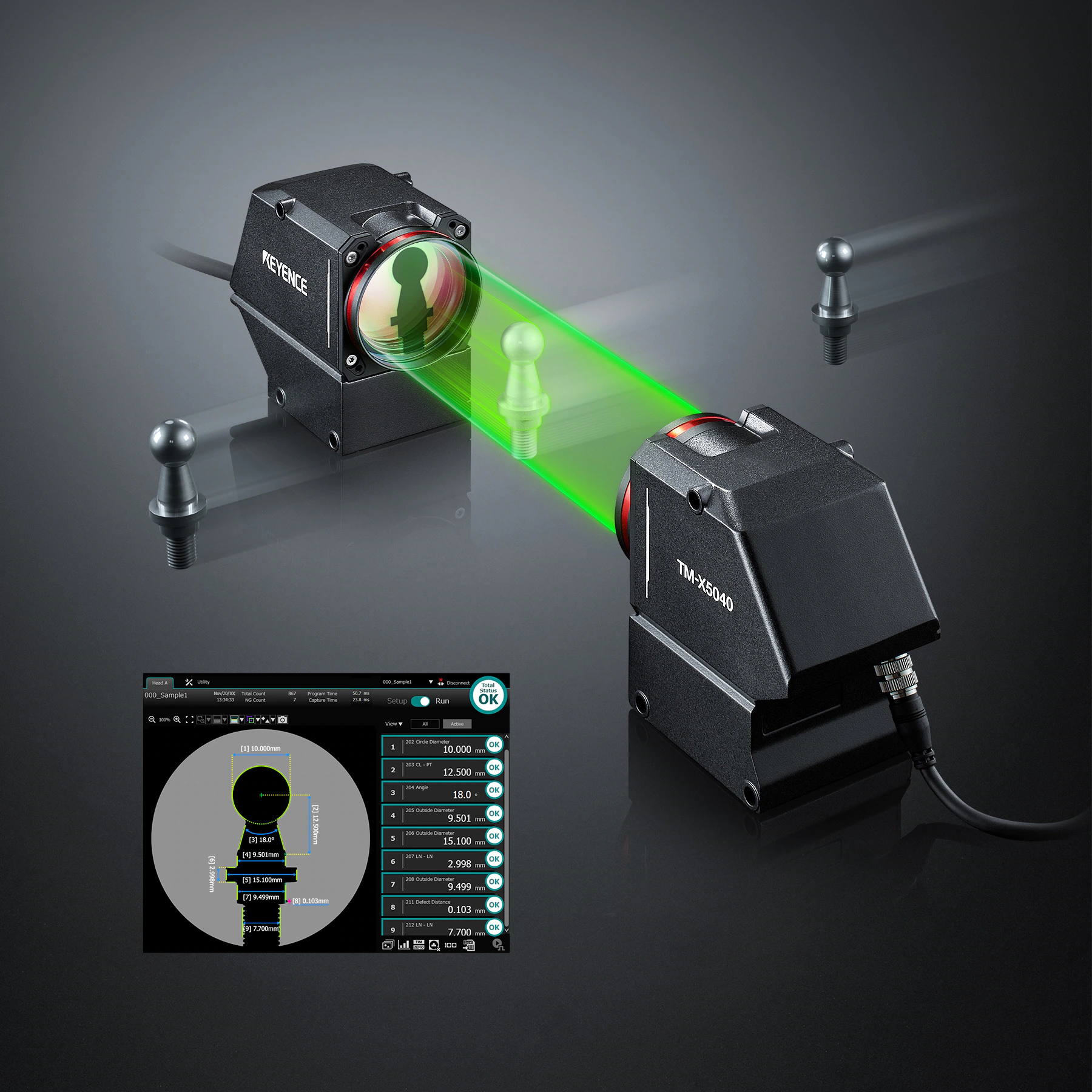

远心的测量系统TM-X5000系列
TM-X5000系列远心测量系统通过捕捉目标的轮廓提供快速和准确的测量。双远心光学系统通过在大景深范围内提供聚焦图像提供可靠的内联结果。这种设计,结合低失真镜头和专有算法,可以在视场的任何地方进行精确的测量,无需精确的目标位置,外部照明,甚至现场校准。用户友好的系统可以配置在3个简单的步骤,并包括超过100个测量和检查工具,包括:GD&T,主比较,缺陷距离检测。
特性
适用于各种行业和应用的简单解决方案
GD&T

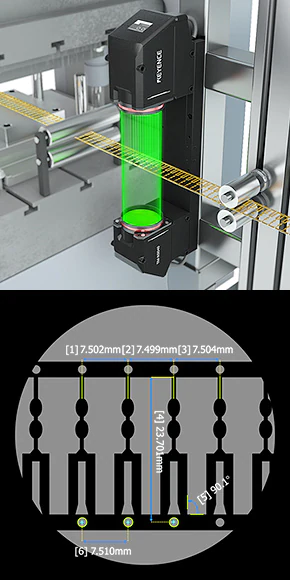

引线框架的尺寸
异常检测

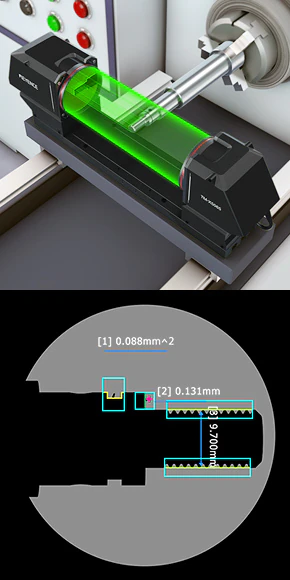

轴直径及异物检测
外径/配置文件

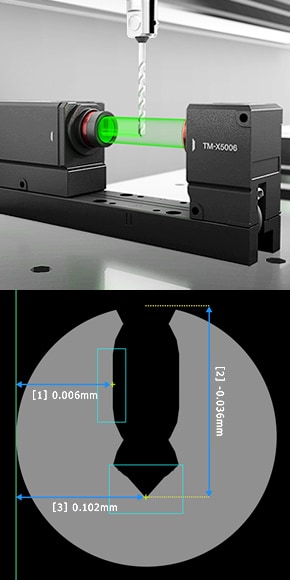

针尖测量
径向跳动和定位
工具跳动/定位

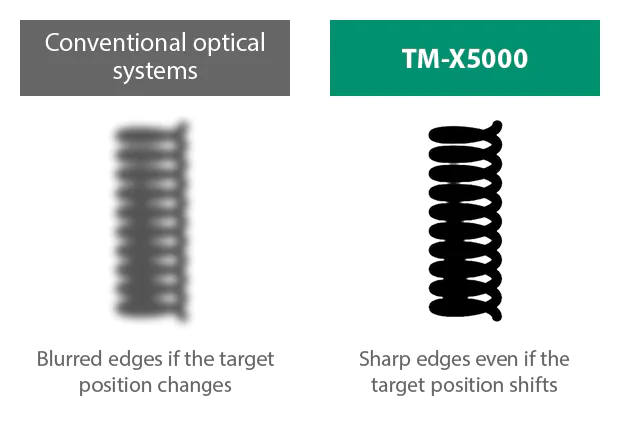

精确,即使目标不对齐

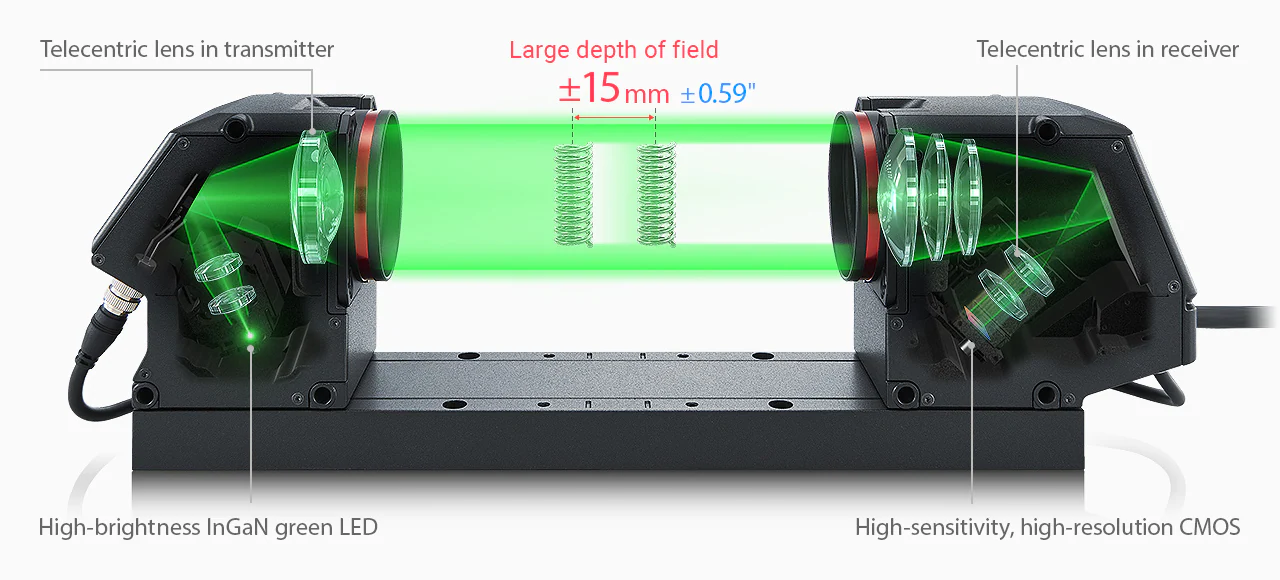

双远心光学系统——在发射端和接收端都有远心透镜——确保了锋利的边缘,即使对不对准的目标也不会牺牲精度。
该技术可以在大景深(+/- 15mm)下进行稳定的测量,为在线测量提供了可靠的解决方案。
保证精度在
视场

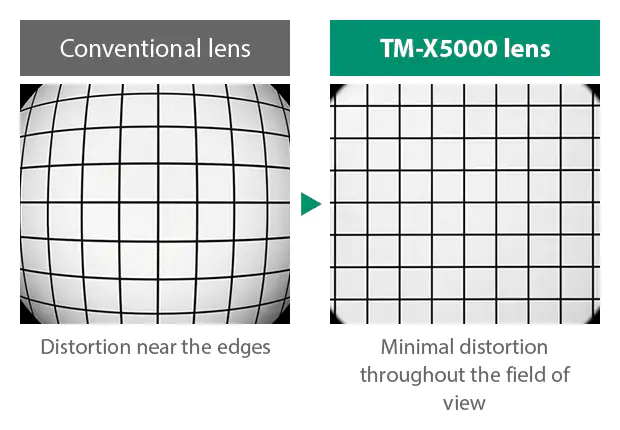

预校准,低失真系统提供可靠的结果
低失真镜头与KEYENCE的专有算法相结合,可以实现精确的测量,而无需担心精确的目标定位或特殊的照明。此外,校准证书可根据要求提供。
简单配置,高级功能

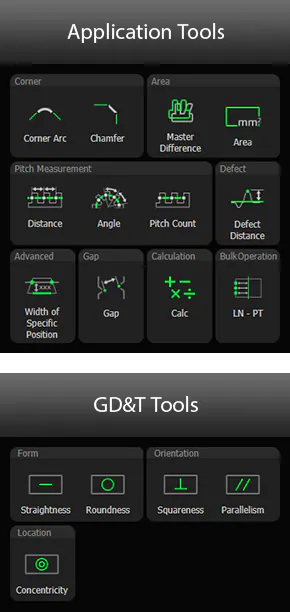

易于使用的测量工具,简化设置
利用100多个可以混合和匹配的工具进行范围广泛的内联检查,包括尺寸测量、GD&T、主比较和缺陷距离测量。
