内联3 d检查
3 d视觉系列
内联3 d检查3 d视觉系列

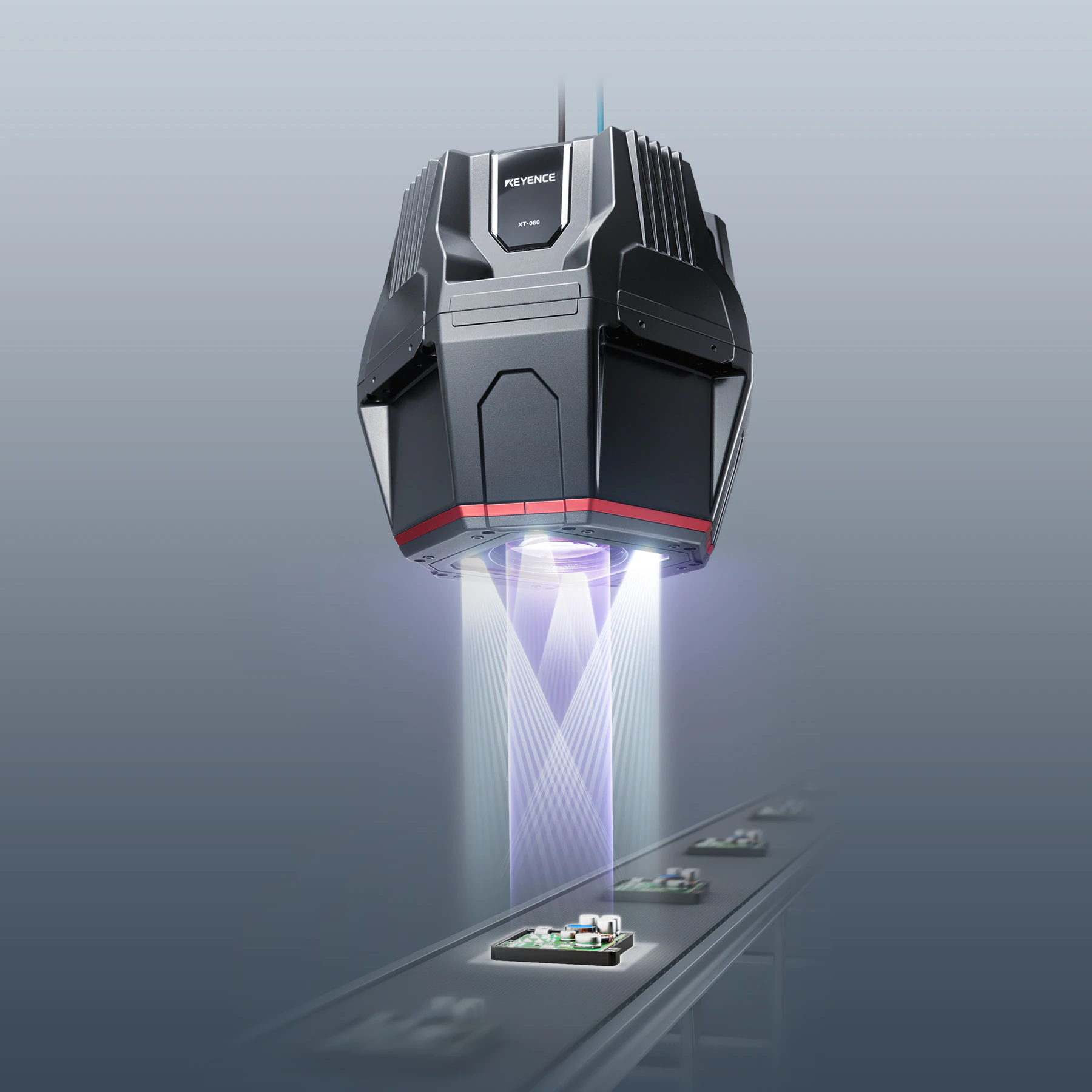

XT系列是一种高精度2D和3D视觉系统,用于执行先进的在线检测。XT系列包括2个相机模型,视场高达60x60mm,用于检查和测量各个制造行业的零件。采用9+百万像素的图像传感器和大直径远心透镜,XT可重复到0.5-1µm, +/- 10-20µm精度。这些高质量的图像可以在短短0.6秒内捕捉到。除了捕捉准确的3D图像数据,还使用RGB照明来照明2D图像,以确保高精度的彩色成像,从而能够同时检查2D特征。
应用程序
线圈三维检测与测量
焊接外观检查
褶尺寸检查
树脂成型外观检查
特性
非常精确的2d和3d检查和测量整个视野
为高精度设计硬件
(一)
944万像素CMOS图像传感器,用于高分辨率图像
[B]
头内并行处理,实现高速在线检测
[C]
大直径远心透镜,用于高精度全尺寸检查
[D]
4发射机RGB投影仪,成像没有盲点,在整个视野
