信封的要求
包络要求是指零件的最大(或最小)允许尺寸必须在与最大尺寸(或最小尺寸)相同的范围内(或超出相同的范围)。它规定了单一尺寸特征的表面(圆柱面或由两个平行的相对平面建立的特征)不应违反在最大材料尺寸下完美(几何理想)形式的假想包络线。

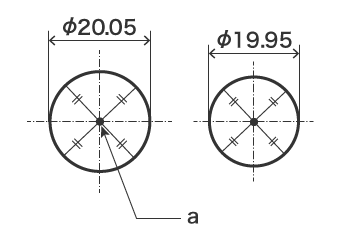

的特征尺寸
“尺寸特征”是由长度、角度等尺寸尺寸定义的几何形状。尺寸特征的例子包括圆柱形和球形,以及两个相对的平面。因为该特性是由尺寸尺寸定义的,所以总体尺寸会随着尺寸的变化而变化。

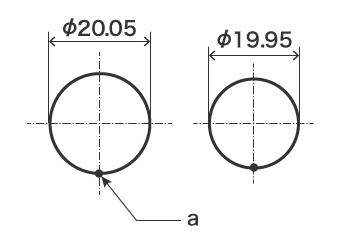

目标零件的几何公差取决于指示线绘制的位置。例如,在下面的图纸中,根据指示线的位置,中心线和生成线为平直度同样的形状可能表示也可能不表示大小的特征。
- 一个
- 目标零件的几何公差
最大物料尺寸(MMS)
这决定了一个特征的最大物质条件(MMC)。的最大实体条件是所考虑提取的特征的状态,在该状态下,尺寸特征处于该尺寸极限,该特征的材料在任何地方都是最大的,例如最小的孔直径和最大的轴直径。简而言之,最大材料尺寸定义了特征的最大材料条件。

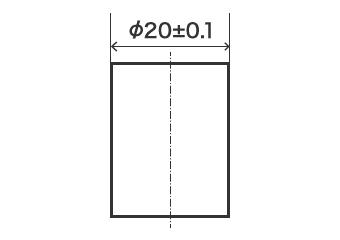

- 轴(凸)的最大材料尺寸(MMS)
- Φ20.1

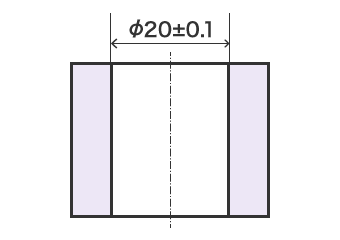

- 轴(凹形)的最大材料尺寸(MMS)
- Φ19.9

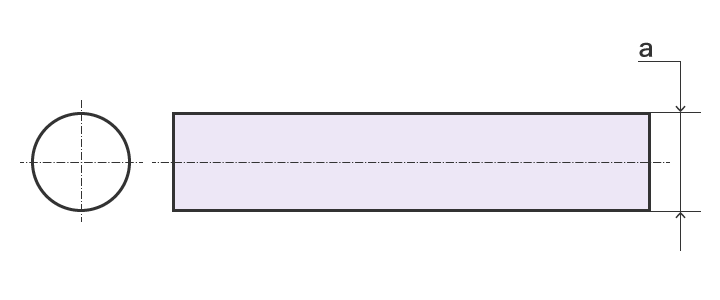

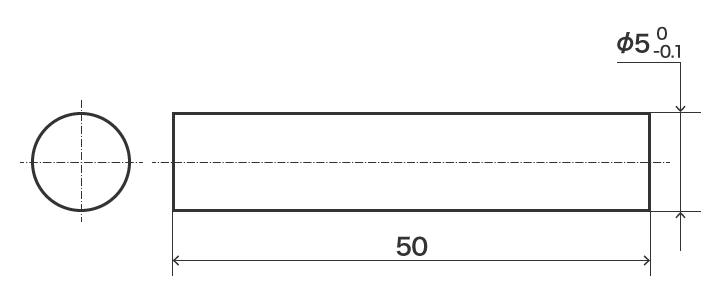

完美形式的信封
这意味着在图纸中尺寸公差的最大材料条件下的完美区域,并且目标必须存在于最大材料尺寸的区域内。
- 一个
- Φ5.0 (max。材料的大小)
- 一个
- Φ5.0 (max。材料的大小)

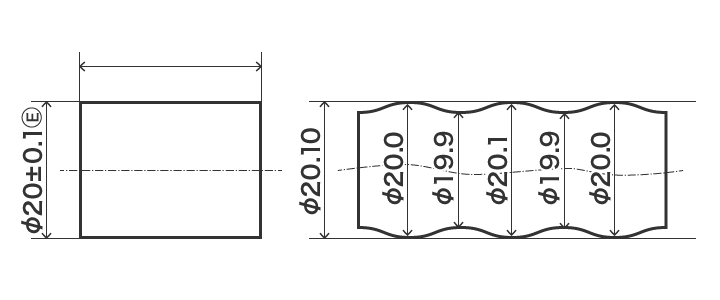

是什么?
要将信封要求应用到维度,您可以编写以下代码尺寸公差后。“E”代表“封套”,这个符号表示,如果符合尺寸公差的零件在具有最大材料尺寸的完美形状封套内,则该零件通过该要求。如果没有,则该部件未满足要求。
