论据是什么?
基准面是加工材料或测量目标尺寸时用作参考的平面、直线或点。
ISO定义
在ISO标准中,数据的定义如下:
- ISO 5459:2011
- "一个或多个情境特征的一个或多个特征与一个或多个现实相关积分功能选定来定义一个容差区或代表虚拟条件的理想特征的位置或方向,或两者兼有。”
类型的论据
利用基准特征和模拟基准特征建立基准。多个基准也可以组合成一个指定某个特性的基准系统。
- 基准特征
- 用于建立基准(如零件或孔的表面)的目标的真实(非理想)整体特征。
- 基准系统
- 由多个单独的数据组合而成的一组数据,以便将其作为容许特性的参考。
指示为基准面的零件表面并不是一个精确的形状。因此,具有更精确表面的平板、量规或芯棒必须作为模拟基准接触。

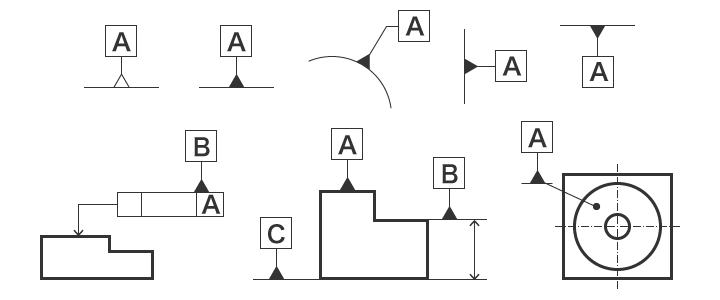

基准面特征的绘制说明
基准面用以下符号表示(基准面符号)。基准符号使用白色或黑色三角形。
表示基准的字母总是朝向读者看图的方向。
基准符号在图上的位置也与目标区域相关。为了严格准确地表达设计意图,要注意基准点的位置。

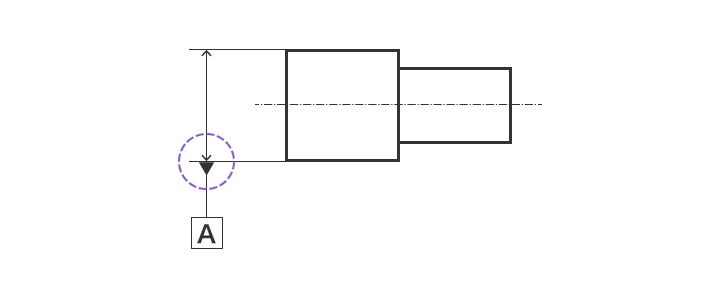

注释轴或中心平面
将尺寸线与基准相结合,表示基准特征。指示基准面特征的中心成为基准轴或基准面中心平面。

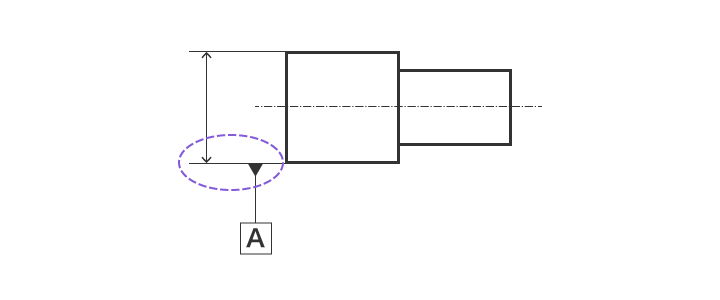

注释一个母线
基准面特征的尺寸线与基准面的尺寸线是分开标明的。指示基准面特征的中心成为基准轴或基准面中心平面。
