测量角度
当指定线路或平面之间的角度不是90°时,测量角度,它指定了角度的精度基准(参考平面或线)。
角度测量单位不是角度(度),而是毫米。

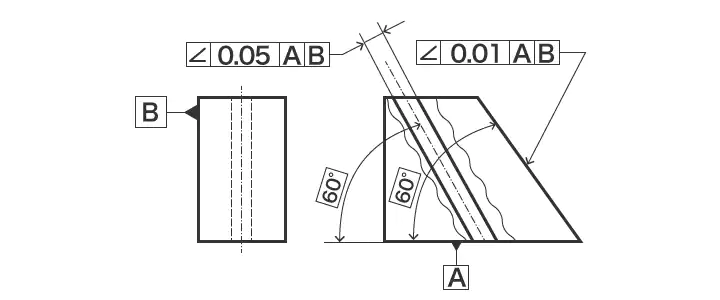

样品图纸

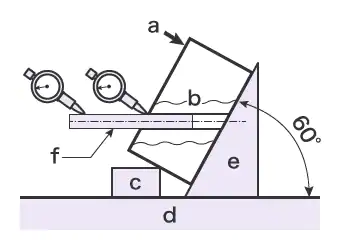

使用拨号仪表
- 一个
- 抓住
- B.
- 目标
- C
- 支持
- D.
- 表面板
- E.
- 角度板
- F
- 曼德里尔
使用市售的角度板和支撑,以准确的角度将目标固定在基准面上。
使用心轴或PIN仪表使得更容易测量。
如果角度在图中指定,则放置的心轴(或引脚仪表)将是水平的。在那个状态下,测量并行性使用拨号测量仪将心轴到表面板。
角度是拨号仪跳出的最大值和最小值之间的差异。
缺点
设置心轴使其平行于表面板,并设置目标,角度板和其他工具。
当测量角度的平面时,由于测量点的数量较多,所测量的值是容易出错的。
难以测量不能正确固定到角度板的目标。

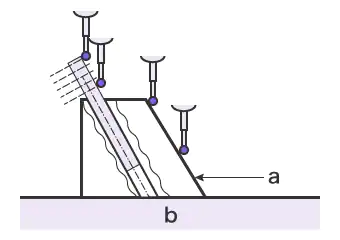

使用坐标测量机(CMM)
- 一个
- 目标
- B.
- 坐标测量机板
通过将手写笔放置在基准面上的多个点上,通过将手写笔放在目标的测量平面上来测量角度。
对于存在的情况,可以类似地进行测量基准系统,例如2D平面系统数据或3D平面系统数据。
这可以缩短设置目标所需的时间,并确保即使使用无法固定到板的目标也可以确定测量。

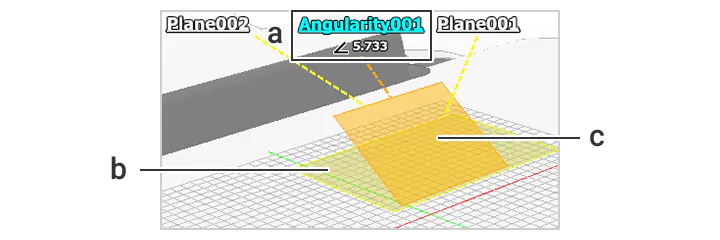

- 测量屏幕
-
- 一个
- 角度测量结果
- B.
- 基准面
- C
- 基准面
