测量垂直

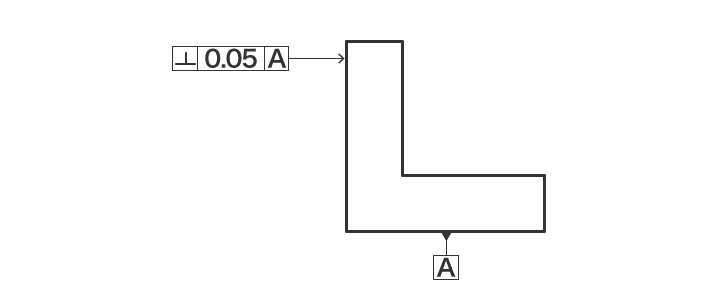

样品图纸

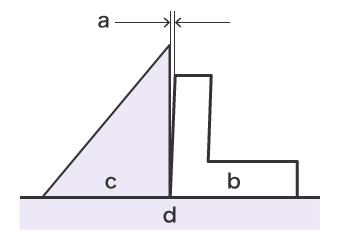

使用方尺和塞尺
- 一个
- 用塞尺测量这个间隙
- b
- 目标
- c
- 广场的统治者
- d
- 平板
用方尺对准靶子。用塞尺或针规测量方尺与靶材的间隙。
这个空隙表示垂直度。
缺点
由于使用的测量工具简单，精度较低。当测量面与平板表面不垂直时，不能使用该方法。
测量数据需要手写或手动输入。
三坐标测量机的应用
- 一个
- 目标
- b
- 平板

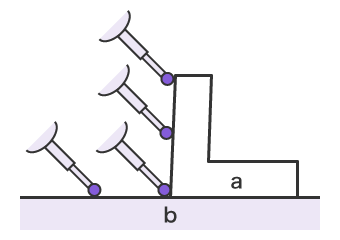

将触控笔置于基准面(平板)上多点设置基准面，再将触控笔置于测量面(靶)上测量垂直度。
这使得即使在目标的测量表面不垂直于平板的情况下也能进行精确的测量。
也可以测量圆柱体、孔和圆锥体轴线的垂直度。

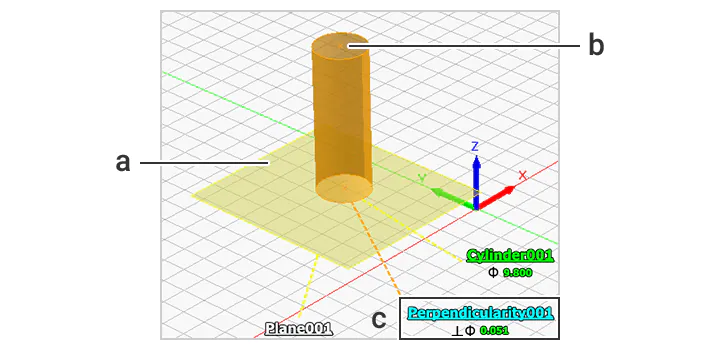

- 测量屏幕
-
- 一个
- 参考元素(飞机)
- b
- 目标元素(气缸)
- c
- 垂直度测量结果
