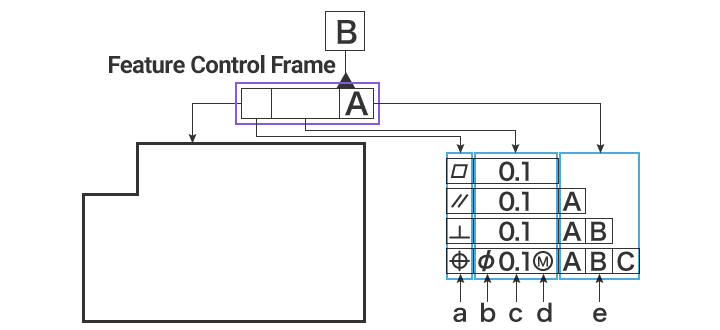

功能控制框架
在特征控制框架中指定了一个几何公差。下面的元素写在特征控制框架中。
- 一个
- 几何特性符号
- 写出几何公差的类型。
- b
- 直径符号(需要时)
-
需要指定的几何特征如下:
二维平面上圆内的面积:真正的位置,同心
三维空间中圆柱内的面积:平直度,并行性,垂直,有角,真正的位置,同轴度
三维空间中球体内部的区域:真实位置 - c
- 几何公差值
- 公差值。单位为毫米(mm)。
- d
- 材料要求、常见公差带等。
- 典型的迹象包括(最大实体要求),(至少物料需求)、CZ (common [tolerance] zone)。其他包括和.
- e
- 优先级数据
-
设计师可以指定他们想优先考虑的部分作为参考作为基准。如果需要指定多个数据,请按优先级顺序(从左到右)写入。
通常,设计人员按照优先级的顺序确定分配给数据的字母——因此,优先级通常用字母顺序来描述。
