测量并行性
的并行性要求规定两条直线或平面是平行的。
虽然它可能看起来与平面度,直线度的测量涉及到一个基准(参考平面或线),在测量时,基准平面被固定在平板上。

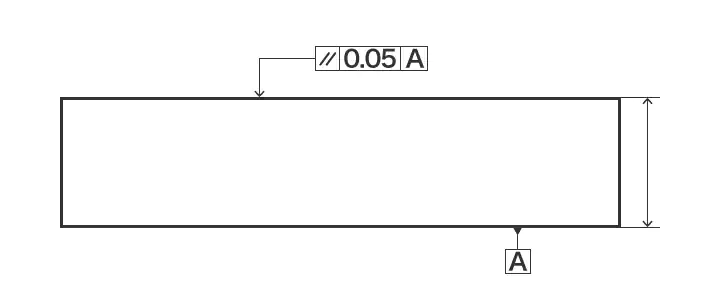

样品图纸

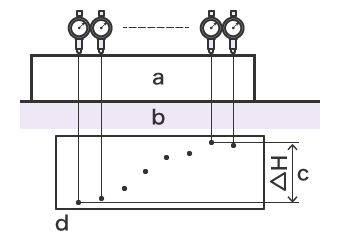

使用百分表
- 一个
- 目标
- b
- 平板
- c
- Δh =并行性
- d
- 高度图
将目标固定在平板上。直接向前移动目标或高度计进行测量。最大的测量值(最高高度)和最小的测量值(最低高度)之间的差就是并行度值。
缺点
因为测量是在一条直线上进行的,所以必须测量多个点。如果目标是非刚性部件(如软树脂或橡胶制品),触头的负载(测量压力)会导致测量表面变形,可能会妨碍准确测量。
此外,参考平面不能正确固定在靶板上的靶板难以测量。

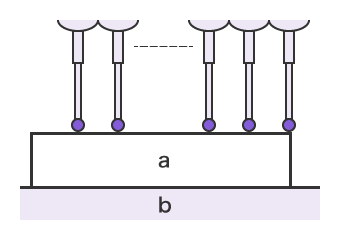

三坐标测量机的应用
- 一个
- 目标
- b
- 平板
将触控笔放在目标上的四个点上进行测量。触针只接触光,可以精确测量,而不会使非刚性目标变形。
触控笔还可以以不同的角度和位置放置在目标上,这使得测量和设置参考元素都很容易,即使是对于不能正确固定在平板上的目标。

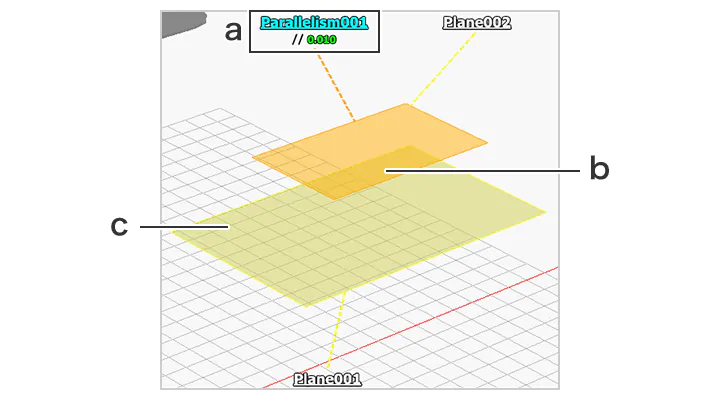

- 测量屏幕
-
- 一个
- 平行度测量结果
- b
- 目标元素(飞机)
- c
- 参考元素(飞机)
