测量平面度
在测量平面度,你要检查表面的不平整度,看看表面到底有多平坦。
最突出的部分和最凹的部分必须在垂直分开的两个平面之间的特定距离。

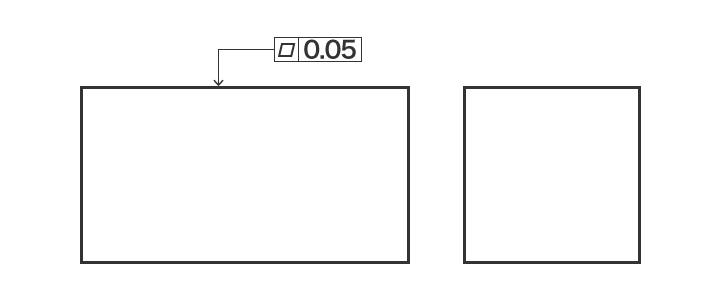

样品图纸

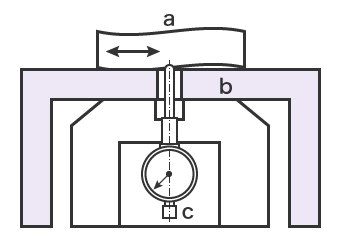

使用千分表
- 一个
- 目标
- b
- 表格
- c
- 刻度盘
将目标放在精密平面工作台上并固定好。设置千分表,使其测量部分与测量面接触。
移动目标,使测量表面均匀测量,并读取百分表的值。
最大的偏差值是平面度。
缺点
测量值的变化可能取决于测量点的任何变化,因为测量点的变化取决于您移动目标的方式。因此,很难获得稳定的测量值。

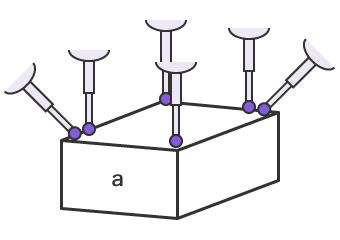

使用坐标测量机(CMM)
- 一个
- 目标
将触针放在四个或更多的点上,进行平面度的点测量。
增加测量点的数量,使测量精确,稳定,即使在宽测量范围。

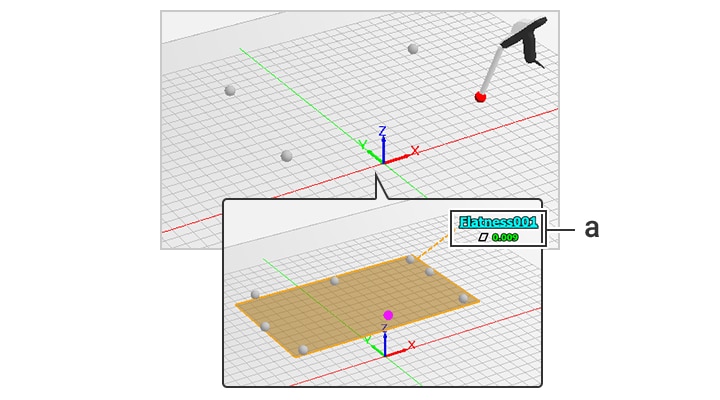

- 测量屏幕
-
- 一个
- 平面度测量结果
