GD&T是什么?
ISO将GD&T定义为“产品几何规格(GPS) -几何公差-形状、方向、位置和跳动公差”。简而言之,“几何产品规格”是指产品的形状、尺寸和位置关系,而“公差”是指允许的误差。“几何公差”的特征是它的定义包括形状和位置的允许误差以及尺寸。

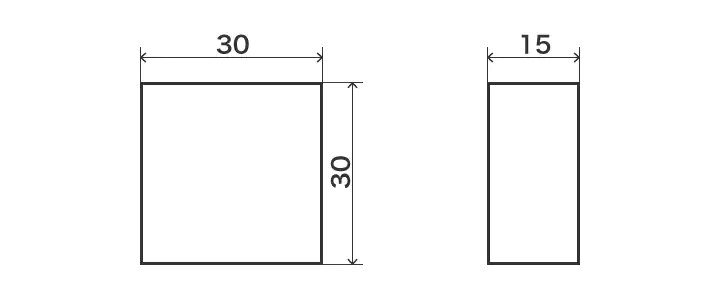

尺寸公差(尺寸公差)与几何公差的差异
大致上有两种绘图设计方法:尺寸公差和几何公差。尺寸公差调节每个尺寸的尺寸。
几何公差调节形状、平行度、倾斜度、位置、跳动度和其他因素。
几何公差的优势
为什么几何公差是必要的?

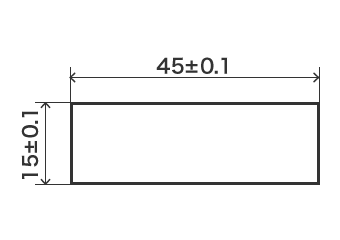

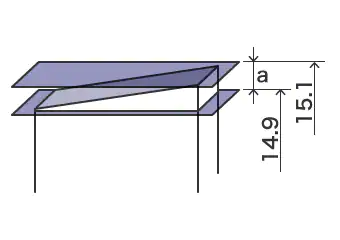

例如,当设计师订购单件时,基于尺寸公差的说明如下:
-
-
- 一个
- 公差带

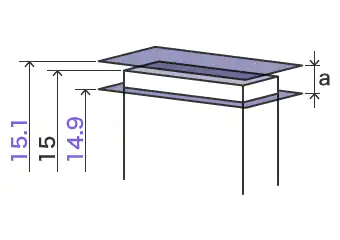

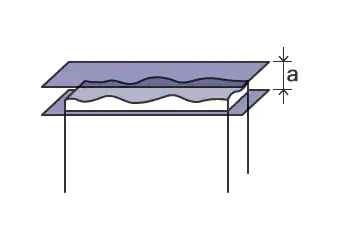

这张图纸可能会导致如下所示的零件交付:
- 一个
- 公差带
- 一个
- 公差带
这些零件为不合格品或次品。欧宝官网开户
这些零件之所以生产出来,是因为图纸上没有提到平行度。
错误在于设计者的公差说明,而不是制造商。

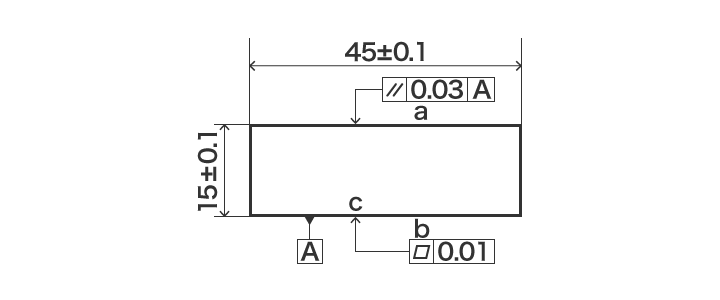

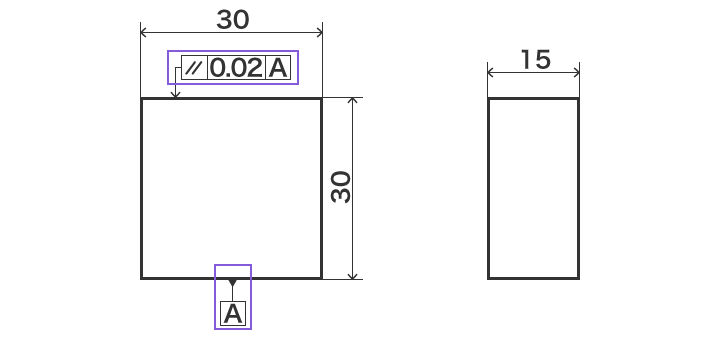

相同零件的图纸如下,使用几何公差。这里,几何特征"并行性”和“平面度的大小。这可以防止我们在上面看到的尺寸公差错误。
- 一个
- 平行度公差
- b
- 平面度公差
- c
- 参考面
几何公差的优点是能够准确、高效地传达设计者的设计意图,而这是单凭尺寸公差无法表达的。
独立性原则
尺寸公差和几何公差调节不同规格方面的公差。尺寸公差调节尺寸的大小,几何公差调节形状和位置关系。
因此,这不是哪个更好的问题,而是把它们放在一起来给出有效的容忍指示。
对于尺寸公差和几何公差,采用不同的测量仪器和检验方法进行测量。例如,由于测量是在两点之间使用卡尺或千分尺进行尺寸公差规格,以下尺寸均满足尺寸公差。
-
尺寸公差范围 参考尺寸形状 -

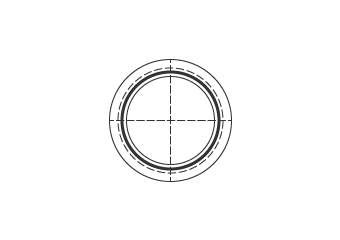

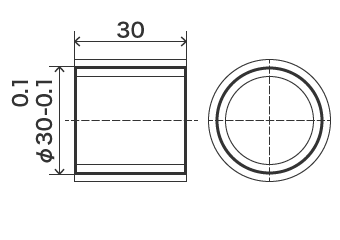

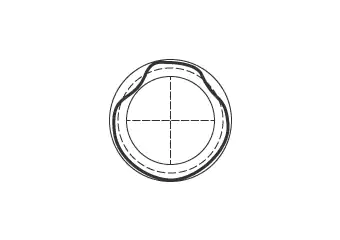

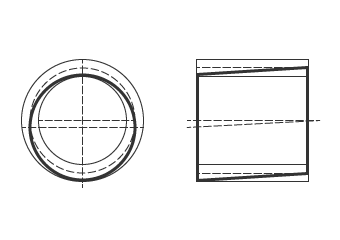

有尺寸公差的轴(参考) 带公差的圆 圆在公差带内变形 有偏离中心轴的圆
对于几何公差,圆度和中心轴的位置使用a圆度测量仪或者一个坐标测量机,这可能导致上述尺寸不符合规定的公差规格。这意味着一些尺寸可能通过尺寸公差要求,但不满足几何公差规范。
由以上可知,尺寸公差的调节与几何公差的调节几乎没有关系。这个概念被称为独立原则或独立原则。
ISO定义
ISO定义了尺寸和几何特征之间的关系如下:
- ISO 8015 - 1985
- 默认情况下,一个特征的每一个GPS规范或特征之间的关系应独立于其他规范来实现,除非它是在一个标准中说明的或通过特殊说明说明的。
上述独立原则是ISO提供的国际标准。然而,有些企业采用的是ASME(美国机械工程师协会)的规则,并不适用独立原则。因此,在与海外企业进行交易时,应事先协商确定标准。”
