测量圆柱度
圆柱度指定窗体的圆度和直线度。当测量圆柱度时,要检查气缸的变形,以验证其圆柱形状的准确性。
样品图纸

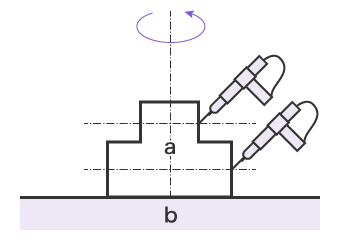

使用圆度测量仪
- 一个
- 目标
- b
- 平板
将目标牢固地固定在圆度测量仪的转盘上。将触控笔放在靶标上,旋转转盘,测量测量点。
如果目标很大,请固定桌子并旋转触控笔或上下移动触控笔。
缺点
由于触针的移动范围有限,测量大的目标可能是困难的。
由于圆度测量仪是测量圆度和圆柱度的专用测量设备,所以对于具有其他几何特征的目标,需要另一台测量机进行测量。

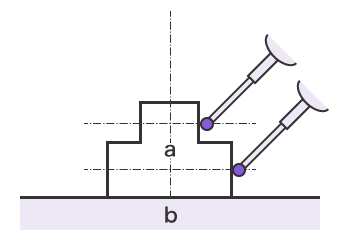

三坐标测量机的应用
- 一个
- 目标
- b
- 平板
采用点测量法,在目标表面上测量四个或四个以上的位置来完成测量。
笔尖的位置可以改变,以测量目标在任何角度或任何位置。
一台三坐标测量机支持各种几何特性的测量。
- 测量屏幕
-
- 一个
- 圆柱度测量结果
