测量同轴度
在测量同轴度，检查中心轴上的任何偏差(即，两个圆柱体的轴是同轴的)。

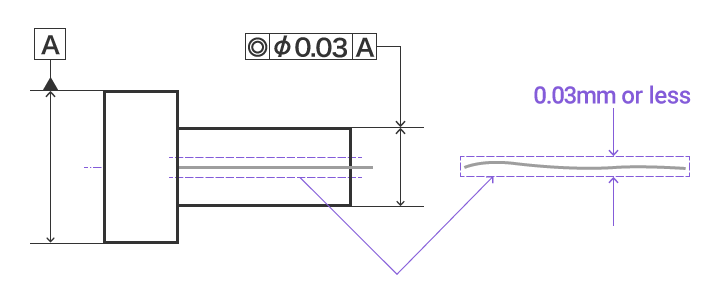

样品图纸

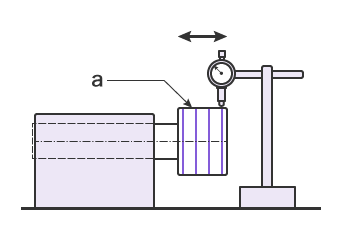

使用百分表
- 一个
- 任何测量位置
将目标固定在适当的位置，并将刻度表放在指示公差的圆周顶点上。
旋转目标和测量最大和最小跳动值使用千分表。
在指定的轴上重复测量。用最大最大最小差作为同轴度。
缺点
将刻度规放在靶上的角度和强度等因素会影响测量值，这意味着测量值可能因操作人员的不同而不同。
因为测量在指定的轴上重复，所以必须随时检查测量结果。
三坐标测量机的应用
- 一个
- 平板
将触控笔放在基准元件(柱面)上的测量点上，再将触控笔放在目标元件(柱面)上的测量点上，测量同轴度。测量结果记录在测量机上。
有两种将触笔放在表面上的方式:点测量，即每次测量时将触笔放在表面上进行测量;自动触发(扫描)测量，通过移动触针来测量连续的点，同时保持与表面的接触。
这使得笔尖的螺旋运动能够测量笔尖很难接触到的圆柱体。

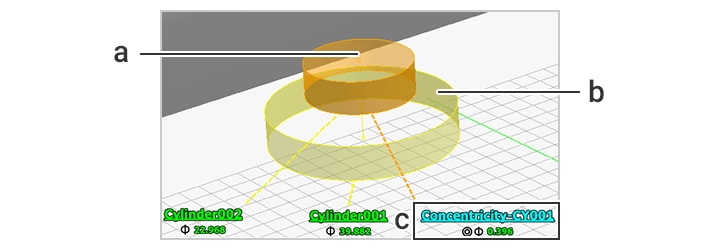

- 测量屏幕
-
- 一个
- 数据元素(气缸)
- b
- 目标元素(气缸)
- c
- 同轴度测量结果
