测量机器

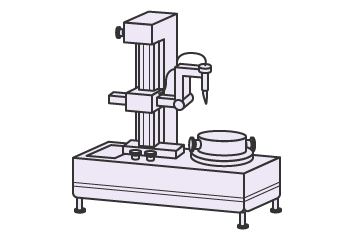

圆度测量仪

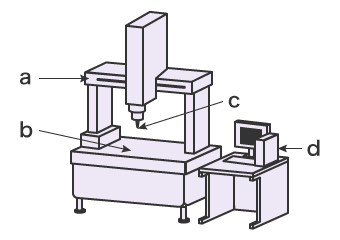

三坐标测量机(CMM)
三坐标测量机(cmm)可以测量不同的几何特性形成宽容,定向公差,位置公差.
接触式坐标测量机可以检测三维(X-Y-Z)坐标,当操作者用位于探针尖端的球形触针指定目标的测量点或线时。由于元素(直线、平面、圆、球等)是由一组检测到的坐标计算出来的,所以坐标测量机可以精确地测量复杂立体物体的角度、元素之间的位置关系、轮廓、几何偏差以及长度。
虽然固定式模型以前更常见,但它们有温度调节要求,以及安装空间和基于机器尺寸的可测量目标尺寸的限制。操作它们也是严格的,要求操作人员掌握高水平的知识。

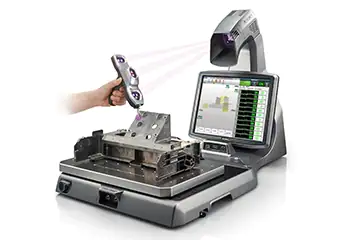

近年来,使用手持式探头的移动式紧凑型坐标测量机已经开发出来,解决了许多固定式的问题。
- 列
-
- 最小二乘法
-

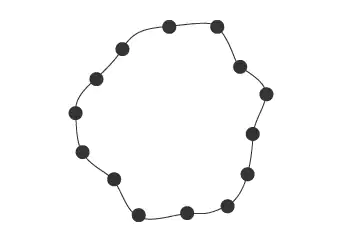

即使测量所需的点是用坐标测量机的触头指定的,通过所有这些点的形状仍然可能偏离真实的形状。在这种情况下,测量后采用最小二乘拟合方法。
以一个圆为例:通过计算每个测量点在径向方向上偏差平方和最小的平均值,形成一个圆。
