非刚性零件的GD&T
像橡胶或树脂制成的零件，由于制造过程中产生的内应力的释放，假定变形超出了图纸规定的范围，称为非刚性零件。
对于非刚性部件，您将在自由状态(仅施加重力的状态)中表示几何公差。您还需要指出该部件是非刚性的，以及保证自由状态下几何公差的条件(如重力方向)。
非刚性零件的标注
一般来说，几何公差适用于刚性零件。对于在自由状态下变形超出尺寸公差或几何公差的零件，您将编写后的几何公差在功能控制框架表示该零件为非刚性目标。
“F”代表“自由状态”，表示在自由状态下应用容忍度。

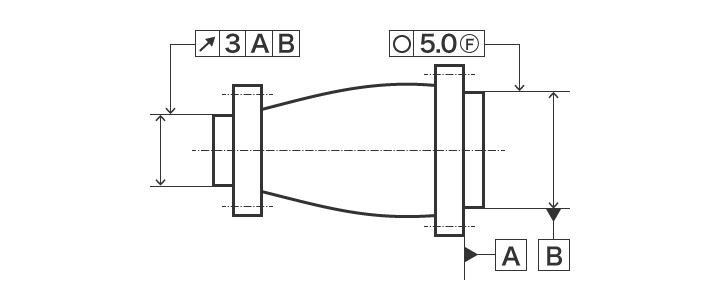

非刚性部件规格示例
下面的样本指示说明:“在任何方向上，基准B的圆度必须在5.0 mm以内，左侧的圆形跳动是在约束条件下施加的。”
