什么是规划的公差带?

投影的公差带适用于特征的突出。在大多数情况下，应用几何公差的区域被限制在图中指定的特征范围内。与此相反，使用投影公差区的指示可以为指定特征的配合部分指定一个虚拟区。

投影公差区注释

为了指出适用于配合零件范围的投影公差带，你可以写后的值的长度突出在功能控制框架．

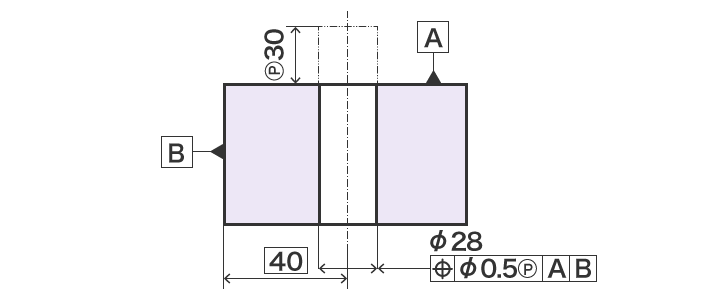

下面显示了一个示例指示，它指定“dia。28毫米轴中心在虚拟空间内必须有一个直径。0.5 mm的圆筒贯穿整个长度30 mm的突出直径。28毫米圆柱，其轴位于距基准B 40毫米垂直于基准a的位置。”突出部分用虚线表示。
这种指示可以保证零件的制造符合要求，只要它们的规格在公差范围内。
