国际工业标准和GD&T
随着企业活动的全球化,技术制图领域的国际标准化正在进行,国家标准定期修订,使之与国际标准保持一致。
开始标准化
关于图纸标准化的规定始于1938年泰勒原理它的目的是控制外形公差(外形偏差)螺纹配合有尺寸公差。
随后,美国、加拿大和英国讨论了形状和位置公差控制的指示,随后进一步讨论了几何公差方法作为传统描述的替代。
ISO标准化
自1950年以来,在图纸、基准定义和使用几何公差符号方面的研究取得了进展最大实体要求.在1985年,ISO采用了独立自主的原则。
ISO对其定义如下:
- ISO 8015“独立原则”
-
图纸上的每一个规定的尺寸或几何公差应单独满足,除非规定了特定的关系。
- 尺寸公差不能控制形状偏差。
- 形状偏差由几何公差控制。
- 线性公差只控制一个特征的实际局部尺寸(两点测量)。
美国标准化
美国的标准组织已经从亚撒和ANSI来ASME,但它们都采用了信封原则。包络原理的概念是,如果目标是一个尺寸特征,则指示的公差尺寸也控制几何特征。这意味着,在ASME规定下,与ISO规定尺寸和几何公差应单独定义尺寸特征不同,尺寸公差的指示也同时作为几何公差的指示。
- ASME Y14.5-2009《信封原理》
- 指示的公差尺寸还控制尺寸特征的几何特征。
ASME也在2009年采用了独立标志。当不应用包络原则时,独立性原则应用于原始符号;ASME在适应症方面与ISO越来越一致。
ISO和ASME的比较
ISO和ASME都在积极追求标准化,以实现图纸的全球化。然而,在符号和符号上仍有一些差异。在阅读和创作图纸时必须小心。
不同的符号
ISO和ASME标准的一些符号不同。由于一些标准目前正在进行统一审查,对于这些标准,您需要验证最新的信息。
- 配置不均匀的轮廓公差
- ASME:ISO是乌斯
- 最大实体边界
- ASME:ISO:没有
- 至少材料边界
- ASME:ISO:没有
- 隐形飞机
- ASME:ISO:没有
- 平行运动
- ASME:ISO:没有
- 锪孔
- ASME:ISO:没有
- 统计公差
- ASME:ISO:没有
- 连续的特性
- ASME:ISO:没有
- 可移动的基准目标
- ASME:ISO:提出
不同的解释

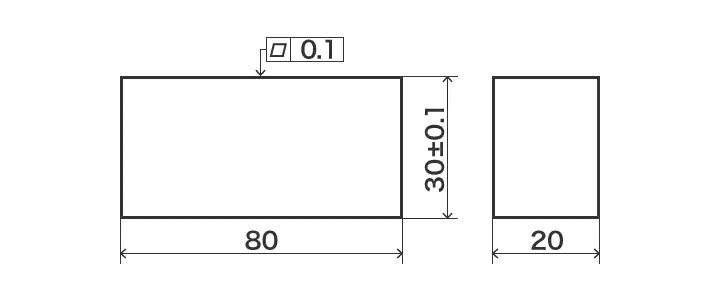

即使指标相同,控制的细节也可能不同。下面给出了一个示例,但在表示和概念上还有其他差异。欲了解更多信息,请参阅技术文献。

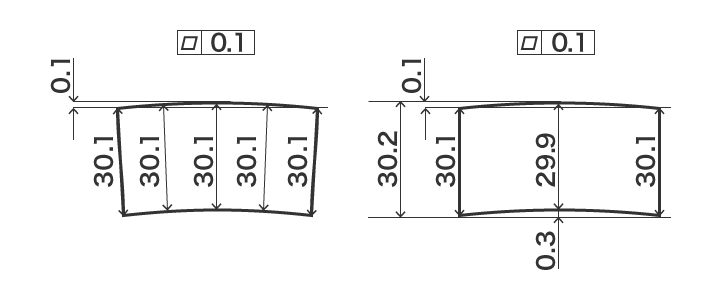

- ISO
- 尺寸公差和几何公差是相互独立的。因此,几何公差(平面度)在指示值(0.1)内,不受尺寸公差的影响。

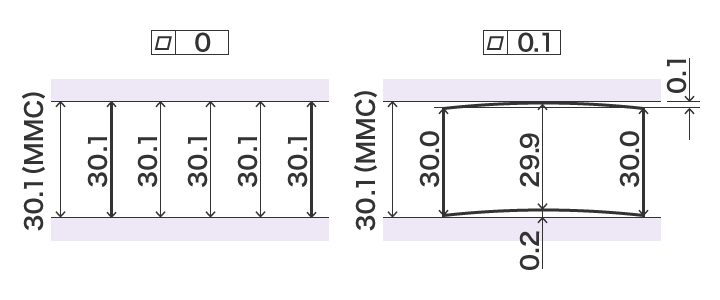

- ASME
- 这幅图显示了两个平行平面的尺寸特征,因此应用了包络原理。几何公差(平面度)值随材料条件而变化。的最大实体条件边界(30.1)取代尺寸公差。
