测量对称
在测量对称，你正在检查目标对基准(参考平面)的精确对称程度。

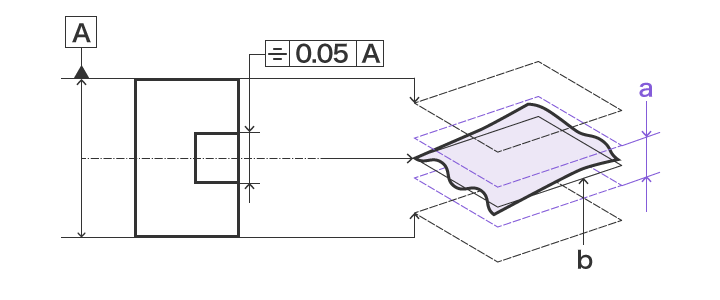

样品图纸
- 一个
- 距理论中心平面0.05 mm以内
- b
- 理论中心平面

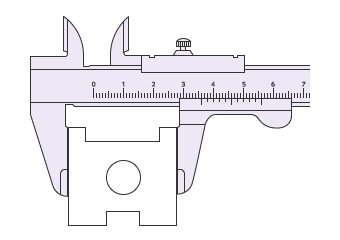

使用卡尺或千分尺
用模拟卡尺或千分尺测量目标的部分，以检查对称性。
由于其简单、快速的可用性，它对于单个项目的重复测量非常有用。
卡尺和千分尺都有不同的类型，根据被测量的位置和形式有选择地使用。
缺点
测量值的准确性和测量速度除了依赖于单个仪器的测量误差外，还依赖于操作者的技术水平。此外，虽然尺寸可以测量，因为这些仪器测量两点之间的长度，几何公差(形式)是难以测量的。
此外，测量数据需要手写记录。

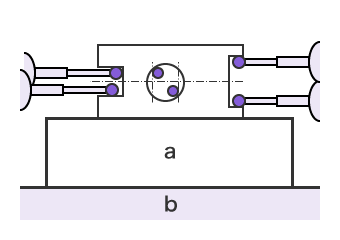

三坐标测量机的应用
- 一个
- 阶段
- b
- 平板
参考元件(平面)的设置和与目标元件(平面)的偏差，任何人只要将触针放在每个测量点上，就可以快速准确地测量出来。
测量结果记录在测量机上。

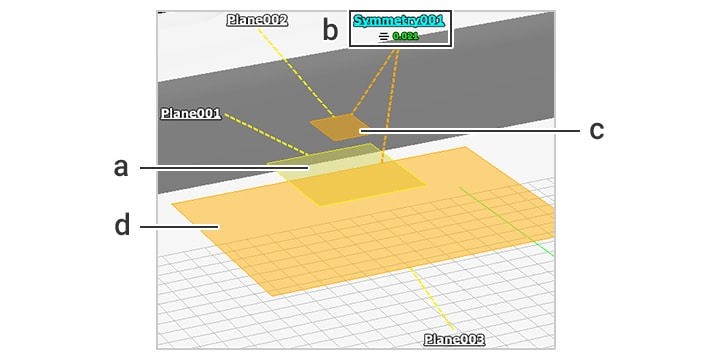

- 测量屏幕
-
- 一个
- 参考元素(飞机)
- b
- 对称测量结果
- c
- 目标元素1(平面)
- d
- 目标元素2(平面)
