测量同心
在测量同心，你是在检查两个圆柱体轴线同轴度的准确性，中心点是否匹配。与同轴度不同，基准点是中心点(平面)。

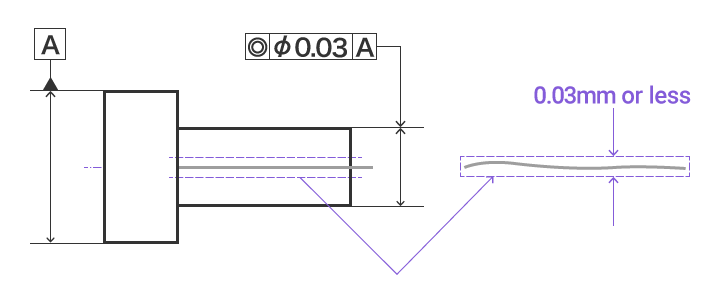

样品图纸
使用百分表
- 一个
- 指定的测量位置
保持目标到位，并将表盘规放在指示公差的轴的周长顶点上。旋转目标和测量最大和最小跳动值使用千分表。测量指定的周长。以最大最大最小差作为同心度。
缺点
将刻度规放在靶上的角度和强度等因素会影响测量值，这意味着测量值可能因操作人员的不同而不同。
表盘尖端与靶面之间的摩擦也会在靶面留下划痕。
三坐标测量机的应用
- 一个
- 平板
与同轴度不同，你测量的是平面的圆。
将触头放在基准圆上的测量点上，再将触头放在目标圆上的测量点上，测量同心度。
触针只与表面接触，不会划伤靶标。

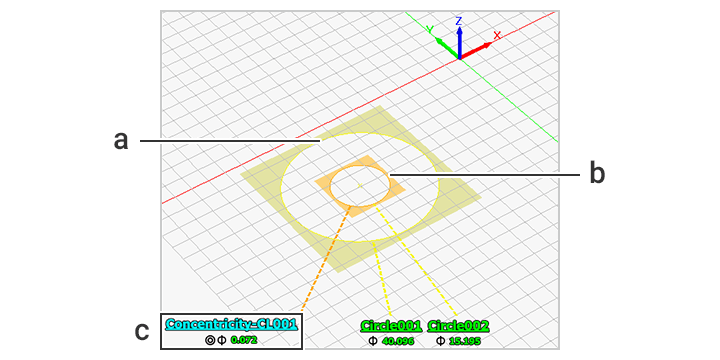

- 测量屏幕
-
- 一个
- 基准圆
- b
- 目标圆
- c
- 集中性测量结果
