GD&T图纸和符号
几何公差是用图纸上的符号指定的。目前，我们有16个几何公差符号，根据他们指定的公差进行分类。
几何公差特征的分类与符号
下面是用于几何公差的符号列表。“特征级”下的“单一特征”是指独立于基准的特征(即不需要参考基准指示)。一个基准是一个理论的、理想的特征，用来确定方向、位置和/或跳动。关联特征是指与基准相关的特征，并指定了方向公差、位置公差和/或跳动公差。
| 功能水平 | 公差类型 | 几何特性 | 象征 |
|---|---|---|---|
| 单一的功能 | 形成宽容 (偏差) |
平直度 |  |
| 平面度 |  |
||
| 圆度 |  |
||
| 圆柱度 |  |
||
| 线的轮廓公差 |  |
||
| 平面轮廓公差 |  |
||
| 相关的功能 (需要数据特性) |
定向公差 | 并行性 |  |
| 垂直 |  |
||
| 有角 |  |
||
| 位置公差 (位置偏差) |
真正的位置 |  |
|
| 同轴度 |  |
||
| 同心 | |||
| 对称 |  |
||
| 线的轮廓公差 |  |
||
| 平面轮廓公差 |  |
||
| 跳动公差 (跳动偏差) |
圆跳动 |  |
|
| 总摆 |  |
| 单一的功能 | |
|---|---|
| 外形公差(外形偏差) | |
| 平直度 | |
| 平面度 | |
| 圆度 | |
| 圆柱度 | |
| 线的轮廓公差 | |
| 平面轮廓公差 | |
| 相关特性(需要数据特性) | |
|---|---|
| 定向公差 | |
| 并行性 | |
| 垂直 | |
| 有角 | |
| 位置公差(位置偏差) | |
| 真正的位置 | |
| 同轴度 | |
| 同心 | |
| 对称 | |
| 线的轮廓公差 | |
| 平面轮廓公差 | |
| 跳动公差(跳动偏差) | |
| 圆跳动 | |
| 总摆 | |
几何公差符号表(相关标准:ISO 5459)
真位置理论(矩形框架尺寸值)
真位置理论是指示几何特征的概念(真正的位置，配置文件,有角)使用理论上精确的尺寸(TED)。理论上的精确尺寸写在矩形框架中，而关于该位置的公差写在功能控制框架．
指定的位置

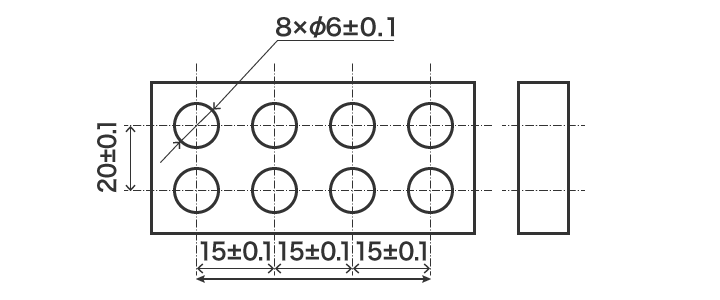

如下图所示，基于尺寸公差的指示不能表示准确的位置，因为参考尺寸和公差都是尺寸公差的总和(累积公差)。另一方面，基于ted的指示没有公差，这意味着没有产生累积的公差。
指定公差带
要指定公差带，在真位置理论中，使用TED在公差值的中心准确地指示规格。

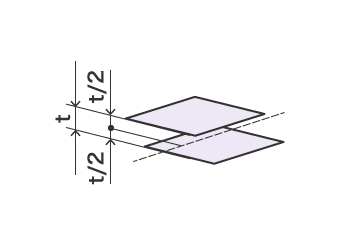

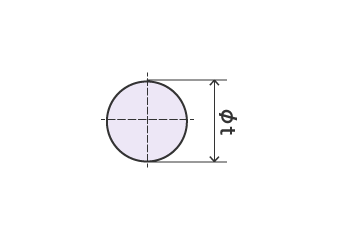

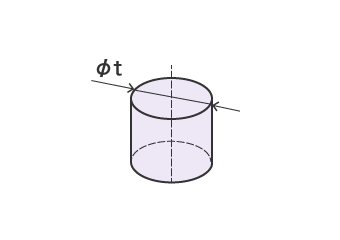

如果特征是一个点，则公差带是以该点为中心的圆(a)或球体。如果特征是一条直线，那么公差带在两个平行平面(b)之间，每个平面与该线精确地相隔公差值的一半。或者，公差带可以是以该直线为中心轴的圆柱公差带(c)。
